Een vouwbalg monteren op een bestaande laadtuit lijkt op het eerste gezicht misschien een eenvoudige klus, maar een goede montage vraagt om precisie en de juiste aanpak. Of je nu een vouwbalg plaatst om stofemissies te beperken, losproducten te geleiden of een bestaande afdichting te vervangen: als de montage niet klopt, heb je al snel last van lekkage, slijtage of beperkte bewegingsvrijheid. In deze handleiding loop je stap voor stap door het volledige montageproces, van voorbereiding tot eindcontrole.
Benodigde materialen en gereedschappen
Voordat je begint, zorg je dat alles binnen handbereik ligt. Een goede voorbereiding voorkomt onnodige onderbrekingen tijdens de montage en verkleint de kans op fouten.
- De vouwbalg of beladingsbalg in de juiste maat en het juiste materiaal (passend bij het product en de procesomstandigheden)
- Schuifmaat of meetlint voor het opmeten van de laadtuit
- Klemband, flensverbinding of het koppelsysteem dat past bij de uitvoering van de tuit (JACOB, TriClamp of custom)
- Schroevendraaier of momentsleutel, afhankelijk van het bevestigingssysteem
- Reinigingsmiddel en een schone doek voor het reinigen van het contactoppervlak
- Eventueel: afdichtingsmateriaal of pakking, afhankelijk van de procesomstandigheden
Controleer ook of de vouwbalg beschikt over de juiste certificering voor jouw toepassing. Werk je in de voedingsmiddelen- of farmaceutische industrie, dan zijn FDA/ECC-gecertificeerde uitvoeringen vereist. In omgevingen met explosiegevaar gelden ATEX-normen. Zorg dat je dit vooraf hebt afgestemd, zodat je niet halverwege de montage voor verrassingen staat.
Inspecteer en meet de laadtuit op
Meet de laadtuit zorgvuldig op voordat je iets bevestigt. Een balg die niet precies past, zorgt voor spanningen in het materiaal, een slechte afdichting en versnelde slijtage. Neem de tijd voor deze stap: het is de basis van een succesvolle montage.
- Meet de buitendiameter van de laadtuit op het punt waar de vouwbalg wordt bevestigd. Noteer deze maat in millimeters.
- Controleer of de tuit rond en onbeschadigd is. Deuken, corrosie of onregelmatigheden in het oppervlak bemoeilijken een goede afdichting.
- Meet de lengte van het beschikbare bevestigingsoppervlak. Dit bepaalt hoe ver de klemband of flens over de tuit kan worden geschoven.
- Reinig het contactoppervlak grondig met een schone doek en geschikt reinigingsmiddel. Vet, stof en oxidatie zijn de meest voorkomende oorzaken van een gebrekkige afdichting.
- Vergelijk je maten met de specificaties van de vouwbalg. Zit er een afwijking in, dan is een maatwerkaansluiting de veiligste keuze.
Na deze stap weet je zeker dat de laadtuit geschikt is voor montage en dat de afmetingen van de balg overeenkomen met de situatie ter plaatse. Zijn er twijfels over de maatvoering of de staat van de tuit, los deze dan eerst op voordat je verdergaat.

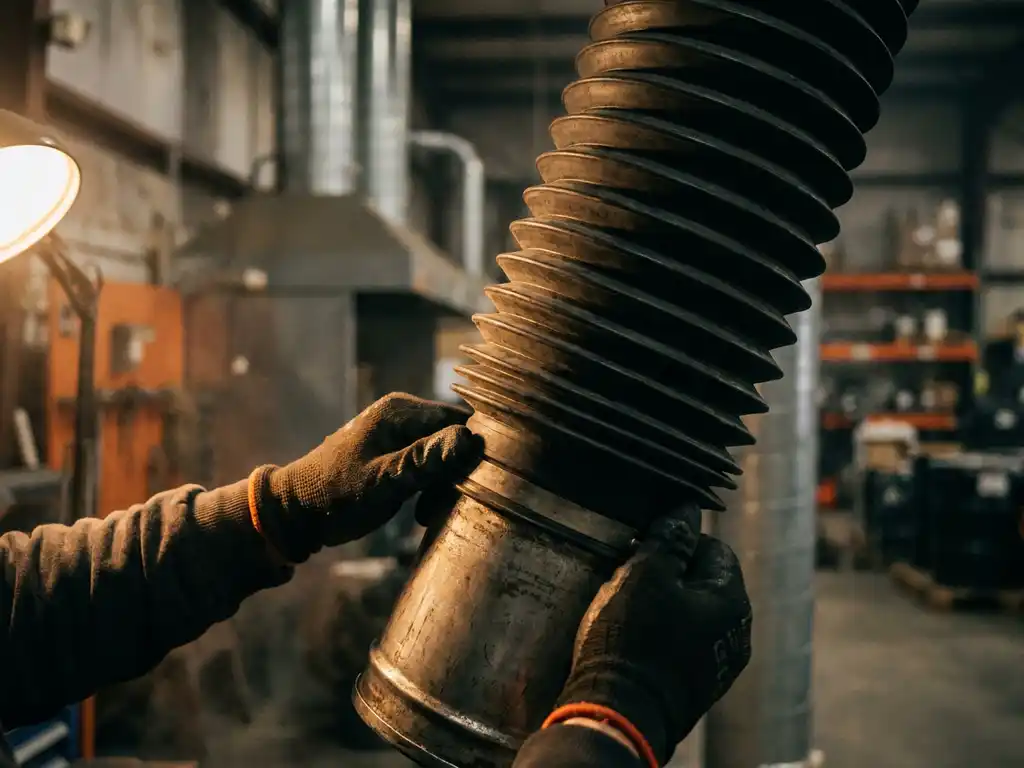

Bevestig de vouwbalg aan de laadtuit
Met de tuit opgemeten en schoongemaakt, is het tijd voor de daadwerkelijke montage. Werk systematisch en controleer na elke deelstap of alles goed zit. Haast is de vijand van een goede verbinding.
- Schuif de klemband of het koppelsysteem over de opening van de vouwbalg voordat je de balg over de tuit plaatst. Vergeet je dit, dan moet je alles weer demonteren.
- Plaats de vouwbalg over de laadtuit. Zorg dat de balg recht en gelijkmatig over de tuit zit, zonder scheefstand of vervorming.
- Schuif de klemband naar de juiste positie, minimaal 10 tot 15 millimeter over de rand van de tuit, afhankelijk van de aanbevolen overlapping voor jouw type verbinding.
- Draai de klemband of bevestigingselementen handvast aan. Controleer visueel of de balg rondom gelijkmatig is samengedrukt.
- Zet de verbinding vast met de juiste aandraaimomenten. Gebruik een momentsleutel als het systeem dat vereist. Overtrekken beschadigt het materiaal; te los aandraaien geeft lekkage.
Na het aandraaien controleer je of de vouwbalg nog steeds recht op de tuit zit en of er geen vouwen of knikken in het materiaal zijn ontstaan. Een goed bevestigde beladingsbalg ligt strak aan zonder zichtbare spanningspunten.
Controleer de afdichting en bewegingsvrijheid
Verifieer na de montage twee essentiële eigenschappen: de afdichting en de bewegingsvrijheid. Beide zijn even belangrijk. Een perfecte afdichting die de beweging van de tuit blokkeert, leidt op termijn tot scheurvorming in de balg.
- Beweeg de laadtuit handmatig in alle richtingen waarvoor hij ontworpen is. De vouwbalg moet soepel meebewegen zonder te trekken of te scheuren.
- Controleer visueel de volledige omtrek van de verbinding op eventuele openingen, knikken of onregelmatigheden in de afdichting.
- Voer indien mogelijk een druktest of stoftest uit onder procesomstandigheden. Controleer of er geen materiaal ontsnapt langs de verbinding.
Als de balg strak trekt bij bepaalde bewegingen, is de bevestigingspositie mogelijk te hoog of te laag op de tuit geplaatst. Pas de positie aan en herhaal de controle. Als de afdichting visueel in orde is en de bewegingsvrijheid correct is, is de montage geslaagd.
Veelvoorkomende montageproblemen oplossen
Zelfs bij een zorgvuldige montage kunnen er problemen optreden. Hieronder vind je de meest voorkomende issues en hoe je ze oplost.
Lekkage langs de verbinding
Lekkage ontstaat vrijwel altijd door een onvoldoende schoon contactoppervlak, een verkeerde maatvoering of een klemband die niet gelijkmatig is aangedraaid. Demonteer de verbinding, reinig het oppervlak opnieuw en controleer of de balg de juiste diameter heeft. Draai de klemband in meerdere stappen gelijkmatig aan in plaats van op één punt te beginnen.
Vouwbalg scheurt of vervormt bij gebruik
Dit wijst vaak op een te grote spanning in het materiaal door een verkeerde montagelengte of een ongeschikte materiaalsoort voor de procesomstandigheden. Controleer of de balg voldoende speelruimte heeft in uitgestrekte toestand en of het materiaal bestand is tegen de temperatuur en de stoffen in het proces.
Klemband glijdt los tijdens gebruik
Als de klemband niet op zijn positie blijft, is de overlapping op de tuit te klein of is het oppervlak te glad. Vergroot de overlapping of gebruik een uitvoering met een extra borgring. In sommige gevallen is een maatwerkaansluiting de meest duurzame oplossing.
Kom je er niet uit of heb je te maken met een afwijkende tuitgeometrie of bijzondere procesomstandigheden? Wij ontwikkelen en produceren op maat gemaakte flexibele verbindingen voor precies dit soort situaties. Elke installatie is anders, en een maatwerkaansluiting biedt dan de meest betrouwbare en duurzame oplossing.
