Bij een periodieke inspectie van een beladingsbalg controleer je achtereenvolgens op zichtbare slijtage, scheuren, vervorming en aantasting van het materiaal, gevolgd door een functionele controle van de bevestigingspunten en koppelsystemen. Een gestructureerde inspectie duurt doorgaans twintig tot veertig minuten en vormt de basis voor een veilige en betrouwbare werking van de installatie. In dit artikel beantwoorden we de meest gestelde vragen over het uitvoeren van een correcte inspectie.
Wat zijn de meest voorkomende slijtage- en schadepatronen bij beladingsbalgen?
De meest voorkomende slijtage- en schadepatronen bij beladingsbalgen zijn oppervlaktescheuren, vermoeidheidsbreuken in de vouwen, chemische aantasting van het materiaal, mechanische beschadiging door contact met omliggende constructies en delaminatie van samengestelde lagen. Deze patronen ontstaan vrijwel altijd door een combinatie van cyclische belasting, verkeerde montage of een mismatch tussen het materiaal en het procesmedium.
Oppervlaktescheuren beginnen vaak klein en onopvallend, maar groeien snel uit onder dynamische belasting. Vermoeidheidsbreuken ontstaan specifiek in de vouwen van de beladingsbalg, omdat dit de zones zijn waar de meeste buigspanning optreedt bij herhaalde beweging. Bij installaties in de chemische industrie of farmacie speelt chemische aantasting een grotere rol: het materiaal degradeert van binnenuit, wat van buitenaf lang onzichtbaar blijft.
Mechanische beschadiging treedt op wanneer de balg onvoldoende ruimte heeft om uit te zetten of te comprimeren, of wanneer aangrenzende onderdelen tijdens bedrijf contact maken met het balgoppervlak. Delaminatie is een specifiek risico bij meerlaagse uitvoeringen en is herkenbaar aan het opbollen of loslaten van de buitenste laag.
Welke visuele controlepunten moet je doorlopen bij een beladingsbalg?
Bij een visuele inspectie van een beladingsbalg doorloop je systematisch zes controlepunten: de buitenzijde van het balglichaam, de vouwen of convoluties, de flenzen en bevestigingsranden, de koppelverbindingen, de binnenste loopvlakken (indien toegankelijk) en de directe omgeving van de balg. Een vaste volgorde voorkomt dat je punten overslaat en maakt de inspectie herhaalbaar.
Buitenzijde en vouwen

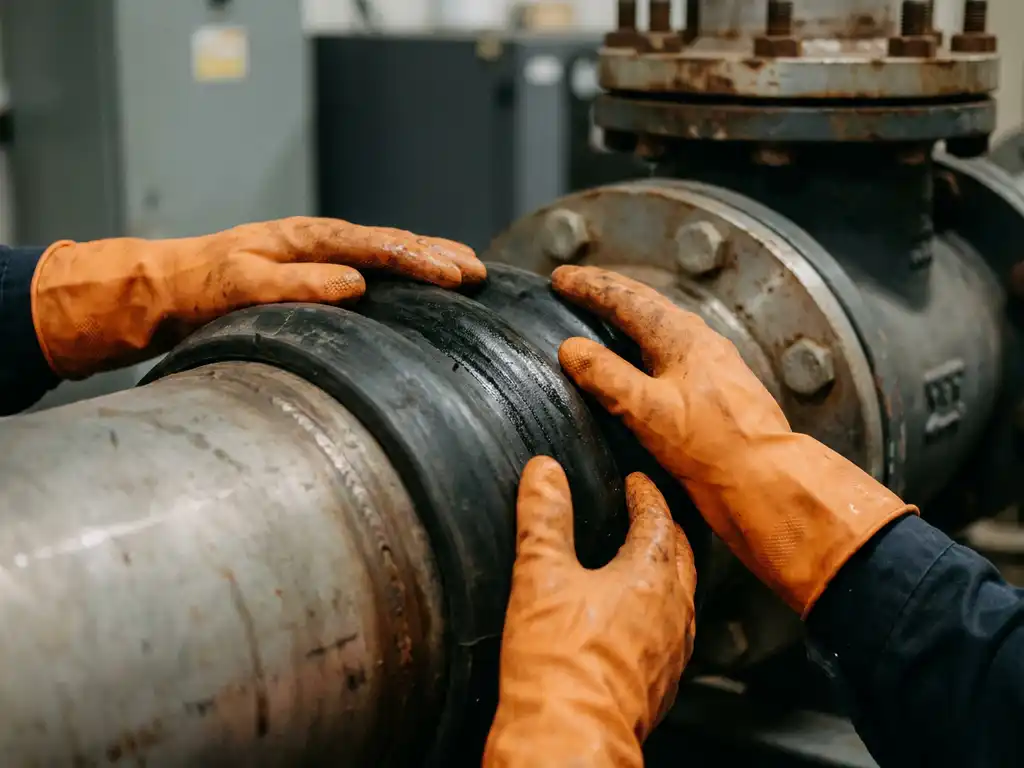

Begin met een rondomgaande visuele scan van de buitenzijde. Let op verkleuring, zwelling, barsten, slijtplekken of sporen van lekkage. Controleer daarna elke vouw afzonderlijk op haarscheurtjes en vervorming. Vouwen die niet meer symmetrisch zijn of die lokaal zijn ingedrukt, wijzen op overbelasting of een verkeerde as-uitlijning.
Flenzen, koppelverbindingen en omgeving
Controleer de flenzen op corrosie, vervorming en beschadigde afdichtingsvlakken. Bij koppelsystemen zoals TriClamp of klemband let je op of de klemkracht nog voldoende is en of de pakking zichtbaar beschadigd of verhard is. Sluit de inspectie af met een blik op de directe omgeving: vrije ruimte rondom de balg, staat van de aangrenzende leidingen en eventuele sporen van trillingen of verzakking in de constructie.
Hoe herken je een beladingsbalg die aan vervanging toe is?
Een beladingsbalg is aan vervanging toe wanneer je een of meer van de volgende signalen waarneemt: doorgaande scheuren of breuken in het balgmateriaal, structurele vervorming die niet meer terugveert, zichtbare lekkage, hardgeworden of gebarsten rubber, ernstige corrosie op metalen onderdelen, of een pakking die niet meer de vereiste afdichting levert. Oppervlakkige slijtage zonder structurele schade rechtvaardigt nog geen vervanging, maar vraagt wel om een verhoogde inspectiefrequentie.
In de praktijk is de grens niet altijd scherp. Een balg die er aan de buitenzijde redelijk uitziet, kan intern al aanzienlijk gedegradeerd zijn, zeker bij agressieve procesomstandigheden. Twijfel je over de resterende levensduur, dan is het verstandig om contact op te nemen met een specialist. Wij adviseren op basis van materiaaltype, procesmedium en bedrijfshistorie welke vervangingstermijn realistisch is en of een alternatief materiaal of een maatwerkuitvoering een betere levensduur biedt.
Welke rol spelen ATEX- en FDA/ECC-certificeringen bij de inspectie?
ATEX- en FDA/ECC-certificeringen bepalen aan welke eisen de balg gedurende zijn gehele levensduur moet blijven voldoen, ook na inspectie. Bij een ATEX-gecertificeerde balg controleer je of de elektrische continuïteit (aardverbinding) nog intact is en of het materiaal geen zichtbare degradatie vertoont die de explosieveiligheid in gevaar brengt. Bij FDA/ECC-gecertificeerde balgen let je op beschadigingen die contact tussen het balgmateriaal en het levensmiddel of farmaceutisch product kunnen veroorzaken.
Een beschadigde ATEX-balg in een explosiegevaarlijke zone is geen onderhoudsitem, maar een veiligheidsrisico dat onmiddellijk ingrijpen vereist. Vervang je zo’n balg, dan moet de vervangende vouwbalg dezelfde of een hogere certificeringsklasse hebben als de originele. Documenteer de certificeringsstatus van zowel de afgekeurde als de geplaatste balg in het onderhoudslogboek.
In de voedingsmiddelen- en farmaceutische industrie geldt bovendien dat een balg waarvan de afdichting of het contactoppervlak beschadigd is, direct buiten gebruik gesteld moet worden, ongeacht of de structurele integriteit nog voldoende lijkt. De certificering stelt namelijk niet alleen eisen aan het materiaal zelf, maar ook aan de ongeschonden staat van het contactvlak.
Hoe vaak moet een beladingsbalg worden geïnspecteerd?
Een beladingsbalg moet minimaal eenmaal per jaar visueel worden geïnspecteerd in standaard industriële toepassingen. In omgevingen met agressieve media, hoge temperaturen, frequente cycli of ATEX-classificatie geldt een hogere inspectiefrequentie van drie tot zes maanden. Het exacte interval hangt af van de procesomstandigheden, het materiaal en de vereisten van de toepasselijke normen en certificeringen.
Naast de geplande periodieke inspectie is het verstandig om een visuele controle uit te voeren na elk incident dat de balg ongewoon heeft belast, zoals een waterslag, een noodstop, een temperatuurpiek of een mechanische schok. Wacht niet tot de volgende geplande inspectieronde als er aanleiding is om te vermoeden dat de balg overbelast is geweest.
In de praktijk worden inspecties vaak gekoppeld aan geplande onderhoudsstops of revisies van de bredere installatie. Dat is efficiënt, maar let erop dat de inspectiefrequentie van de balg niet lager wordt dan de procesomstandigheden vereisen, alleen omdat de volgende onderhoudsstop nog ver weg is.
Wat moet je documenteren na een periodieke inspectie van een beladingsbalg?
Na een periodieke inspectie van een beladingsbalg documenteer je minimaal de inspectiedatum, de naam van de inspecteur, de locatie en het tagnummer van de balg, de bevindingen per controlepunt, de genomen acties en de aanbevolen vervolgstap. Een volledig inspectierapport vormt de basis voor onderbouwde vervangingsbeslissingen en is onmisbaar bij audits in ATEX- of FDA/ECC-omgevingen.
Noteer niet alleen wat er mis is, maar ook wat in orde is. Een rapport dat alleen afwijkingen vastlegt, geeft onvoldoende inzicht in de conditieontwikkeling over tijd. Door ook de goede bevindingen te registreren, bouw je een betrouwbare conditiehistorie op waarmee je trends kunt herkennen voordat ze leiden tot storingen.
Voeg bij een gecertificeerde balg altijd de certificeringsgegevens toe aan het rapport: het certificaatnummer, de certificeringsklasse en de status na inspectie (goedgekeurd, onder voorbehoud of afgekeurd). Bewaar de rapportage minimaal zolang de balg in gebruik is, plus de periode die de toepasselijke normen of uw kwaliteitssysteem voorschrijven.
