Een beladingsbalg correct installeren in een bulklaadinstallatie is geen klus die je even snel doet. Een foutieve montage leidt tot lekkage, stofemissies of voortijdige slijtage, met stilstand en veiligheidsrisico’s als gevolg. In deze handleiding doorlopen we het volledige installatieproces stap voor stap, zodat je de balg veilig, correct en duurzaam bevestigt. Of je nu werkt met een standaard uitvoering of een beladingsbalg op maat, de basisprincipes blijven hetzelfde.
Deze gids is bedoeld voor technische installatie-engineers en monteurs die werken in de bulk- en procesindustrie. We gaan ervan uit dat de beladingsbalg al geselecteerd is op basis van de juiste materiaalspecificaties en procesomstandigheden. Lees de stappen in volgorde door en sla geen controles over.
Benodigde materialen en gereedschap voor montage
Zorg dat je alles bij de hand hebt voordat je begint. Halverwege stoppen om gereedschap te halen kost niet alleen tijd, maar vergroot ook de kans op fouten doordat de concentratie wegvalt.
- De beladingsbalg zelf, inclusief meegeleverde flensen of koppelstukken
- Geschikte borgmoeren, bouten en sluitringen (materiaal afgestemd op de procesomgeving)
- Momentsleutel met de juiste instelwaarde voor de flensverbinding
- Schuifmaat of meetlint voor het controleren van aansluitmaten
- Perslucht of stikstof voor een druktest na montage
- Persoonlijke beschermingsmiddelen: veiligheidsschoenen, handschoenen en indien nodig een stofmasker
- Technische tekening of maatblad van de installatie
Controleer of de balg onbeschadigd is aangekomen. Inspecteer de buitenzijde op scheuren, vervormingen of beschadigingen aan de flenzen. Een beschadigde balg mag nooit worden gemonteerd, ook niet tijdelijk.
Controleer de aansluitmaten en omgevingscondities
Meet de aansluitdiameters van zowel de balg als de bestaande leidingdelen nauwkeurig op. Kleine maatafwijkingen lijken onschuldig, maar veroorzaken spanningsconcentraties die de levensduur van de balg sterk verkorten.
- Meet de binnendiameter van de flensaansluitingen aan beide zijden van de installatie.
- Vergelijk deze maten met de specificaties op het maatblad van de beladingsbalg.
- Controleer de vrije inbouwlengte: er moet voldoende ruimte zijn voor de balg om zijn bewegingsfunctie te kunnen uitvoeren zonder dat hij in samengedrukte of overstrekte toestand wordt gemonteerd.
- Noteer de procestemperatuur, druk en het type medium dat door de installatie stroomt, en vergelijk deze met de maximale proceswaarden van de balg.
Let ook op de omgevingscondities rondom de installatieplek. Werkt de installatie in een ATEX-zone? Controleer dan of de balg de juiste ATEX-certificering draagt voor die specifieke zone-indeling. Werkt het systeem met levensmiddelen of farmaceutische stoffen? Dan zijn FDA/ECC-gecertificeerde materialen vereist. Ga pas verder als alle maten en condities overeenkomen met de specificaties.

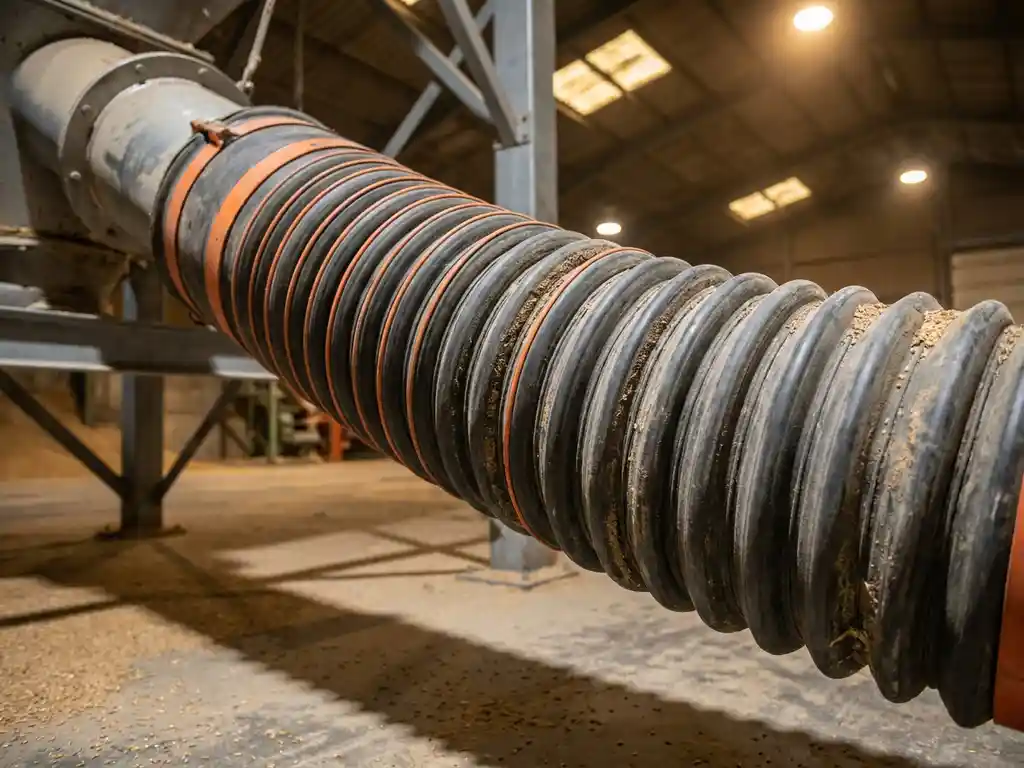

Monteer de beladingsbalg stap voor stap
Begin de montage pas als de installatie volledig drukloos en spanningsvrij is, en als de leidingen mechanisch geborgd zijn zodat ze niet kunnen bewegen tijdens de werkzaamheden.
- Positioneer de balg centraal in de opening tussen de twee aansluitpunten. Zorg dat hij recht hangt en niet scheef onder druk staat.
- Breng de flensverbindingen op hun plaats. Gebruik bij rubberen of textielbalgen geen metalen gereedschap dat de afdichtvlakken kan beschadigen.
- Bevestig de bouten handvast in de juiste volgorde: begin tegenover elkaar (kruislings) om een gelijkmatige verdeling van de klemkracht te garanderen.
- Draai de bouten aan met de momentsleutel tot het voorgeschreven aanhaalkoppel. Ga daarna nogmaals de ronde door om te compenseren voor eventuele zetting.
- Controleer visueel of de balg nergens ingeknepen of vervormd is na het aandraaien van de verbindingen.
Na het aandraaien mag de balg geen zichtbare spanning vertonen. Als de balg aan één zijde ingesnoerd lijkt of als er ongelijkmatige vervorming zichtbaar is, draai dan de bouten los en herhaal de positionering. Doorgaan met een verkeerd gespannen balg leidt onvermijdelijk tot voortijdig falen.
Controleer de installatie vóór ingebruikname
Voer een druktest uit voordat het systeem operationeel gaat. Dit is de meest directe manier om te verifiëren dat de verbinding dicht is en de balg correct zit.
- Sluit het systeem af en breng langzaam druk op met perslucht of stikstof tot de nominale werkdruk van de installatie.
- Controleer alle flensnaden op lekkage, bij voorkeur met een zeepoplossing of een elektronische lekdetector.
- Laat de druk minimaal vijf minuten stabiel staan en observeer of er drukval optreedt.
- Inspecteer de balg visueel op ongewenste bol- of trekvormingen onder druk.
Wanneer de druktest zonder afwijkingen verloopt, is de installatie gereed voor ingebruikname. Noteer de testdruk, testduur en de naam van de uitvoerende monteur in het installatiedossier. Dit is niet alleen goed voor traceerbaarheid, maar ook vereist in gecertificeerde omgevingen.
Veelvoorkomende installatiefouten en hoe je ze voorkomt
De meeste problemen met beladingsbalgen ontstaan niet door een slechte balg, maar door fouten tijdens de montage. Kennis van de meest voorkomende valkuilen helpt je ze te vermijden.
- Onjuiste inbouwlengte: een balg die te kort of te lang wordt ingebouwd, staat permanent onder spanning en slijt daardoor snel. Meet altijd de vrije inbouwlengte vóór montage.
- Ongelijkmatig aangedraaide bouten: dit veroorzaakt scheve belasting op de afdichtvlakken en leidt tot lekkage. Gebruik altijd een momentsleutel en werk kruislings.
- Verkeerd materiaal voor de procesomgeving: een rubberen balg in een omgeving met agressieve chemicaliën of hoge temperaturen gaat snel kapot. Controleer de materiaalcompatibiliteit altijd vooraf.
- Montage onder mechanische spanning: als de aansluitende leidingen niet vrij kunnen bewegen, wordt de balg gebruikt als constructieve verbinding in plaats van als flexibel element. Dit is niet de functie van een balg en leidt tot beschadiging.
Twijfel je of de standaard uitvoering geschikt is voor jouw specifieke procesomstandigheden? Wij ontwikkelen en produceren vouwbalgen en flexibele verbindingen op maat, afgestemd op jouw exacte eisen op het gebied van materiaal, certificering en geometrie.
Onderhoud en periodieke inspectie van de balg
Een correct geïnstalleerde beladingsbalg vergt weinig onderhoud, maar periodieke inspectie is essentieel om vroegtijdig slijtage of schade te signaleren voordat het tot ongeplande stilstand leidt.
- Visuele inspectie: controleer minimaal elk kwartaal de buitenzijde van de balg op scheuren, slijtplekken, verkleuring of vervorming. Scheuren in de buitenste laag zijn een vroeg waarschuwingssignaal.
- Flensnaden: controleer of de bouten nog het juiste aanhaalkoppel hebben. Trillingen in de installatie kunnen bouten losschudden over tijd.
- Bewegingsvrijheid: verifieer dat de balg nog steeds vrij kan bewegen en niet vastgeklemd zit door aangrenzende constructiedelen of aangekoekte productresten.
- Vervangingsinterval: stel op basis van de procesintensiteit en de materiaalspecificaties een vervangingsinterval in. Wacht niet tot de balg het begeeft, maar plan vervanging preventief in.
Documenteer elke inspectie met datum, bevindingen en eventuele acties. Een goed bijgehouden inspectiedossier geeft je inzicht in het slijtagepatroon en helpt je het vervangingsmoment nauwkeuriger te voorspellen. Dat is niet alleen goed voor de veiligheid, maar ook voor de planning van onderhoudsstops.
