Een vouwbalg specificeren voor FDA-goedgekeurde toepassingen vraagt om meer dan alleen het kiezen van een geschikte maat. In de voedingsmiddelen- en farmaceutische industrie bepaalt elke ontwerpkeuze of een installatie voldoet aan strenge hygiëne- en veiligheidseisen. Een fout in de specificatiefase leidt niet alleen tot afkeuringen bij audits, maar ook tot stilstand op de productievloer.
In deze handleiding doorloop je stap voor stap hoe je een vouwbalg correct specificeert voor FDA-goedgekeurde toepassingen. Van proceseisen tot materiaalkeuze en geometrie tot eindvalidatie: na het lezen van dit artikel heb je een complete specificatie die klaar is voor implementatie.
Bepaal de proceseisen voordat je specificeert
Begin met het volledig in kaart brengen van de procesomstandigheden. Een vouwbalg die technisch prima werkt in een neutrale omgeving kan volledig falen in een agressieve procesomgeving. Verzamel daarom eerst alle relevante data voordat je ook maar één productkenmerk vastlegt.
- Noteer de maximale en minimale bedrijfstemperatuur inclusief eventuele piektemperaturen bij CIP- of SIP-reinigingsprocessen.
- Bepaal de werkdruk en de maximale overdruk bij noodscenario’s.
- Identificeer alle media die door of langs de balg stromen, inclusief reinigingsmiddelen en desinfectanten.
- Stel de bewegingsvereisten vast: gaat het om axiale compressie, laterale verschuiving, hoekbeweging of een combinatie?
- Documenteer de trillings- en schokbelasting die de verbinding moet opvangen.
Na het vastleggen van deze eisen heb je een technisch profiel dat als fundament dient voor elke volgende specificatiestap. Controleer of alle waarden realistisch zijn en overeenkomen met de actuele procesdata uit je P&ID-tekeningen.
Kies het juiste materiaal voor FDA-compliance
Materiaalkeuze is de meest kritische stap bij FDA-goedgekeurde toepassingen. Niet elk materiaal dat technisch geschikt lijkt, voldoet aan de FDA-richtlijnen voor contact met voedingsmiddelen of farmaceutische producten. Gebruik uitsluitend materialen die aantoonbaar voldoen aan FDA 21 CFR-regulaties of de Europese equivalente EC-normen.

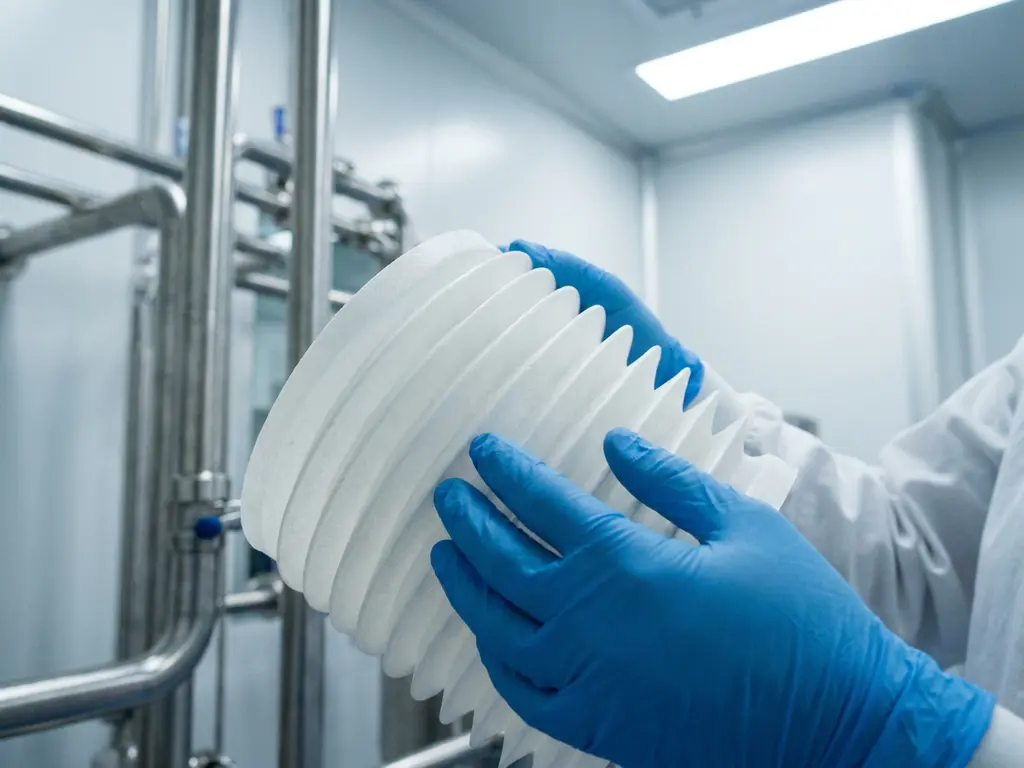

- Selecteer voor media-contactende onderdelen bij voorkeur PTFE of siliconenrubber met aantoonbare FDA-certificering.
- Vermijd standaard EPDM of NBR tenzij de leverancier een FDA-conforme compound kan aantonen met bijbehorend testrapport.
- Controleer of de gekozen compound ook bestand is tegen de reinigingsmiddelen die in jouw proces worden gebruikt, want sommige FDA-conforme materialen degraderen snel bij agressieve chemicaliën.
- Vraag bij de leverancier altijd om de materiaalcertificaten en de bijbehorende conformiteitsverklaring voor de specifieke compound, niet alleen een algemene productomschrijving.
Verifieer na de materiaalkeuze of het geselecteerde materiaal ook geschikt is voor de eerder vastgestelde temperatuur- en drukbereiken. Een materiaal dat FDA-conform is maar buiten zijn werkbereik wordt toegepast, verliest zowel zijn mechanische eigenschappen als zijn certificeringswaarde.
Stel de juiste geometrie en koppelmaten vast
Met de proceseisen en het materiaal vastgelegd, is het tijd om de geometrie van de vouwbalg te definiëren. De geometrie bepaalt zowel de bewegingscapaciteit als de hygiënische uitvoering. In FDA-toepassingen is het bovendien essentieel dat de geometrie geen dode hoeken of ophopingsplekken creëert waar productresiduen kunnen achterblijven.
- Meet de exacte binnendiameter van de aansluitende leidingen en bepaal op basis daarvan de nominale doorstroomdiameter van de balg.
- Bereken de benodigde axiale bewegingsruimte op basis van de thermische uitzetting van het systeem en de verwachte trillingsamplitude.
- Kies het koppelsysteem dat aansluit op de bestaande installatie: TriClamp-aansluitingen zijn in de voedingsmiddelen- en farmaceutische industrie de meest gehanteerde standaard vanwege hun hygiënische uitvoering en snelle demontage.
- Specificeer de vrije lengte en de samengedrukte lengte van de balg zodat er voldoende bewegingsruimte is zonder dat de balg in gecomprimeerde toestand wordt geforceerd.
- Controleer of de inwendige contour glad en vrij van scherpe overgangen is, want ophopingspunten zijn onacceptabel in hygiënische installaties.
Na het vastleggen van de geometrie vergelijk je de specificatie met de ruimte die beschikbaar is in de installatie. Controleer of er voldoende vrije ruimte is rondom de balg voor inspectie en onderhoud, want dat is een vereiste in veel farmaceutische productieomgevingen.
Valideer de specificatie aan ATEX- en FDA-vereisten
Een complete specificatie is pas geldig als deze formeel getoetst is aan de geldende certificeringseisen. In veel procesindustrieën combineren installaties voedsel- of farmaceutisch contact met zones waar explosieve atmosferen kunnen optreden. In dat geval moet de vouwbalg zowel FDA-conform als ATEX-gecertificeerd zijn.
- Bepaal de ATEX-zone-indeling van de installatielocatie aan de hand van de explosieveiligheidsdocumenten van de fabriek.
- Controleer of het geselecteerde materiaal antistatische eigenschappen heeft of dat aanvullende maatregelen nodig zijn om elektrostatische ontlading te voorkomen.
- Stel vast welke ATEX-categorie en apparatengroep van toepassing zijn en vraag de leverancier om de bijbehorende EG-verklaring van overeenstemming.
- Toets de FDA-compliance door de materiaalcertificaten te vergelijken met de actuele FDA 21 CFR-lijsten voor de specifieke toepassingscategorie.
- Laat de volledige specificatie reviewen door een gecertificeerde veiligheidsdeskundige voordat de bestelling wordt geplaatst.
Na de validatie beschik je over een specificatie die aantoonbaar voldoet aan zowel de explosieveiligheids- als de hygiënevereisten. Bewaar alle certificaten en conformiteitsverklaringen gestructureerd in het installatiedossier, want bij een audit worden deze documenten altijd opgevraagd.
Vermijd veelgemaakte fouten bij de eindspecificatie
Zelfs een goed doordacht specificatieproces kan stranden op een aantal hardnekkige valkuilen. De meest voorkomende fouten zijn niet technisch van aard, maar ontstaan door aannames die nooit zijn gecontroleerd.
- Dubbele lagen als veiligheidsmaatregel: Een veelgemaakte aanname is dat een dubbele laag de kans op het vrijkomen van brandbare stoffen verkleint. Dit is onjuist. Een dubbele uitvoering verandert niets aan de ATEX-classificatie en kan zelfs leiden tot ophoping van stoffen tussen de lagen.
- Generieke materiaalomschrijvingen accepteren: “FDA-goedgekeurd rubber” is geen specificatie. Vraag altijd om het specifieke compoundnummer en het bijbehorende testrapport.
- Bewegingsvereisten onderschatten: Een balg die te weinig bewegingsvrijheid heeft, vermoeit sneller en faalt eerder. Specificeer altijd met een veiligheidsmarge op de berekende bewegingswaarden.
- Koppelsystemen niet afstemmen op de bestaande installatie: Een geometrisch perfecte balg die niet aansluit op de bestaande flensmaten of koppelsystemen is onbruikbaar.
- Reinigingscompatibiliteit vergeten: Controleer altijd of het materiaal bestand is tegen de CIP- en SIP-middelen die in jouw installatie worden gebruikt.
Als de specificatie voor jouw toepassing bijzonder complex is, of als je te maken hebt met een combinatie van extreme procesomstandigheden en meerdere certificeringsvereisten, bieden wij ook beladingsbalg-oplossingen op maat. Wij denken graag mee in de specificatiefase, zodat je direct de juiste keuze maakt en achteraf geen aanpassingen nodig zijn. Met meer dan veertig jaar ervaring in gecertificeerde flexibele verbindingen weten wij precies waar de valkuilen liggen en hoe je die voorkomt.
