Een beladingsbalg die vroegtijdig faalt, kost je meer dan alleen het onderdeel zelf. Ongeplande stilstand, herstelwerkzaamheden onder tijdsdruk en mogelijke schade aan omliggende installaties tellen snel op. Het goede nieuws: met de juiste aanpak kun je de levensduur van je beladingsbalg aanzienlijk verlengen en de totale onderhoudskosten structureel verlagen. In deze gids doorloop je stap voor stap de belangrijkste acties, van initiële beoordeling tot een slimme vervangingsstrategie.
Of je nu werkt in de voedingsmiddelenindustrie, chemie, farmacie of een andere procesomgeving, de principes blijven grotendeels gelijk. Volg de stappen hieronder en je legt een stevige basis voor een betrouwbare en kostenefficiënte installatie.
Beoordeel de huidige staat van je beladingsbalg

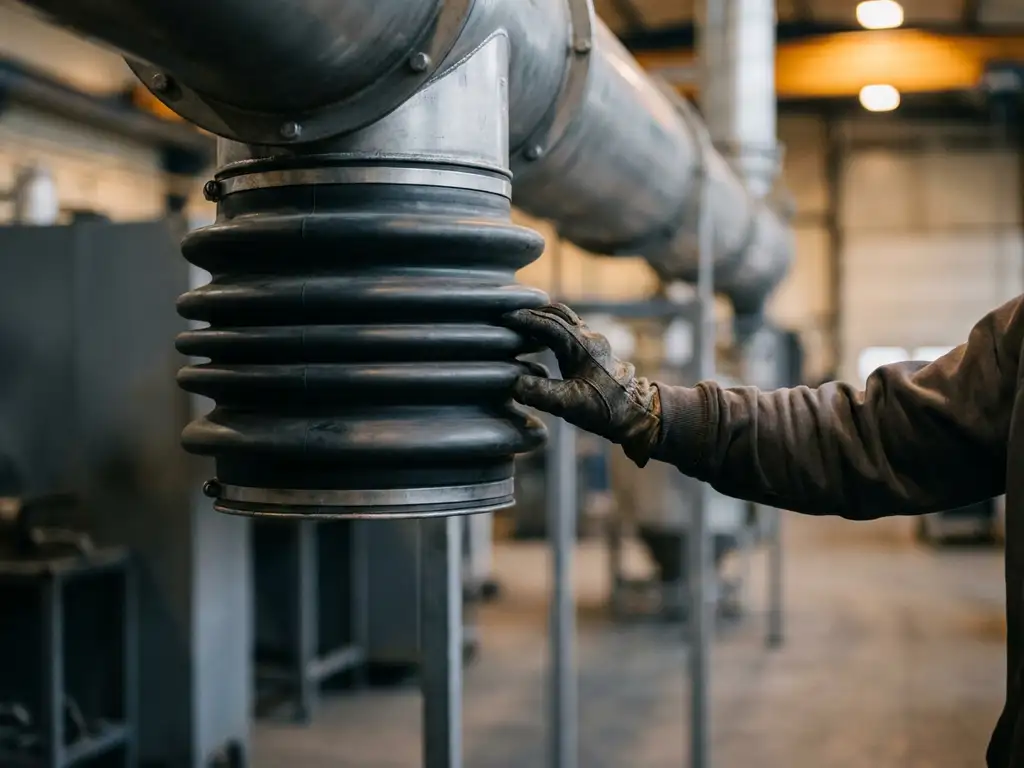

Begin met een grondige inspectie van de beladingsbalg die nu in gebruik is. Alleen als je weet wat er speelt, kun je gerichte verbeteringen doorvoeren. Let hierbij niet alleen op zichtbare schade, maar ook op subtiele signalen die wijzen op slijtage of verkeerde belasting.
- Controleer het balglichaam visueel op scheuren, barstvorming, onregelmatige vervorming of verharding van het materiaal.
- Inspecteer de koppelvlakken en flensverbindingen op lekkagesporen, corrosie of mechanische beschadiging.
- Controleer of de balg nog vrij kan bewegen in de bedoelde richtingen, zonder dat hij klem staat of overbelast wordt door verkeerde uitlijning.
- Noteer de huidige bedrijfsomstandigheden: temperatuur, druk, medium en trillingsniveau. Vergelijk deze met de originele specificaties van de balg.
Na deze inspectie weet je of de huidige beladingsbalg nog voldoet of dat vervanging noodzakelijk is. Een balg die buiten zijn specificaties opereert, zal altijd sneller slijten dan nodig, ongeacht hoe goed het onderhoud verder is geregeld.
Kies het juiste materiaal voor jouw procesomstandigheden
Materiaalselectie is een van de meest bepalende factoren voor de levensduur van een beladingsbalg. Een verkeerde materiaalkeuze leidt tot versnelde degradatie, verhoogd risico op falen en een hogere vervangingsfrequentie. Stem het materiaal altijd af op de specifieke procesomstandigheden.
Houd bij de materiaalkeuze rekening met de volgende factoren:
- Temperatuurbereik: rubber is geschikt voor standaard industriële toepassingen, PTFE biedt betere weerstand bij hoge temperaturen en agressieve media, metaalbalgen zijn de keuze bij extreme temperaturen of drukken.
- Chemische bestendigheid: controleer de compatibiliteit van het materiaal met het procesmedium, inclusief reinigingsmiddelen en bijproducten.
- Hygiëne-eisen: voor voedingsmiddelen en farmacie zijn FDA/ECC-gecertificeerde materialen vereist. Gebruik uitsluitend balgen die aan deze certificeringen voldoen.
- ATEX-vereisten: bij explosiegevaarlijke omgevingen moet de balg antistatisch zijn en voldoen aan de geldende ATEX-classificatie.
Controleer na je keuze of het geselecteerde materiaal ook daadwerkelijk gecertificeerd is voor jouw toepassing. Een leverancier die technische ondersteuning biedt bij materiaalselectie, voorkomt kostbare vergissingen in een vroeg stadium.
Selecteer de juiste koppeling en maatvoering
Zelfs het beste materiaal presteert ondermaats als de koppeling of maatvoering niet klopt. Een balg die te strak of te ruim is aangesloten, ervaart overmatige mechanische belasting, wat de levensduur direct verkort.
- Bepaal de nominale diameter en de vereiste bewegingsvrijheid (axiaal, lateraal en angulaire beweging) op basis van de installatietekeningen.
- Kies het koppelsysteem dat past bij de bestaande installatie: JACOB, TriClamp, klemband of een flensverbinding. Zorg dat het koppelsysteem geschikt is voor de procesdruk en het medium.
- Controleer de vrije lengte van de balg in onbelaste toestand. Deze moet overeenkomen met de opgegeven installatielengte, zonder voor- of achterrekking.
- Vraag bij twijfel een maatwerkoplossing aan. Standaardmaten dekken niet altijd alle situaties, zeker niet in bestaande installaties met afwijkende afmetingen.
Verifieer na montage of de balg vrij hangt zonder mechanische spanning in rustpositie. Als de balg al in rust onder spanning staat, is de kans op vroegtijdig falen aanzienlijk groter.
Installeer de beladingsbalg spanningsvrij en uitgelijnd
Installatie is het moment waarop de meeste fouten worden gemaakt die later tot problemen leiden. Een spanningsvrije en nauwkeurig uitgelijnde installatie is de basis voor een lange levensduur.
- Zorg dat beide aansluitpunten correct zijn uitgelijnd voordat je de balg monteert. Gebruik een waterpas of lasermeetinstrument bij grotere installaties.
- Monteer de balg zonder hem voor te spannen, te verdraaien of te strekken. De balg moet in zijn neutrale positie worden geïnstalleerd.
- Draai bevestigingsbouten kruislings aan tot het voorgeschreven aandraaimoment, om een gelijkmatige afdichting te garanderen.
- Controleer na installatie of er geen knikken, onregelmatige plooien of scheefstand zichtbaar zijn in de balg.
Een goed geïnstalleerde balg vertoont een regelmatige plooivorm en hangt of staat symmetrisch ten opzichte van de hartlijn van de installatie. Is dit niet het geval, verwijder de balg dan en herstel eerst de uitlijning van de aansluitpunten voor je opnieuw monteert.
Stel een preventief onderhoudsschema op
Met de balg correct geïnstalleerd, is het zaak om een structureel onderhoudsschema op te zetten. Preventief onderhoud is altijd goedkoper dan reactief herstel, zeker in procesomgevingen waar stilstand directe productieverliezen oplevert.
Een effectief schema bevat minimaal de volgende elementen:
- Visuele inspectie: maandelijks controleren op zichtbare slijtage, scheuren of lekkage.
- Functionele check: elk kwartaal beoordelen of de balg nog de beoogde bewegingsvrijheid biedt en niet stijf of verhard is geworden.
- Registratie van afwijkingen: documenteer elke afwijking met datum en omschrijving, zodat slijtagepatronen zichtbaar worden over tijd.
- Koppelcontrole: controleer jaarlijks of bevestigingsbouten nog op het juiste aandraaimoment zitten, zeker bij toepassingen met trillingen.
Stem de inspectietermijnen af op de zwaarte van de procesomstandigheden. In agressieve omgevingen of bij hoge belasting verdient het aanbeveling om de intervallen te verkorten. Gebruik de inspectieresultaten actief om het schema bij te stellen wanneer de praktijk daartoe aanleiding geeft.
Optimaliseer vervangingsstrategie om stilstand te beperken
De laatste stap is het ontwikkelen van een slimme vervangingsstrategie. Het doel is niet om balgen zo lang mogelijk te gebruiken, maar om ze te vervangen op het juiste moment, voordat ze falen, en op een moment dat de impact op de productie minimaal is.
- Stel op basis van inspectiehistorie een verwachte levensduur vast per balgtype en procesomgeving. Gebruik dit als leidraad voor geplande vervangingsmomenten.
- Houd altijd een of meerdere reservebalgen op voorraad, afgestemd op de meest kritieke posities in de installatie. Dit voorkomt lange levertijden bij een onverwacht falen.
- Plan vervangingen samen met andere geplande onderhoudsmomenten of productiestops, zodat je geen extra stilstand creëert.
- Evalueer na elke vervanging of de gekozen specificaties nog optimaal zijn, of dat aanpassingen in materiaal, maatvoering of koppeling een langere levensduur kunnen opleveren.
Voor installaties met afwijkende maten of bijzondere procesomstandigheden bieden wij maatwerk vouwbalg oplossingen die naadloos aansluiten op jouw specifieke situatie. Wij kunnen ook spoedwerk leveren voor noodsituaties, zodat ongeplande stilstand zo kort mogelijk duurt. Met een doordachte vervangingsstrategie, gecombineerd met de stappen uit deze gids, haal je het maximale rendement uit elke beladingsbalg in jouw installatie.
