Een beladingsbalg is in de meeste gevallen goed te vervangen, maar of dat eenvoudig is hangt af van de toegankelijkheid van de installatie, de staat van de bevestigingspunten en de beschikbaarheid van het juiste vervangingsonderdeel. Met de juiste voorbereiding en gereedschappen is de vervanging doorgaans een overzichtelijke klus die geen grootschalige systeemstilstand vereist. In dit artikel beantwoorden we de meest gestelde vragen over het vervangen van een beladingsbalg, van herkenning van slijtage tot veelgemaakte fouten.
Wanneer is vervanging van een beladingsbalg noodzakelijk?
Vervanging van een beladingsbalg is noodzakelijk wanneer er zichtbare beschadigingen optreden zoals scheuren, verzwakking van het materiaal of lekkage, maar ook wanneer de balg zijn flexibele eigenschappen verliest en de installatie niet langer effectief beschermt tegen trillingen en bewegingen. Wacht bij twijfel niet af: een defecte balg kan leiden tot productieverlies of veiligheidsrisico’s.
In de praktijk zijn er een aantal duidelijke signalen die aangeven dat een beladingsbalg aan vervanging toe is:
- Zichtbare scheuren of gaten in het balgmateriaal, ook kleine haarscheurtjes zijn een waarschuwingssignaal
- Verharding of broosheid van het rubber of textiel, waardoor de balg zijn dempende werking verliest
- Lekkage van lucht, stof of vloeistof langs de verbinding
- Ongewone trillingen of geluiden in het systeem die wijzen op verminderde flexibiliteit
- Vervormingen of permanente knikken die niet meer herstellen na ontlasting
Preventief onderhoud is in veel industriële omgevingen de norm. In sectoren zoals voeding, farmacie en chemie is het raadzaam om een vaste inspectiecyclus aan te houden, omdat een defecte balg in die omgevingen direct gevolgen kan hebben voor de productveiligheid of de naleving van certificeringseisen zoals ATEX of FDA/ECC.
Welke gereedschappen en materialen zijn nodig voor de vervanging?
Voor het vervangen van een beladingsbalg zijn doorgaans eenvoudige handgereedschappen voldoende: een momentsleutel, schroevendraaiers, een ringsleutel en afhankelijk van het koppelsysteem een speciale klemtang of JACOB-sleutel. Daarnaast heb je de vervangende balg zelf nodig, afgestemd op de juiste maat, het juiste materiaal en het juiste koppelsysteem.
De keuze van de vervangende beladingsbalg is minstens zo belangrijk als het gereedschap. Houd bij de selectie rekening met:
- Afmetingen: diameter, lengte en wanddikte moeten exact overeenkomen met de originele balg
- Materiaal: rubber, PTFE, textiel of metaal, afhankelijk van temperatuur, druk en het medium dat wordt getransporteerd
- Koppelsysteem: klembanden, TriClamp, JACOB of een andere bevestigingswijze die aansluit op de bestaande installatie
- Certificeringen: in ATEX-zones of voedselverwerkende omgevingen is een gecertificeerde uitvoering verplicht
Vergeet ook persoonlijke beschermingsmiddelen niet, zeker wanneer de installatie eerder in contact is geweest met gevaarlijke of agressieve media. Reinig de aansluitpunten grondig voordat de nieuwe balg wordt geplaatst.
Hoe verloopt het vervangingsproces stap voor stap?
Het vervangen van een beladingsbalg verloopt in een aantal vaste stappen: het systeem spanningsloos maken en isoleren, de oude balg demonteren, de aansluitpunten inspecteren en reinigen, de nieuwe balg correct monteren en het systeem stapsgewijs opnieuw in bedrijf stellen. De totale doorlooptijd bedraagt in de meeste gevallen minder dan een uur.
Hieronder staat het proces uitgewerkt:
- Systeem stilleggen en beveiligen: Zorg dat de installatie spanningsloos is, de druk is afgeblazen en het systeem geïsoleerd is van aangrenzende processen.
- Documenteer de huidige situatie: Maak foto’s van de bestaande montage, inclusief de positie van klemmen en de oriëntatie van de balg. Dit voorkomt fouten bij hermontering.

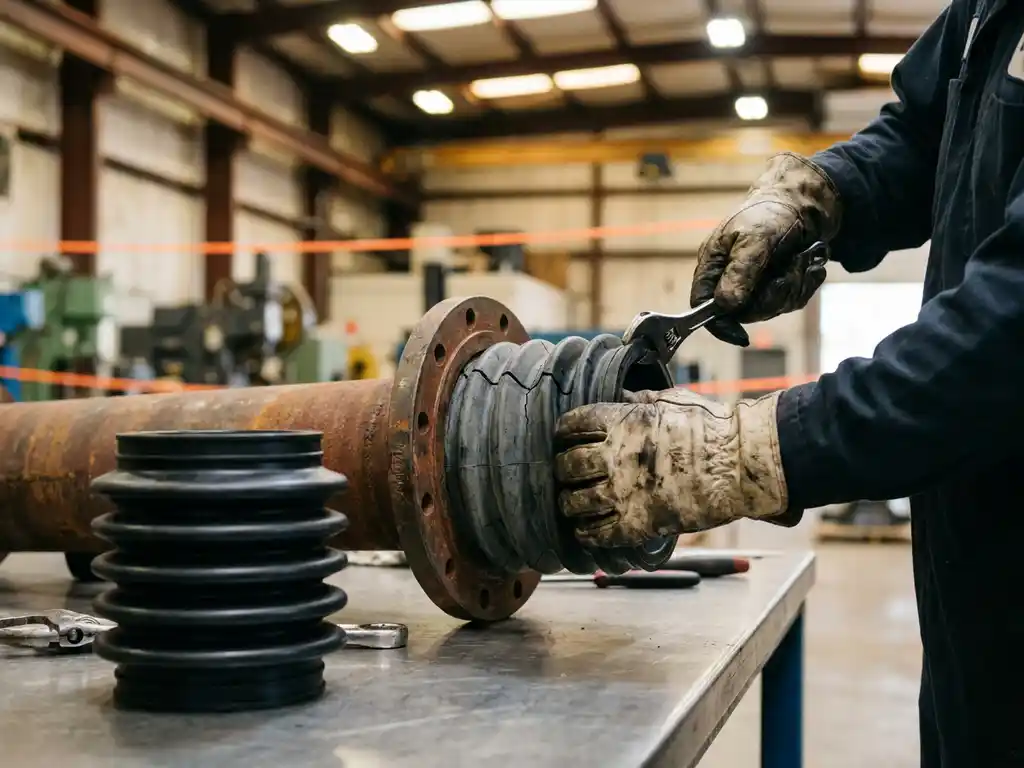

- Demonteren van de oude balg: Verwijder de klembanden, koppelringen of andere bevestigingsmiddelen en schuif de defecte balg van de aansluitflenzen.
- Inspecteer de aansluitpunten: Controleer de flenzen of buisuiteinden op beschadigingen, corrosie of oneffenheden die de afdichting van de nieuwe balg kunnen compromitteren.
- Monteer de nieuwe balg: Schuif de vervangende balg over de aansluitpunten en bevestig de klemmen of koppelringen met het voorgeschreven aandraaimoment. Verdeel de klemkracht gelijkmatig.
- Inbedrijfstelling: Stel het systeem geleidelijk opnieuw in bedrijf en controleer direct op lekkage, abnormale trillingen of afwijkend gedrag.
Bij twijfel over de juiste montage raadpleeg altijd de technische documentatie van de balg of neem contact op met de leverancier. Een fout aangebrachte balg kan sneller slijten of in het ergste geval direct falen.
Wat zijn de meest voorkomende fouten bij het vervangen van een beladingsbalg?
De meest voorkomende fouten bij het vervangen van een beladingsbalg zijn: het gebruik van een verkeerde maat of een niet-gecertificeerde uitvoering, ongelijkmatig aandraaien van de klemmen, het overslaan van de inspectie van de aansluitpunten en het niet controleren op lekkage na montage. Deze fouten leiden tot vroegtijdige slijtage of direct falen van de verbinding.
Fouten in de selectiefase
Een veelgemaakte fout begint al vóór de montage: het bestellen van een vervangende balg op basis van alleen de diameter, zonder rekening te houden met de werkdruk, het medium of de vereiste certificering. In ATEX-zones of voedselverwerkende omgevingen is het gebruik van een niet-gecertificeerde vouwbalg of beladingsbalg een ernstige overtreding van de veiligheidsvoorschriften.
Fouten in de montagefase
Tijdens de montage gaat het regelmatig mis bij het aandraaien van de klemmen. Te strak aandraaien beschadigt het balgmateriaal direct; te los aandraaien leidt tot lekkage. Gebruik altijd een momentsleutel en volg de aanbevolen aandraaiwaarden. Een andere veelvoorkomende fout is het monteren van de balg met een te grote axiale spanning of in een hoek die de balg structureel belast, waardoor de levensduur sterk wordt verkort.
Kan een beladingsbalg ook ter plaatse op maat worden gemaakt?
Een beladingsbalg ter plaatse op maat maken is in de meeste gevallen niet praktisch uitvoerbaar, omdat de productie van een kwalitatief goede balg specifieke materialen, gereedschappen en productietechnieken vereist die niet op locatie beschikbaar zijn. De betere oplossing is een leverancier die snel maatwerk kan leveren op basis van de opgegeven specificaties.
Wij begrijpen dat stilstand in een productieomgeving kostbaar is. Daarom bieden we maatwerkontwikkeling en productie aan voor situaties waarin een standaard balg niet volstaat of wanneer spoedwerkzaamheden een snelle levering vereisen. Op basis van de opgegeven afmetingen, het gewenste materiaal en het koppelsysteem produceren we een balg die exact aansluit op de installatie.
Wat wel ter plaatse kan worden gedaan, is het nauwkeurig opmeten van de benodigde specificaties:
- Binnendiameter en buitendiameter van de aansluitpunten
- Vrije lengte en maximale compressie of extensie
- Wanddikte en gewenste flexibiliteit
- Omgevingscondities zoals temperatuur, druk en aanwezige media
Met die gegevens kan een gespecialiseerde producent snel een passende oplossing leveren, ook voor uitzonderlijke toepassingen in de chemie, farmacie of voedingsmiddelenindustrie. Een goed opgemeten maatwerkbalg presteert altijd beter dan een balg die ter plaatse is aangepast met middelen die niet voor dat doel zijn ontworpen.
