Ja, een vouwbalg kan trillingen opvangen. Door zijn geplooide, flexibele constructie absorbeert een vouwbalg mechanische trillingen en compenseert hij bewegingen in leidingsystemen zonder dat de verbinding breekt of lek raakt. Dit maakt hem bijzonder geschikt voor toepassingen waarbij pompen, ventilatoren of compressoren trillingen veroorzaken in de installatie. In dit artikel beantwoorden we de meest gestelde vragen over vouwbalgen en trillingsdemping.
Hoe vangt een vouwbalg trillingen op?

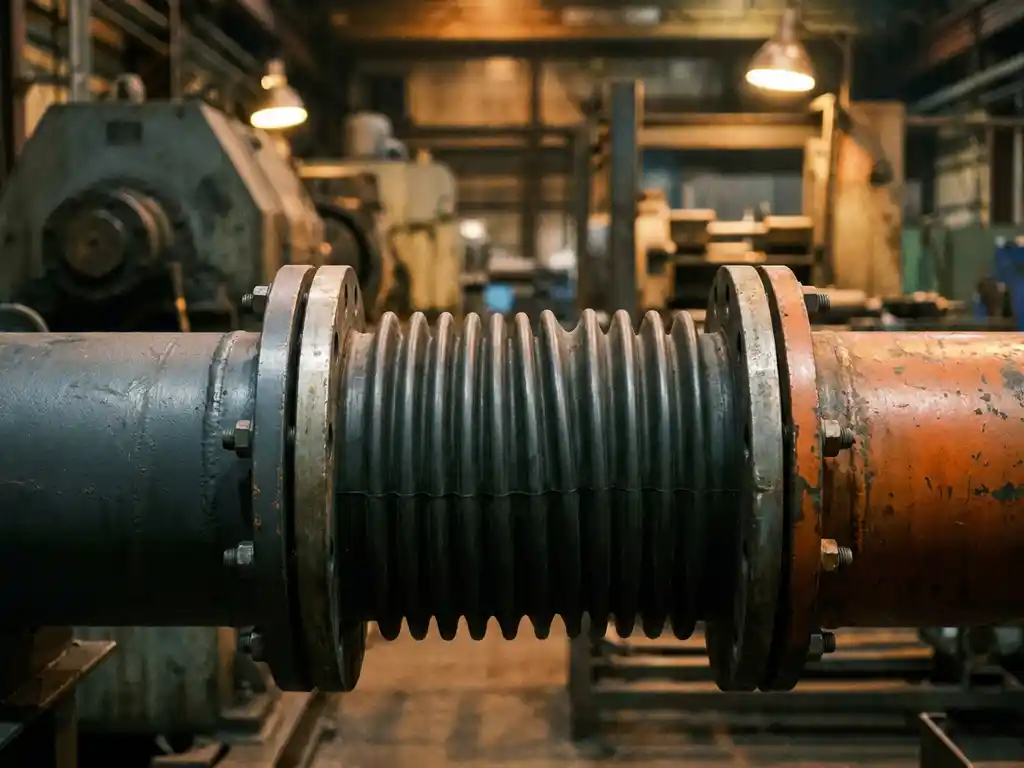

Een vouwbalg vangt trillingen op door zijn geplooide wand te laten meebewegen met de trillende kracht. De vouwen fungeren als een soort veer: ze kunnen samendrukken, uitrekken en zijwaarts buigen, waardoor de energie van de trilling wordt opgenomen in het materiaal zelf in plaats van doorgegeven aan de aangrenzende constructie of het leidingsysteem.
Dit mechanisme werkt op drie assen tegelijk. Een vouwbalg compenseert axiale bewegingen (langs de as van de leiding), laterale bewegingen (dwars op de as) en hoekige bewegingen (een kantelende kracht). Juist die driedimensionale flexibiliteit maakt hem effectiever dan een starre koppeling of een eenvoudige slang bij het isoleren van trillingsbronnen.
Het materiaal speelt daarbij een belangrijke rol. Rubber vouwbalgen absorberen trillingen goed dankzij de elastische eigenschappen van het materiaal. PTFE vouwbalgen zijn minder elastisch maar bieden chemische bestendigheid en worden toegepast waar het medium agressief is. Metalen vouwbalgen, ook wel beladingsbalg of metaalbalg genoemd, zijn geschikt voor hoge drukken en temperaturen maar dempen trillingen minder effectief dan elastomere varianten.
Welke soorten trillingen kan een vouwbalg dempen?
Een vouwbalg is effectief bij het dempen van structurele trillingen die via leidingen worden voortgeleid, en bij het isoleren van trillingsbronnen zoals pompen, compressoren en ventilatoren. Concreet gaat het om mechanische trillingen met lage tot middelmatige frequenties die ontstaan door roterende of reciprocerende machines in de installatie.
De volgende trillingstypen worden het meest effectief gedempt door een vouwbalg:
- Axiale trillingen: heen-en-weerbewegingen langs de lengte-as van de leiding, typisch bij zuigerpompen
- Laterale trillingen: zijwaartse bewegingen dwars op de leiding, veelvoorkomend bij centrifugaalpompen
- Torsietrillingen: draaiende krachten rondom de as, soms aanwezig bij compressoren
- Thermische uitzetting: geen trillingen in strikte zin, maar vergelijkbare mechanische belasting die de vouwbalg eveneens opvangt
Akoestische trillingen, dus geluidsgolven die door het medium worden voortgeleid, worden door een vouwbalg slechts gedeeltelijk gedempt. Voor volledige geluidsdemping zijn aanvullende maatregelen nodig, zoals trillingsisolatoren op de ophanging van de leiding.
Wat is het verschil tussen een vouwbalg en een rubberen manchet voor trillingsdemping?
Het belangrijkste verschil is de constructie en daarmee het toepassingsbereik. Een rubberen manchet is een gladde, flexibele verbinding die trillingen goed absorbeert bij lage drukken en eenvoudige installaties. Een vouwbalg heeft een geplooide wand die grotere bewegingen en hogere drukken aankan, maar vraagt meer aandacht bij de montage en materiaalkeuze.
In de praktijk kiezen engineers voor een rubberen manchet wanneer de trillingsamplitude klein is, de temperatuur gematigd is en de chemische belasting beperkt blijft. Een vouwbalg is de betere keuze wanneer grotere axiale of laterale verplaatsingen worden verwacht, wanneer het medium agressief is, of wanneer de installatie werkt onder hoge druk of temperatuur.
Een ander verschil is de levensduur onder cyclische belasting. Vouwbalgen zijn specifiek ontworpen om grote aantallen buig- en strekcycli te doorstaan zonder vermoeidheidsbreuk, terwijl een gladde manchet bij herhaaldelijke grote verplaatsingen sneller kan bezwijken. Voor trillingsgevoelige processen in de procesindustrie is de vouwbalg daarmee structureel de robuustere keuze.
Wanneer is een vouwbalg niet geschikt voor trillingsdemping?
Een vouwbalg is niet geschikt wanneer de trillingen een te hoge frequentie of amplitude hebben die de constructiegrenzen van het materiaal overschrijden, of wanneer de installatie torsiebelasting als dominante trillingsrichting heeft. Ook bij extreme chemische omstandigheden waarbij geen enkel gangbaar balgmateriaal bestand is, schiet de vouwbalg tekort.
Specifieke situaties waarbij je beter een andere oplossing overweegt:
- Trillingen met een zeer hoge frequentie waarbij resonantie optreedt in de plooistructuur van de balg
- Installaties waarbij de vouwbalg permanent onder torsie staat, wat vermoeidheid versnelt
- Toepassingen waarbij de drukpulsaties zo groot zijn dat de balg uitzet zonder voldoende tegendruk, wat leidt tot instabiliteit
- Omgevingen met extreme abrasie aan de buitenzijde van de balg, tenzij een beschermende mantel wordt toegepast
In die gevallen zijn alternatieve oplossingen zoals gedempte metalen compensatoren met inwendige demping, of een combinatie van een manchet met externe trillingsisolatoren, beter geschikt. Goed overleg met een specialist voorkomt dat de verkeerde keuze leidt tot onverwachte stilstand.
Welke certificeringen zijn relevant voor vouwbalgen in trillingsgevoelige processen?
Voor vouwbalgen in trillingsgevoelige industriële processen zijn ATEX en FDA/ECC de meest relevante certificeringen. ATEX is verplicht in omgevingen waar explosiegevaar bestaat door brandbare gassen, dampen of stof. FDA/ECC certificering is vereist wanneer de vouwbalg in contact komt met voedingsmiddelen of farmaceutische producten.
Waarom zijn certificeringen extra belangrijk in trillingsgevoelige toepassingen? Trillingen versnellen mechanische vermoeidheid. Een niet-gecertificeerd materiaal dat onder trillingsbelasting bezwijkt, kan in een ATEX-zone leiden tot een vonk of in een voedsellijn tot materiaalmigratie. Certificering garandeert dat het materiaal getest is op de eigenschappen die juist onder dynamische belasting relevant zijn.
Wij waren als een van de eersten in de markt in staat onze producten te voorzien van ATEX en FDA/ECC certificeringen. Dat betekent dat je bij ons vouwbalgen kunt afnemen die zowel de trillingsdemping als de veiligheidsvereisten van jouw specifieke procesomgeving combineren, zonder dat je hoeft te compromitteren op een van beide aspecten.
Hoe kies je de juiste vouwbalg voor jouw trillingstoepassing?
De juiste vouwbalg kies je op basis van vijf parameters: de aard en richting van de trillingen, de druk en temperatuur van het medium, de chemische samenstelling van het medium, de vereiste certificeringen voor jouw procesomgeving, en de beschikbare ruimte voor montage. Elk van deze factoren bepaalt mede het materiaal, de plooidimensie en de aansluitvorm.
Doorloop bij de selectie de volgende stappen:
- Bepaal de trillingsrichting: axiaal, lateraal of hoekig, en de verwachte amplitude
- Stel de procesparameters vast: werkdruk, temperatuurrange en het medium inclusief eventuele agressieve componenten
- Controleer de certificeringsvereisten: is ATEX of FDA/ECC van toepassing in jouw installatie?
- Kies het balgmateriaal: rubber voor elasticiteit en trillingsdemping, PTFE voor chemische bestendigheid, metaal voor hoge druk en temperatuur
- Selecteer het koppelsysteem: flenzen, TriClamp, JACOB of klemband afhankelijk van de bestaande installatie
Omdat elke installatie uniek is, bieden wij maatwerkontwikkeling en productie aan voor situaties waarbij standaard vouwbalgen niet toereikend zijn. Of het nu gaat om een afwijkende maat, een specifieke materiaalcombinatie of een spoedlevering voor noodwerkzaamheden: wij denken graag mee om de juiste oplossing te vinden voor jouw trillingstoepassing.
