Ja, een vouwbalg kan uitstekend worden gecombineerd met een weegsysteem, mits de balg correct is gedimensioneerd en gemonteerd. De sleutel zit in een lage veerkracht en minimale axiale weerstand, zodat de vouwbalg de meting van de weegcellen niet verstoort. In dit artikel beantwoorden we de meest gestelde technische vragen over deze combinatie.
Wat zijn de technische eisen van een weegsysteem aan flexibele verbindingen?
Een weegsysteem stelt strikte eisen aan de flexibele verbinding die ernaast wordt geplaatst. De verbinding mag geen noemenswaardige kracht uitoefenen op de weegcel, want zelfs een kleine axiale of laterale kracht leidt direct tot meetfouten. Concreet betekent dit dat de verbinding een zo laag mogelijke veerkracht moet hebben, mechanisch vrij moet bewegen in axiale richting en geen spanning mag introduceren in de constructie.
De belangrijkste technische eisen op een rij:
- Lage axiale veerkracht: de verbinding mag de weegcel niet belasten met terugverende krachten
- Minimale laterale stijfheid: zijwaartse bewegingen mogen niet worden tegengehouden
- Geen voorspanning: de balg moet in neutrale positie worden gemonteerd, zonder uitrekking of compressie
- Chemische compatibiliteit: het materiaal moet bestand zijn tegen de procesvloeistof of het poeder dat wordt gewogen
- Hygiënische uitvoering: in voeding en farmacie gelden aanvullende eisen aan oppervlakteruwheid en reiniging
Een verbinding die aan deze eisen voldoet, zorgt ervoor dat de weegcel uitsluitend de massa van de installatie of het product registreert, en niet de mechanische weerstand van de aansluiting zelf.

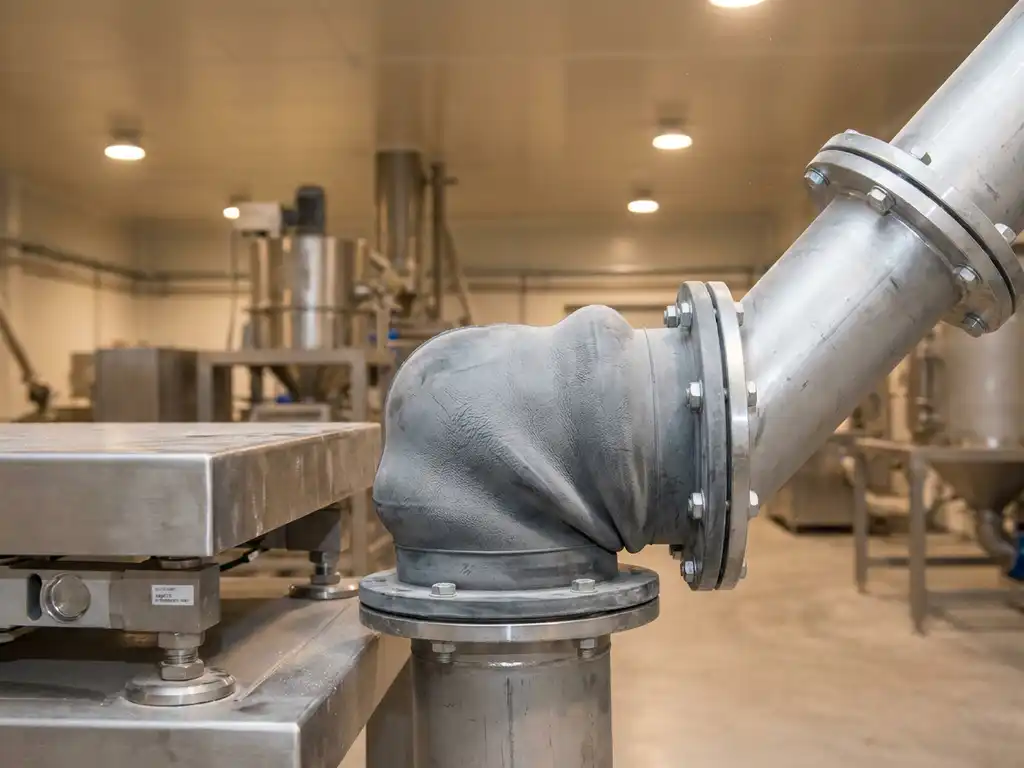

Waarom is een vouwbalg geschikt voor gebruik naast weegcellen?
Een vouwbalg is bij uitstek geschikt naast weegcellen omdat de gevouwen structuur inherent weinig weerstand biedt in axiale richting. De vouwen nemen beweging op zonder dat er significante terugverende kracht ontstaat, waardoor de weegcel vrij kan meten zonder mechanische beïnvloeding van de verbinding.
Dit onderscheidt de vouwbalg van andere typen flexibele verbindingen. Een gladde slang of een stijve manchet heeft een hogere veerkracht en introduceert daarmee een constante foutfactor in de meting. Een vouwbalg met de juiste wanddikte en het juiste materiaal kan deze foutfactor tot een minimum beperken.
Daarnaast biedt een vouwbalg praktische voordelen voor weegsystemen:
- Absorbeert trillingen vanuit de procesleiding zonder deze door te geven aan de weeginstallatie
- Compenseert kleine uitlijnfouten tussen de aansluitflenzen
- Beschikbaar in korte bouwlengtes, wat belangrijk is wanneer de ruimte rondom een weegcel beperkt is
- Eenvoudig te vervangen zonder de weeginstallatie te demonteren
Welke materialen zijn het meest geschikt voor een vouwbalg in een weegsysteem?
De meest geschikte materialen voor een vouwbalg naast een weegsysteem zijn PTFE, siliconen en specifieke rubbersoorten zoals EPDM of NBR. De materiaalkeuze hangt af van het medium, de temperatuur en de geldende certificeringseisen. PTFE scoort het beste op chemische bestendigheid en is FDA/EC gecertificeerd voor voedings- en farmaceutische toepassingen.
PTFE en siliconen voor gecertificeerde processen
PTFE is vrijwel universeel chemisch bestand en heeft een glad binnenoppervlak dat reiniging vereenvoudigt. Dit maakt het materiaal ideaal voor de voedings-, farmaceutische en chemische industrie. Siliconen biedt vergelijkbare hygiënische eigenschappen en is flexibeler bij lagere temperaturen, wat de axiale veerkracht verder verlaagt.
Rubbersoorten voor industriële toepassingen
Voor industriële weegsystemen waarbij geen strenge hygiëne-eisen gelden, zijn EPDM en NBR kosteneffectieve keuzes. EPDM presteert goed bij hogere temperaturen en is bestand tegen water en stoom. NBR is geschikt wanneer het medium oliehoudend is. Beide materialen zijn leverbaar in wanddiktes die de axiale stijfheid laag houden, wat essentieel blijft voor een betrouwbare weegmeting.
Wij adviseren bij twijfel altijd een materiaalcheck op basis van het exacte medium en de procestemperatuur, zodat de balg zijn mechanische eigenschappen behoudt gedurende de volledige levensduur van de installatie.
Hoe wordt een vouwbalg correct gemonteerd bij een weegsysteem?
Een vouwbalg wordt correct gemonteerd bij een weegsysteem door de balg in neutrale positie te plaatsen, zonder axiale voorspanning of compressie. Dit betekent dat de afstand tussen de flenzen exact overeenkomt met de nominale bouwlengte van de balg. Elke afwijking hiervan introduceert een constante kracht op de weegcel die de meting structureel verstoort.
De stappen voor een correcte montage:
- Meet de vrije ruimte nauwkeurig op voordat u de balg bestelt of plaatst
- Controleer de uitlijning van beide flenzen; een hoekige offset leidt tot laterale krachten op de weegcel
- Monteer de balg zonder trek of druk in axiale richting; gebruik indien nodig stelringen om de nominale bouwlengte te garanderen
- Vermijd het gebruik van klemmen of beugels die de balg fixeren aan omliggende constructies, want dit heft de flexibiliteit op
- Controleer na montage of de weegcel nulpunt correct is en geen onverklaarbare offset vertoont
Een verkeerd gemonteerde balg is de meest voorkomende oorzaak van weegfouten bij installaties waar flexibele verbindingen zijn toegepast. Een goede montage kost weinig extra tijd maar voorkomt langdurige kalibratieproblemen.
Wanneer is een vouwbalg niet de juiste keuze voor een weegsysteem?
Een vouwbalg is niet de juiste keuze wanneer de procesdruk zo hoog is dat de balg een significante uitzettingskracht genereert, of wanneer de nominale diameter zo groot is dat zelfs een lichtgewicht balg al een meetbare axiale kracht uitoefent. In die situaties is een beladingsbalg vaak de betere oplossing, omdat deze specifiek is ontworpen voor gebruik naast weegsystemen met minimale krachtoverdracht.
Andere situaties waarbij een vouwbalg minder geschikt is:
- Hoge procesdrukken: bij drukken boven de specificatie van de balg neemt de axiale stijfheid toe door de interne drukbelasting
- Grote nominale diameters: hoe groter de diameter, hoe groter de kracht die druk uitoefent op de flenzen en dus op de weegcel
- Sterke trillingen in de procesleiding: bij extreme trillingen kan zelfs een vouwbalg onvoldoende isolatie bieden en is aanvullende trillingsdemping nodig
- Zeer nauwkeurige weeginstallaties: bij meetresoluties in de grammen kunnen zelfs kleine resterende krachten de meting onbetrouwbaar maken
Twijfelt u welke verbinding het beste past bij uw specifieke weegsysteem en procesomstandigheden? Wij ontwikkelen en produceren maatwerkoplossingen waarbij we de veerkracht, het materiaal en de bouwlengte afstemmen op uw exacte toepassing, zodat uw weeginstallatie altijd betrouwbaar meet.
