Een beladingsbalg en een vouwbalg zijn beide flexibele verbindingen, maar ze zijn fundamenteel anders ontworpen en bedoeld voor verschillende toepassingen. De beladingsbalg absorbeert axiale, laterale en hoekige bewegingen in leidingsystemen, terwijl de vouwbalg primair is ontworpen voor mechanische bescherming van bewegende onderdelen. De keuze tussen de twee hangt af van de procesomstandigheden, de aard van de belasting en de vereiste certificeringen.
In dit artikel beantwoorden we de meest gestelde vragen over beide producttypen, zodat je precies weet welke balg past bij jouw installatie.

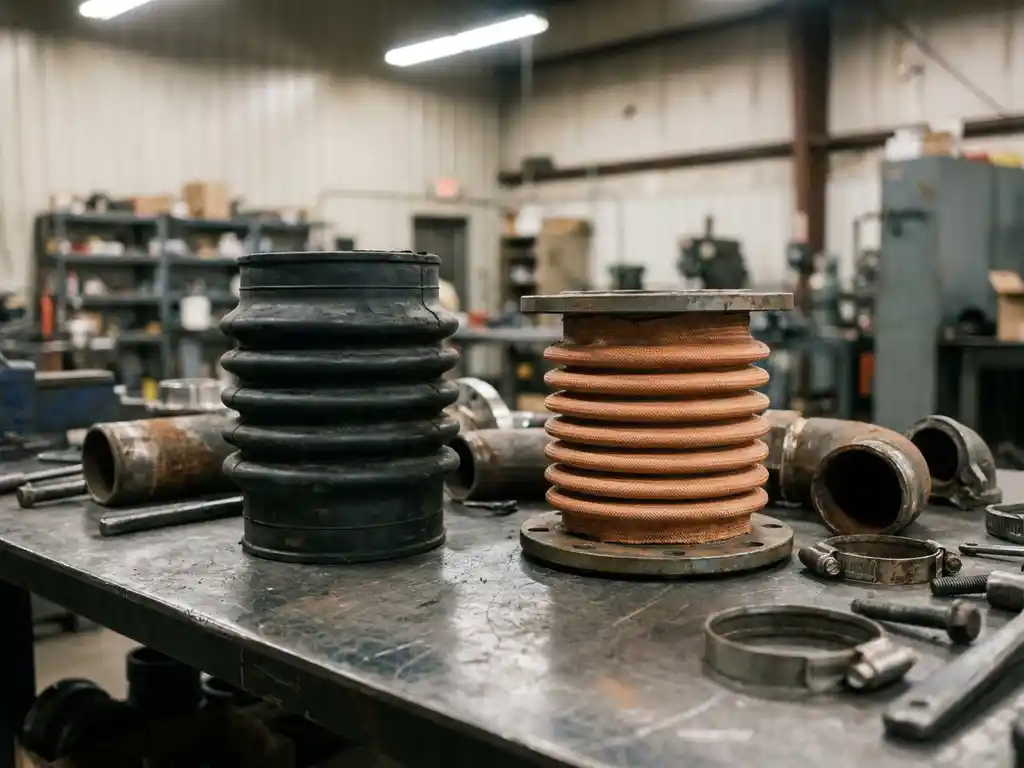

Hoe is een beladingsbalg opgebouwd en hoe werkt hij?
Een beladingsbalg is een flexibel buisvormig element, opgebouwd uit één of meerdere lagen elastomeer of metaal, versterkt met weefsels of spiraalvormige profielen. Hij is ontworpen om druk, trillingen en meervoudige bewegingsrichtingen op te nemen in een leidingsysteem zonder dat de constructie bezwijkt of lekt.
De kern van de beladingsbalg bestaat uit een flexibel lichaam dat axiale compressie en extensie, laterale verplaatsing en hoekige deflectie kan combineren. Dit maakt hem bijzonder geschikt voor situaties waarin een leiding niet perfect is uitgelijnd, of waarin thermische uitzetting de pijpconstructie onder spanning zet. De balg neemt die spanning over, waardoor pompen, compressoren en aansluitende apparatuur worden beschermd tegen schadelijke krachten.
Afhankelijk van het medium en de procesomstandigheden wordt de beladingsbalg uitgevoerd in rubber, PTFE of metaal. Flensaansluitingen, klemverbindingen of andere koppelingen zorgen voor een veilige en lekvrije montage in de leiding.
Hoe is een vouwbalg opgebouwd en hoe werkt hij?
Een vouwbalg is een geplooide, harmonicavormige mantel die bewegende machinedelen omhult en beschermt. De kenmerkende plooistructuur maakt het mogelijk dat de balg meekrimpt en uitrekt zonder dat de beschermende functie verloren gaat. Hij werkt als een afschermende huls, niet als een drukdragend element.
Vouwbalgen worden doorgaans vervaardigd uit thermoplastisch polyurethaan, rubber of textielversterkte composieten. De plooien zijn zo geconstrueerd dat ze soepel meebewegen met de lineaire of roterende beweging van de as, spindel of geleiding die ze beschermen. Stof, vloeistoffen, spanen en andere verontreinigingen worden buiten gehouden, waardoor de levensduur van de onderliggende mechanische componenten aanzienlijk toeneemt.
Waar de beladingsbalg deel uitmaakt van een leidingsysteem en direct in contact staat met het transportmedium, fungeert de vouwbalg als externe beschermmantel. Dit onderscheid is cruciaal voor de juiste selectie.
Wat zijn de belangrijkste verschillen in toepassing en belasting?
Het grootste verschil zit in de functionele rol: een beladingsbalg is een actief onderdeel van een leidingsysteem dat druk en beweging opneemt, terwijl een vouwbalg een passieve beschermende mantel is voor mechanische componenten. De belastingprofielen zijn daarmee fundamenteel anders.
Beladingsbalg: belasting vanuit het systeem
Een beladingsbalg staat bloot aan interne druk van het transportmedium, thermische uitzetting, trillingen van pompen en compressoren, en meervoudige bewegingsrichtingen tegelijk. De constructie moet al deze krachten opnemen zonder te vervormen of te lekken. In de procesindustrie, chemie en voedingsindustrie zijn dit vaak de zwaarste eisen die aan een flexibele verbinding worden gesteld.
Vouwbalg: belasting vanuit de beweging
Een vouwbalg wordt belast door de herhaalde mechanische beweging van het onderdeel dat hij beschermt. De voornaamste uitdaging is vermoeiing door cyclische rek en compressie, niet interne druk. De vouwbalg hoeft geen medium te transporteren en staat zelden bloot aan hoge procesdrukken. Zijn levensduur wordt bepaald door het aantal bewegingscycli en de omgevingsomstandigheden zoals temperatuur, chemische blootstelling en mechanische slijtage.
Welke materialen worden gebruikt en wat betekent dat voor certificeringen?
De materiaalkeuze voor zowel beladingsbalgen als vouwbalgen heeft directe gevolgen voor de toepasbaarheid in gecertificeerde omgevingen. In de procesindustrie gelden strenge eisen op het gebied van voedselveiligheid en explosieveiligheid, en het materiaal bepaalt of een product aan die eisen kan voldoen.
Voor beladingsbalgen zijn veelgebruikte materialen rubber (EPDM, NBR, neopreen), PTFE en roestvast staal of andere metaallegeringen. PTFE is chemisch inert en bestand tegen vrijwel alle agressieve media, wat het bij uitstek geschikt maakt voor de farmacie en chemie. Rubberuitvoeringen bieden uitstekende trillingsdemping en zijn verkrijgbaar in FDA/ECC-gecertificeerde kwaliteiten voor direct contact met voedingsmiddelen. Metalen compensatoren worden ingezet bij extreme temperaturen en hoge drukken.
Voor vouwbalgen domineren thermoplastisch polyurethaan, siliconen en gecoate textielen het materiaalspectrum. In omgevingen met explosiegevaar, zoals de petrochemie of de chemische industrie, is ATEX-certificering essentieel. Antistatische uitvoeringen voorkomen dat opgebouwde statische lading een ontstekingsbron vormt. Wij voeren uitgebreid onderzoek en testen uit om onze producten als eerste in de markt te voorzien van zowel FDA/ECC- als ATEX-certificeringen, zodat ze inzetbaar zijn in de meest veeleisende industriële omgevingen.
De combinatie van materiaal en certificering bepaalt dus niet alleen de technische prestatie, maar ook de wettelijke inzetbaarheid van de balg in jouw specifieke procesomgeving.
Wanneer kies je voor een beladingsbalg en wanneer voor een vouwbalg?
Kies een beladingsbalg wanneer je een flexibele verbinding nodig hebt in een leidingsysteem dat druk, trillingen of thermische uitzetting moet opvangen. Kies een vouwbalg wanneer je bewegende machinedelen wilt beschermen tegen stof, vuil of mechanische beschadiging. De vraag is dus: gaat het om het transporteren van een medium of om het beschermen van een bewegend onderdeel?
- Beladingsbalg: geschikt voor pompen, compressoren, mixers en leidingen in de voedings-, farmaceutische en chemische industrie waar druk, trillingen en meervoudige bewegingsrichtingen voorkomen
- Vouwbalg: geschikt voor lineaire geleidingen, spindels, hydraulische cilinders en robotarmen in productieomgevingen waar bescherming van mechanische precisieonderdelen centraal staat
In de praktijk komen beide producten soms naast elkaar voor in één installatie. Een productielijn in de voedingsindustrie kan beladingsbalgen gebruiken in de leidinginfrastructuur en vouwbalgen op de verpakkingsmachines. Elke situatie is uniek, en daarom bieden wij maatwerkontwikkeling en productie aan waarbij we de specifieke procesomstandigheden, het budget en de geldende certificeringseisen als uitgangspunt nemen. Zo zorgen we er altijd voor dat de juiste balg op de juiste plek terechtkomt.
