Een flexibele verbinding bij bulkbelading vermindert slijtage, trillingen en stoflekkage in het overstortpunt tussen transportmiddel en silo of bunker. Door de beweeglijke koppeling op te vangen met een elastisch element blijft de verbinding dicht, ook wanneer de laadarm of het voertuig beweegt. De volgende vragen leggen uit hoe dit in de praktijk werkt en waar je op moet letten.
Welke problemen ontstaan er bij bulkbelading zonder flexibele verbinding?
Zonder een flexibele verbinding bij bulkbelading ontstaan er direct drie terugkerende problemen: stofemissie op het overstortpunt, mechanische schade door trillingen en uitlijningsfouten, en versnelde slijtage van aansluitende leidingen en apparatuur. Deze problemen leiden tot stilstand, hogere onderhoudskosten en in veel gevallen ook tot veiligheidsrisico’s voor operators in de omgeving.
Bij het beladen van een silo of bunker beweegt het voertuig of de laadarm voortdurend licht ten opzichte van de vaste installatie. Een starre verbinding kan deze beweging niet opvangen. Het gevolg is dat flenzen lostrillen, pakkingen scheuren en stofwolken vrijkomen. In omgevingen met brandbare of gevaarlijke poeders is dat niet alleen productieverlies, maar ook een direct veiligheidsrisico.
Daarnaast zorgt een uitlijningsfout, een kleine hoekafwijking tussen de laadleiding en de silo-ingang, voor ongelijkmatige belasting op de flensverbinding. Zonder een flexibel element dat die afwijking compenseert, wordt de kracht volledig doorgegeven aan het omliggende leidingwerk. Op termijn leidt dat tot scheuren in lassen, lekkende flenzen en dure reparaties op een moment dat de installatie eigenlijk in productie moet zijn.
Hoe absorbeert een flexibele verbinding trillingen en beweging bij bulktransport?

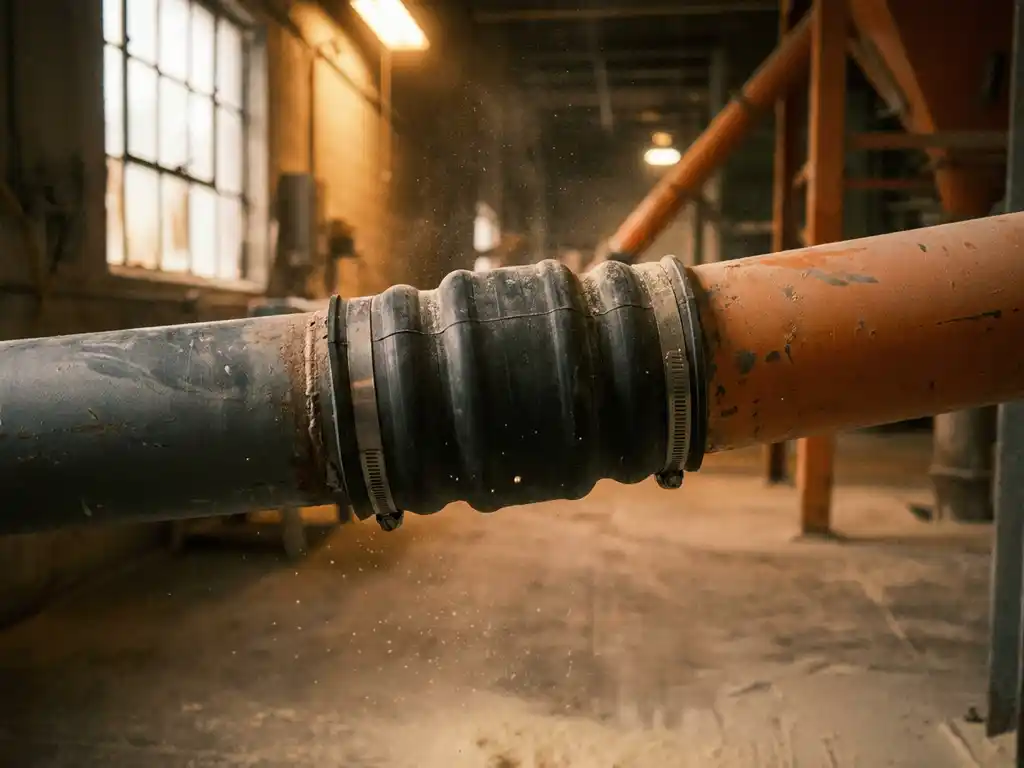

Een flexibele verbinding absorbeert trillingen en beweging doordat het elastische of gevouwen materiaal van de balg axiale, laterale en hoekse verplaatsingen opvangt zonder de kracht door te geven aan de aangrenzende constructie. De beladingsbalg is specifiek voor dit doel ontworpen en combineert voldoende flexibiliteit met de stevigheid om bulkgoederen dicht te houden.
De werking berust op het principe dat het balgelement zelf vervormt in plaats van de leidingflens of de silo-ingang. Bij een vrachtwagen die iets opveert tijdens het lossen, of een pneumatische laadarm die trilt door de doorstroming van poeder, neemt de balg die beweging op in zijn eigen wand. Daardoor blijft de verbinding aan beide zijden strak en dicht.
Een vouwbalg werkt volgens een vergelijkbaar principe, maar heeft een geplooide structuur die grotere axiale bewegingen toelaat. Dat maakt de vouwbalg geschikt voor situaties waarbij de laadarm een grotere slag maakt, bijvoorbeeld bij het beladen van treintanks of scheepstanks waarbij hoogteverschillen groter zijn dan bij standaard vrachtwagentransport.
Wat zijn de materiaalkeuzes voor flexibele verbindingen in bulkbelading?
De materiaalkeuze voor een flexibele verbinding in bulkbelading hangt af van het product dat wordt overgeslagen, de temperatuur, de chemische agressiviteit en de geldende certificeringseisen. De meest gebruikte materialen zijn rubber, PTFE en technische weefsels, elk met een eigen toepassingsprofiel.
Rubber en EPDM
Rubber, en met name EPDM, is de standaardkeuze voor bulkbelading van niet-agressieve poeders bij omgevingstemperatuur. Het materiaal is abrasiebestendig, goed bestand tegen weersinvloeden en relatief kostenefficiënt. Voor toepassingen in de voedingsmiddelenindustrie zijn uitvoeringen beschikbaar die voldoen aan FDA- en EC-normen, zodat er geen migratie van stoffen naar het product optreedt.
PTFE en technische weefsels
Bij agressieve chemicaliën, hoge temperaturen of strenge hygiëne-eisen is PTFE de aangewezen keuze. PTFE is chemisch inert, temperatuurbestendig tot ver boven de honderd graden Celsius en eenvoudig schoon te maken. Technische weefsels, zoals glasvezelversterkte doeken, worden ingezet wanneer de verbinding bestand moet zijn tegen hoge temperaturen in combinatie met mechanische belasting, bijvoorbeeld bij het overstorten van hete grondstofpoeders in de chemische industrie.
In ATEX-zones is de materiaalkeuze bovendien gebonden aan eisen rondom elektrische geleiding en vonkvorming. Antistatische uitvoeringen voorkomen dat ladingsopbouw in het balgelement een ontstekingsbron vormt. Wij leveren gecertificeerde uitvoeringen die aan deze ATEX-eisen voldoen, zodat de installatie compliant blijft zonder dat er concessies worden gedaan aan de flexibiliteit van de verbinding.
Hoe draagt een flexibele verbinding bij aan stofbeheersing en veiligheid?
Een flexibele verbinding bij bulkbelading draagt bij aan stofbeheersing doordat het balgelement de overgang tussen laadleiding en silo hermetisch afdicht, ook tijdens beweging. Stofdeeltjes kunnen niet langs de verbinding ontsnappen, wat zowel de luchtkwaliteit op de werkplek als de explosieveiligheid in de omgeving verbetert.
Bij het overstorten van fijn poeder ontstaat er altijd een drukpuls in de silo. Zonder goede afdichting ontsnapt die lucht, beladen met stofdeeltjes, via de zwakste plek in de verbinding. Een correct gedimensioneerde balg houdt die overdruk binnen de installatie en leidt de lucht af via een gefilterde ontluchting. Dat is niet alleen beter voor de gezondheid van operators, maar ook een wettelijke verplichting in veel industriële omgevingen.
In sectoren zoals de farmacie en de voedingsmiddelenindustrie is stofbeheersing ook een productkwaliteitsvraagstuk. Kruisbesmetting tussen producten of verontreiniging met omgevingsstof is onacceptabel. Een goed ontworpen flexibele verbinding sluit de proceszone volledig af en maakt reiniging eenvoudig, wat de hygiënecyclus verkort en de kans op besmetting minimaliseert.
Wanneer moet een flexibele verbinding bij bulkbelading worden vervangen?
Een flexibele verbinding bij bulkbelading moet worden vervangen wanneer er zichtbare scheuren, verharding, delaminatie of blijvende vervorming in het balgelement optreden, of wanneer de verbinding stof of product begint te lekken tijdens normaal gebruik. Wachten op een volledige breuk vergroot het risico op ongeplande stilstand en veiligheidsincidenten.
In de praktijk zijn er vier signalen die aangeven dat vervanging nodig is:
- Zichtbare materiaalschade: scheuren, poreuze plekken, verkleuring of uitgeharde zones in het balgelement wijzen op materiaalvermoeidheid.
- Stoflekkage: zichtbaar stof rondom de verbinding tijdens belading is een direct teken dat de afdichting niet meer functioneert.
- Verhoogde trillingsgeleiding: als trillingen die eerder werden gedempt nu voelbaar zijn in de aangrenzende constructie, heeft het balgelement zijn elasticiteit verloren.
- Afwijkende geur of verkleuring van het product: in de voedsel- en farmaceutische industrie kan materiaalafbraak van de balg leiden tot productverontreiniging, wat directe vervanging vereist.
De vervangingsfrequentie hangt sterk af van het materiaal, de beladingscyclus en de omgevingsomstandigheden. In intensieve bulktoepassingen met meerdere beladingen per dag is een jaarlijkse inspectie een minimum. Bij agressieve producten of extreme temperaturen is een halfjaarlijkse controle verstandiger. Wij helpen graag bij het bepalen van het juiste inspectieschema en kunnen op maat gemaakte vervangende balgen leveren die exact aansluiten op de bestaande installatie, ook wanneer het spoedwerk betreft.
