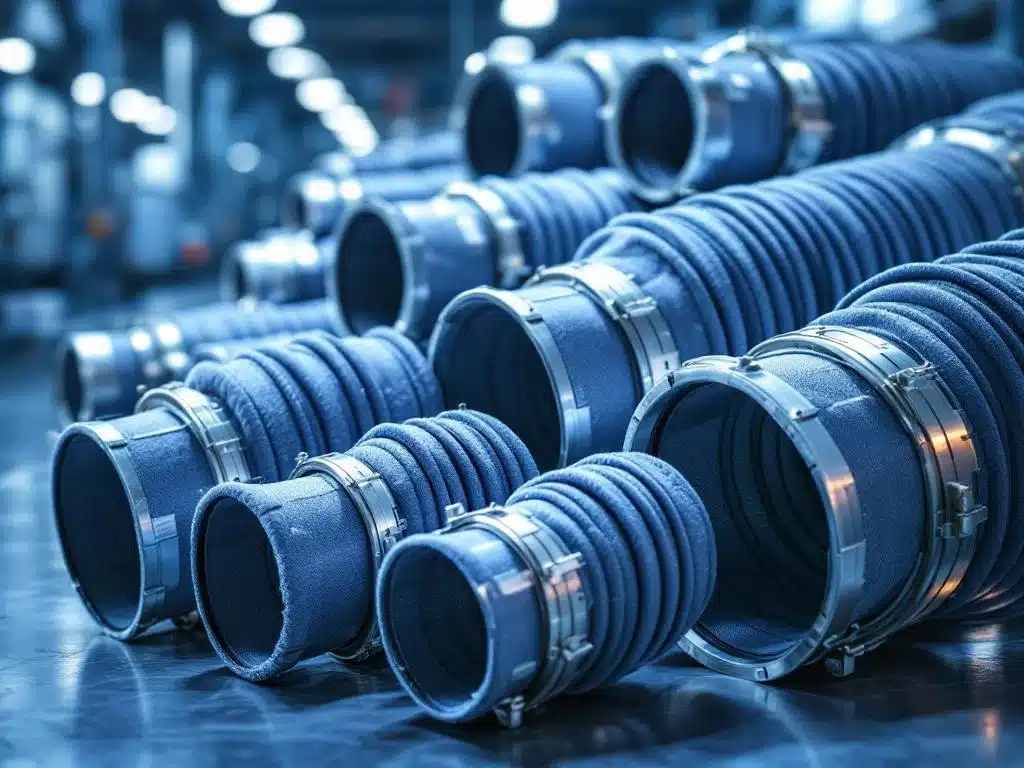

Luchtbehandelingsmanchetten zijn verkrijgbaar in een breed scala aan afmetingen, van kleine diameters van 50 mm tot grote installaties van 2000 mm en meer. De standaardlengtes variëren tussen 100 mm en 500 mm, afhankelijk van de toepassing en installatievereisten. Naast deze standaardmaten is maatwerk mogelijk voor unieke projectsituaties waarbij specifieke afmetingen noodzakelijk zijn voor optimale prestaties.
Wat zijn de standaardafmetingen voor luchtbehandelingsmanchetten?
Standaard luchtbehandelingsmanchetten zijn verkrijgbaar in diameters van 50 mm tot 2000 mm, met lengtes tussen 100 mm en 500 mm. De meest voorkomende maten liggen tussen 100 mm en 800 mm diameter voor algemene luchttechnische toepassingen.
De industrie hanteert verschillende standaardreeksen voor luchtbehandelingsmanchetten:
- Kleine afmetingen: 50 mm – 200 mm diameter voor lokale ventilatie
- Middelgrote systemen: 200 mm – 600 mm diameter voor commerciële gebouwen
- Grote installaties: 600 mm – 1200 mm diameter voor industriële toepassingen
- Extra grote systemen: 1200 mm+ diameter voor specifieke industriële processen
Wanddiktes variëren doorgaans tussen 2 mm en 10 mm, afhankelijk van de druk- en temperatuurvereisten. Voor manchetten luchttechniek-toepassingen zijn deze specificaties cruciaal voor een juiste functionaliteit.
Welke factoren bepalen de juiste afmetingen voor uw toepassing?
De juiste afmetingen worden bepaald door luchtstroom, druk, temperatuur en installatieruimte. Deze technische parameters beïnvloeden direct welke diameter, lengte en wanddikte optimaal functioneren in uw specifieke situatie.
Belangrijke overwegingen bij het bepalen van afmetingen:
Luchtstroom en snelheid: Hogere luchtstromen vereisen grotere diameters om weerstand te minimaliseren. Een te kleine diameter leidt tot verhoogde drukverliezen en energieverbruik.
Druk- en temperatuurbelasting: Hogere werkdrukken en temperaturen vereisen dikkere wanden en robuustere constructies. Dit beïnvloedt zowel de wanddikte als het materiaaltype.
Installatieruimte: De beschikbare ruimte bepaalt vaak de maximale buitendiameter en lengte. Compacte installaties vereisen soms aangepaste afmetingen voor een optimale pasvorm.
Bewegingsvereisten: Grotere bewegingen door thermische uitzetting of trillingen vereisen langere manchetten met specifieke vouwconfiguraties.
Hoe meet u correct voor luchtbehandelingsmanchetten?
Correct meten begint met het bepalen van de binnendiameter van beide aansluitingen en het vaststellen van de benodigde lengte tussen de verbindingspunten. Gebruik altijd een nauwkeurig meetlint en noteer alle relevante afmetingen.
Volg deze meetstappen voor accurate resultaten:
- Meet de binnendiameter van beide aansluitpunten op meerdere plaatsen.
- Controleer of beide diameters identiek zijn of noteer eventuele verschillen.
- Bepaal de benodigde lengte tussen de flenzen in geïnstalleerde positie.
- Meet de beschikbare installatieruimte rondom de manchet.
- Noteer eventuele obstakels die de installatie kunnen beïnvloeden.
Let op toleranties bij het meten. Standaardmanchetten hebben doorgaans een tolerantie van ±2 mm op de diameter en ±5 mm op de lengte. Voor kritische toepassingen kunnen nauwere toleranties noodzakelijk zijn.
Vergeet niet om werkdruk, temperatuurbereik en het type aansluiting (flens, klemband of andere systemen) te documenteren. Deze informatie is essentieel voor het selecteren van het juiste materiaal en de juiste constructie.
Wat zijn de voordelen van maatwerkafmetingen?
Maatwerkafmetingen bieden een perfecte pasvorm, optimale prestaties en kostenefficiëntie wanneer standaardmaten niet voldoen aan specifieke project- of installatievereisten. Dit voorkomt aanpassingen ter plaatse en garandeert een betrouwbare werking.
Situaties waarin maatwerk de voorkeur verdient:
Beperkte installatieruimte: Wanneer standaardlengtes te lang zijn of speciale bochten nodig zijn om obstakels te omzeilen. Maatwerk voorkomt kostbare aanpassingen aan de installatie.
Extreme bedrijfsomstandigheden: Zeer hoge temperaturen, agressieve chemicaliën of extreme drukken vereisen aangepaste wanddiktes en materiaalspecificaties die niet in standaarduitvoeringen beschikbaar zijn.
Specifieke bewegingsvereisten: Installaties met grote thermische uitzetting of complexe trillingen hebben manchetten nodig met aangepaste vouwconfiguraties en lengtes.
Maatwerk garandeert ook een optimale aansluiting op bestaande systemen zonder aanpassingen, wat installatietijd en kosten bespaart. Voor filtertechniek-toepassingen kan dit cruciaal zijn voor de systeemprestaties.
Welke afmetingen zijn geschikt voor verschillende industrieën?
Verschillende industrieën hanteren specifieke afmetingsstandaarden op basis van hun unieke proces- en veiligheidseisen. Voedingsindustrie, farmacie, chemie en utiliteit hebben elk hun eigen voorkeursafmetingen en toleranties.
Voedingsindustrie: Gebruikt doorgaans kleinere diameters (100-400 mm) met gladde binnenwanden voor hygiënische toepassingen. Lengtes blijven beperkt tot 200-300 mm om reiniging te vergemakkelijken.
Farmaceutische sector: Vereist zeer nauwkeurige afmetingen (toleranties ±1 mm) en vaak kleinere diameters (50-300 mm) voor cleanroomtoepassingen. Er is speciale aandacht voor luchtfiltratie-vereisten.
Chemische industrie: Gebruikt grote diameters (400-1200 mm+) met dikke wanden voor hoge drukken en temperaturen. Lengtes variëren sterk, afhankelijk van de thermische uitzetting.
Utiliteitsgebouwen: Standaardafmetingen tussen 200-800 mm diameter met lengtes van 150-400 mm voor HVAC-systemen. De focus ligt op kostenefficiëntie en eenvoudige installatie.
Elke sector heeft specifieke certificeringseisen die de afmetingskeuze beïnvloeden, zoals FDA-goedkeuring voor voeding of ATEX-classificatie voor explosiegevaarlijke omgevingen.
Hoe Euro Manchetten & Compensatoren helpt bij afmetingskeuzes
Wij bieden complete ondersteuning bij afmetingsbepaling dankzij onze expertise in maatwerk, technisch advies bij specificaties en persoonlijke begeleiding bij het bepalen van optimale afmetingen voor uw specifieke projectvereisten.
Onze service omvat:
- Technische analyse van uw installatievereisten en bedrijfsomstandigheden
- Advies over optimale afmetingen op basis van luchtstroom- en drukberekeningen
- Maatwerkontwikkeling voor unieke toepassingen en ruimtelijke beperkingen
- Ondersteuning bij materiaalkeuze en certificeringsvereisten per industrie
- Snelle prototyping en testen voor kritische projecten
Met meer dan dertig jaar ervaring in flexibele verbindingen begrijpen wij de complexiteit van afmetingskeuzes. Onze technische expertise helpt u de juiste balans te vinden tussen prestaties, kosten en installatiegemak.
Heeft u vragen over de juiste afmetingen voor uw project? Neem contact met ons op voor persoonlijk advies en een vrijblijvende offerte op maat.
