Vouwbalgen worden gebruikt in een breed scala aan industrieën, waaronder de voedingsmiddelenindustrie, farmacie, chemie, petrochemie, energieopwekking en de procesindustrie in het algemeen. Overal waar leidingen trillingen, thermische uitzetting of kleine bewegingen moeten opvangen zonder dat de verbinding breekt of lekt, is een vouwbalg of beladingsbalg de aangewezen oplossing. In dit artikel beantwoorden we de meest gestelde vragen over toepassingen, materialen en wanneer maatwerk noodzakelijk is.
Wat is het verschil tussen een vouwbalg en een compensator?

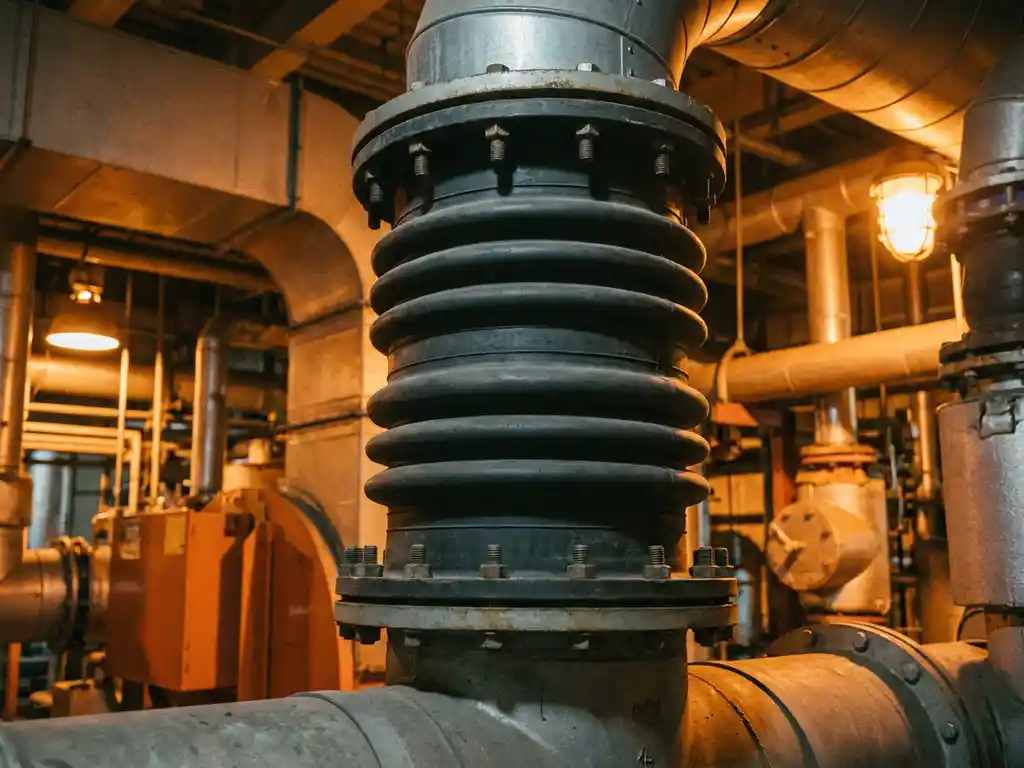

Een vouwbalg is een flexibel, geplooid verbindingselement dat beweging, trillingen en kleine uitlijningsfouten in een leiding- of kanaalopstelling opvangt. Een compensator is een bredere term voor elk element dat thermische uitzetting of krimp in een systeem compenseert, waarvan een vouwbalg een specifieke uitvoering is. Het voornaamste verschil zit in de functie en vorm: compensatoren zijn er in weefsel-, rubber- en metaaluitvoering, terwijl vouwbalgen specifiek zijn opgebouwd uit geplooide lagen die axiale, laterale en hoekbeweging mogelijk maken.
In de praktijk worden de termen soms door elkaar gebruikt, maar technisch gezien is een vouwbalg altijd een flexibele, geplooide constructie. Een metalen compensator daarentegen is opgebouwd uit stalen golven en is geschikt voor hogere drukken en temperaturen. Weefselcompensatoren bieden maximale flexibiliteit bij lagere drukken. Kennis van dit onderscheid helpt engineers de juiste keuze te maken voor hun specifieke procesomstandigheden.
Welke sectoren maken het meest gebruik van vouwbalgen?
De sectoren die het meest gebruikmaken van vouwbalgen zijn de voedingsmiddelenindustrie, farmacie, chemische industrie, petrochemie, energieopwekking en de utiliteitsbouw. In al deze sectoren zijn leidingsystemen aanwezig waarbij trillingsisolatie, bewegingsopvang en het behoud van een gasdichte of vloeistofdichte verbinding essentieel zijn voor een veilig en betrouwbaar proces.
Binnen de procesindustrie zijn vouwbalgen onmisbaar in installaties waar pompen, compressoren en ventilatoren trillingen veroorzaken die zonder demping schade aanrichten aan leidingen en aansluitingen. In de energiesector worden ze ingezet bij stoomturbines en warmtewisselaars om thermische uitzetting op te vangen. In de utiliteitsbouw zorgen ze voor flexibele aansluitingen in ventilatie- en klimaatsystemen, waarbij geluidsisolatie een bijkomend voordeel is.
Waarom gebruiken voedingsmiddelen- en farmaceutische bedrijven vouwbalgen?
Voedingsmiddelen- en farmaceutische bedrijven gebruiken vouwbalgen omdat deze kunnen worden uitgevoerd in materialen en met certificeringen die voldoen aan strenge hygiëne- en voedselveiligheidseisen, zoals FDA- en EC-goedkeuringen. De vouwbalg vormt een flexibele maar volledig gesloten verbinding die kruisbesmetting voorkomt en bestand is tegen frequente reiniging en sterilisatie.
In cleanrooms, productieruimtes en laboratoria is het cruciaal dat verbindingselementen geen deeltjes afgeven, bestand zijn tegen agressieve reinigingsmiddelen en geen schuilplaatsen bieden voor bacteriën. Vouwbalgen in PTFE of speciaal gecertificeerd rubber voldoen aan deze eisen. Wij leveren vouwbalgen met FDA- en EC-certificering, zodat onze klanten in de voedingsmiddelen- en farmaceutische sector kunnen aantonen dat hun installatie aan de wettelijke vereisten voldoet. Dat geeft engineers en kwaliteitsmanagers de zekerheid die zij nodig hebben bij audits en inspecties.
Hoe werkt een vouwbalg in explosiegevaarlijke omgevingen?
In explosiegevaarlijke omgevingen werkt een vouwbalg als een flexibele, vonkvrije verbinding die is uitgevoerd conform de ATEX-richtlijn. De vouwbalg voorkomt dat statische elektriciteit zich opbouwt of dat mechanische wrijving een ontstekingsbron vormt, terwijl de flexibele constructie trillingen en bewegingen opvangt zonder de integriteit van het leidingsysteem te compromitteren.
ATEX-gecertificeerde vouwbalgen zijn vervaardigd uit materialen die antistatisch zijn of zijn voorzien van een geleidende aarding. Dit is van groot belang in omgevingen waar brandbare gassen, dampen of stofwolken aanwezig kunnen zijn, zoals in de chemische industrie, petrochemie en bij de verwerking van brandbaar poeder. Een veelgemaakte misvatting is dat het toepassen van dubbele lagen de kans op het vrijkomen van brandbare stoffen verkleint. Dat is echter niet correct: de juiste materiaalkeuze en ATEX-certificering zijn bepalend, niet het aantal lagen. Wij voeren uitgebreid onderzoek en testen uit om als eerste in de markt onze producten van de juiste ATEX-certificering te voorzien.
Welke materialen worden gebruikt in vouwbalgen per industrie?
De materiaalkeuze voor een vouwbalg hangt sterk af van de industrie en de procesomstandigheden. De meest gebruikte materialen zijn PTFE, EPDM-rubber, neopreen, siliconen en roestvast staal, elk met specifieke eigenschappen die aansluiten bij de eisen van een bepaalde sector.
PTFE en siliconen voor hygiënische toepassingen
In de voedingsmiddelen- en farmaceutische industrie zijn PTFE en siliconen de meest toegepaste materialen. PTFE is chemisch inert, temperatuurbestendig en voldoet aan FDA-normen. Siliconen biedt uitstekende flexibiliteit bij lage en hoge temperaturen en is eveneens geschikt voor hygiënische omgevingen. Beide materialen zijn eenvoudig te reinigen en geven geen stoffen af aan het product.
Rubber en metaal voor zware procesindustrie
In de chemische industrie en petrochemie worden vouwbalgen vaak uitgevoerd in EPDM of neopreen vanwege de bestendigheid tegen agressieve media en hoge drukken. Voor de meest extreme omstandigheden, zoals hoge temperaturen gecombineerd met hoge druk, biedt een metalen vouwbalg in roestvast staal of Inconel de grootste duurzaamheid. In de energiesector en bij stoomtoepassingen is metaal dan ook de standaardkeuze.
Wanneer is maatwerk bij een vouwbalg noodzakelijk?
Maatwerk bij een vouwbalg is noodzakelijk wanneer standaardafmetingen niet passen bij de bestaande installatie, wanneer bijzondere materialen of certificeringen vereist zijn, of wanneer de procesomstandigheden een combinatie van eisen stellen die geen enkel standaardproduct dekt. In de praktijk is maatwerk eerder regel dan uitzondering in de procesindustrie.
Concrete situaties waarbij maatwerk onvermijdelijk is, zijn onder andere:
- Afwijkende flensafmetingen of koppelsystemen zoals TriClamp of JACOB-verbindingen
- Gecombineerde eisen aan ATEX-certificering én FDA-goedkeuring in één product
- Extreme temperatuur- of drukcombinaties die buiten het standaardbereik vallen
- Spoedwerkzaamheden waarbij een installatie snel weer operationeel moet zijn
- Toepassingen in beperkte ruimtes met ongebruikelijke geometrieën
Wij ontwikkelen en produceren vouwbalgen op maat voor precies dit soort situaties. Dankzij onze flexibele productieprocessen kunnen wij snel schakelen, ook bij last-minute noodwerkzaamheden, zonder concessies te doen aan kwaliteit of certificering. Elke installatie is uniek, en een op maat gemaakte vouwbalg zorgt ervoor dat de verbinding precies aansluit op de technische en veiligheidseisen van uw specifieke toepassing.
