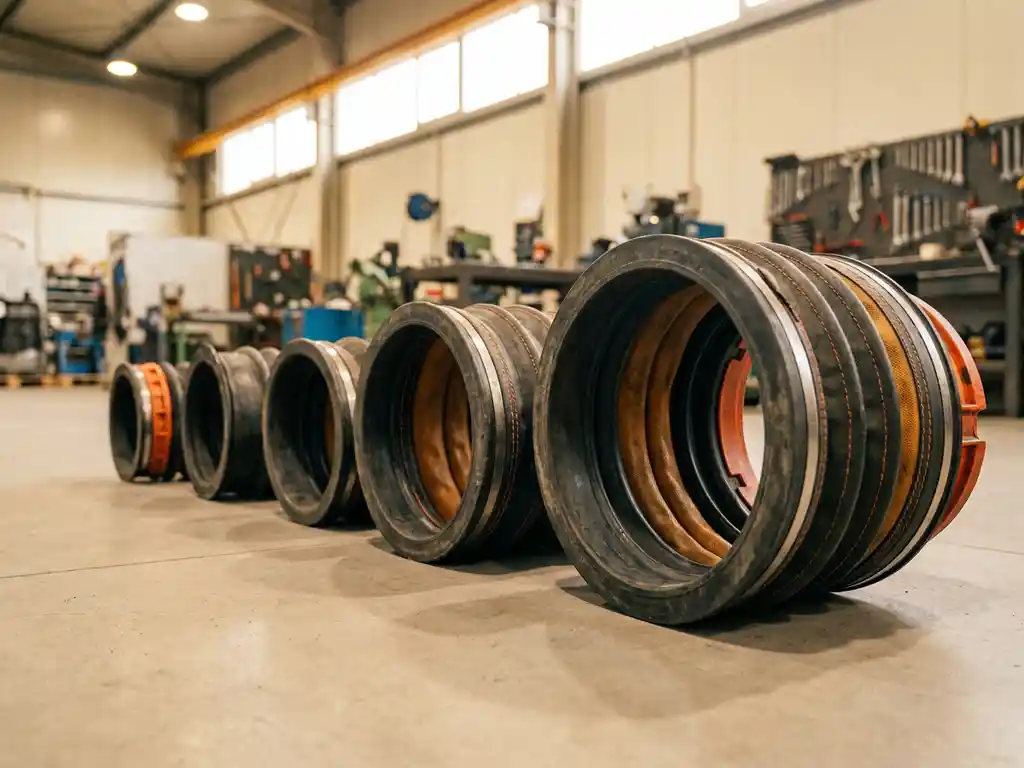

Beladingsbalgen zijn beschikbaar in een breed scala aan afmetingen, van kleine diameters van enkele centimeters tot grote uitvoeringen van meer dan een meter doorsnede. De exacte maten hangen af van de toepassing, het doorstroommedium en de installatievereisten. In dit artikel beantwoorden we de meest gestelde vragen over afmetingen, materiaalkeuze en certificeringen voor beladingsbalgen en vouwbalgen.
Welke standaard afmetingen worden het meest gebruikt in de industrie?
In de procesindustrie worden beladingsbalgen het meest toegepast in diameters tussen de 100 mm en 600 mm, met flensaansluitingen die overeenkomen met gangbare pijpleidingstandaarden zoals DN100 tot DN500. Lengtes variëren doorgaans tussen 100 mm en 500 mm, afhankelijk van de benodigde bewegingsvrijheid en de ruimte in de installatie.
Deze standaardmaten sluiten aan op veelgebruikte industriële normen, wat installatie en vervanging aanzienlijk vereenvoudigt. In sectoren als de voedingsmiddelenindustrie, farmacie en chemie zijn compacte uitvoeringen met een kortere balglengte populair, omdat ze goed passen in bestaande proceslijnen zonder grote aanpassingen aan de installatie te vereisen.
Voor grotere industriële toepassingen, zoals in de energie- of petrochemische sector, zijn uitvoeringen met diameters van 800 mm en meer gangbaar. Hierbij spelen factoren als druk, temperatuur en het type medium een bepalende rol bij de keuze van de juiste standaardmaat.
Hoe bepaal je de juiste maat voor een beladingsbalg?
De juiste maat voor een beladingsbalg bepaal je op basis van vier kernparameters: de inwendige diameter van de aansluiting, de benodigde axiale en laterale bewegingsvrijheid, de werkdruk en de procestemperatuur. Samen bepalen deze factoren welke balg technisch geschikt is voor jouw specifieke toepassing.
Begin met de aansluitdiameter van de bestaande leidinginfrastructuur. Vervolgens breng je de verwachte bewegingen in kaart: gaat het om axiale compressie, laterale verschuiving of hoekige deflectie? Een beladingsbalg die te klein is gedimensioneerd voor de optredende bewegingen zal sneller verslijten en kan in extreme gevallen bezwijken.
Naast de geometrische parameters zijn de proceseigenschappen bepalend. Een hogere werkdruk vraagt om een robuustere constructie met meer lagen of een stijvere wapeningsstructuur, wat de effectieve bewegingsopname beperkt. Hoge temperaturen stellen eisen aan het materiaal en kunnen de toegestane maten beperken. Het is dan ook verstandig om de maatbepaling niet alleen op basis van cataloguswaarden te doen, maar in overleg met een technisch specialist die de volledige procescontext meeneemt.
Wat is het verschil tussen een standaard en een maatwerk beladingsbalg?
Een standaard beladingsbalg is een vooraf gedefinieerde uitvoering met vaste afmetingen, materialen en aansluitingen die direct leverbaar is. Een maatwerk beladingsbalg wordt specifiek ontworpen en geproduceerd op basis van de unieke eisen van jouw installatie, zoals afwijkende afmetingen, bijzondere materiaalcombinaties of speciale aansluitgeometrieën.
Standaardbalgen zijn kostenefficiënt en snel beschikbaar, wat ze ideaal maakt voor reguliere vervangingen en gangbare toepassingen. Ze zijn echter niet altijd de beste keuze wanneer de procesomstandigheden afwijken van de norm. Denk aan installaties met een ongebruikelijke flensindeling, extreme temperatuurwisselingen of een combinatie van agressieve media en hoge druk.
Maatwerk biedt in zulke gevallen de oplossing. Wij ontwikkelen en produceren op maat gemaakte beladingsbalgen die exact aansluiten op de specificaties van jouw installatie. Hierbij houden we rekening met de toepassing, het beschikbare budget en de geldende certificeringsvereisten. Dankzij onze flexibele productieprocessen kunnen we ook spoedwerk leveren wanneer een installatie stilstaat en snel herstel vereist is.
Welke materialen zijn beschikbaar voor verschillende maten beladingsbalgen?
Beladingsbalgen zijn verkrijgbaar in een breed scala aan materialen, waaronder rubber (EPDM, NBR, PTFE-bekleed), geweven stoffen met elastomeercoating en metalen uitvoeringen in roestvast staal of speciale legeringen. De materiaalkeuze is direct gekoppeld aan de maat, de procesomstandigheden en de vereiste certificeringen.
Rubber en polymeeruitvoeringen
Rubber beladingsbalgen zijn de meest toegepaste variant in de middelgrote maatklassen. EPDM is geschikt voor waterige media en hoge temperaturen, terwijl NBR beter presteert bij oliehoudende of vethoudende media. Voor toepassingen in de voedingsmiddelen- en farmaceutische industrie worden PTFE-beklede uitvoeringen of volledig PTFE-balgen ingezet, omdat dit materiaal chemisch inert is en voldoet aan FDA- en ECC-normen voor voedselveiligheid.
Metalen en geweven uitvoeringen
Voor grote diameters en extreme procesomstandigheden, zoals hoge drukken of temperaturen boven de 200 graden Celsius, zijn metalen vouwbalgen in roestvast staal de aangewezen keuze. Geweven compensatoren met een hittebestendige coating bieden een alternatief voor toepassingen waarbij flexibiliteit gecombineerd moet worden met hoge temperatuurbestendigheid, zoals in energiecentrales of industriële verbrandingsinstallaties.
Zijn er maatbeperkingen voor ATEX-gecertificeerde beladingsbalgen?
ATEX-gecertificeerde beladingsbalgen zijn beschikbaar in een ruim maatbereik, maar de certificering stelt wel aanvullende eisen aan materiaal, constructie en uitvoering die de beschikbare maatklassen kunnen beïnvloeden. Niet elk materiaal of elke constructiemethode is geschikt voor ATEX-toepassing in alle maten.
De kern van de ATEX-vereiste voor beladingsbalgen is het voorkomen van vonkvorming en het beheersen van elektrostatische oplading. Dit betekent dat de gebruikte materialen aantoonbaar antistatisch moeten zijn of voorzien zijn van een geleidende aarding. Voor grotere diameters vraagt dit om specifieke constructieve maatregelen, zoals geïntegreerde aardingsleidingen of geleidende wapeningslagen, die niet in elke standaardconfiguratie beschikbaar zijn.
In de praktijk geldt dat ATEX-gecertificeerde uitvoeringen doorgaans beschikbaar zijn in diameters van 50 mm tot 800 mm, afhankelijk van het materiaal en de gekozen ATEX-categorie. Voor toepassingen in explosiegevaarlijke zones, zoals in de chemische industrie of petrochemie, is het essentieel om de ATEX-zoneclassificatie vooraf te bepalen. Wij hebben als een van de eerste aanbieders in de markt onze producten voorzien van ATEX-certificering en kunnen op basis van de specifieke zonevereisten adviseren over de juiste maat en uitvoering. Maatwerk is ook hier mogelijk wanneer standaardmaten niet aansluiten op de installatie-eisen.
