Compensatiemanchetten zijn flexibele verbindingselementen die beweging, trillingen en thermische uitzetting in luchttechnische systemen opvangen. Ze zijn verkrijgbaar in verschillende materiaaluitvoeringen, zoals weefsel, rubber en metaal, elk geschikt voor specifieke toepassingen. Deze luchtbehandelingsmanchetten zijn essentieel voor de integriteit van industriële installaties en voorkomen schade aan buizen en apparatuur door ongewenste spanningen.
Wat zijn compensatiemanchetten en waarom zijn ze essentieel in industriële installaties?
Compensatiemanchetten zijn flexibele verbindingsstukken die bewegingen in luchttechnische systemen opvangen zonder de integriteit van het systeem aan te tasten. Ze compenseren thermische uitzetting, trillingen en kleine uitlijningsfouten tussen buissegmenten.
Deze componenten zijn onmisbaar in industriële installaties omdat ze verschillende kritieke functies vervullen. Ze voorkomen spanningsopbouw in buizensystemen door thermische bewegingen op te vangen, reduceren trillingsoverdracht tussen apparatuur en leidingwerk en compenseren kleine installatiefouten of zettingen van gebouwen.
De voordelen voor de systeemintegriteit zijn aanzienlijk. Zonder compensatiemanchetten zouden thermische spanningen kunnen leiden tot scheuren in leidingwerk, beschadiging van apparatuur en vroegtijdige slijtage van verbindingen. In luchttechnische systemen zorgen ze voor een langere levensduur en minder onderhoud van de complete installatie.
Welke materialen worden gebruikt voor compensatiemanchetten en wat zijn hun eigenschappen?

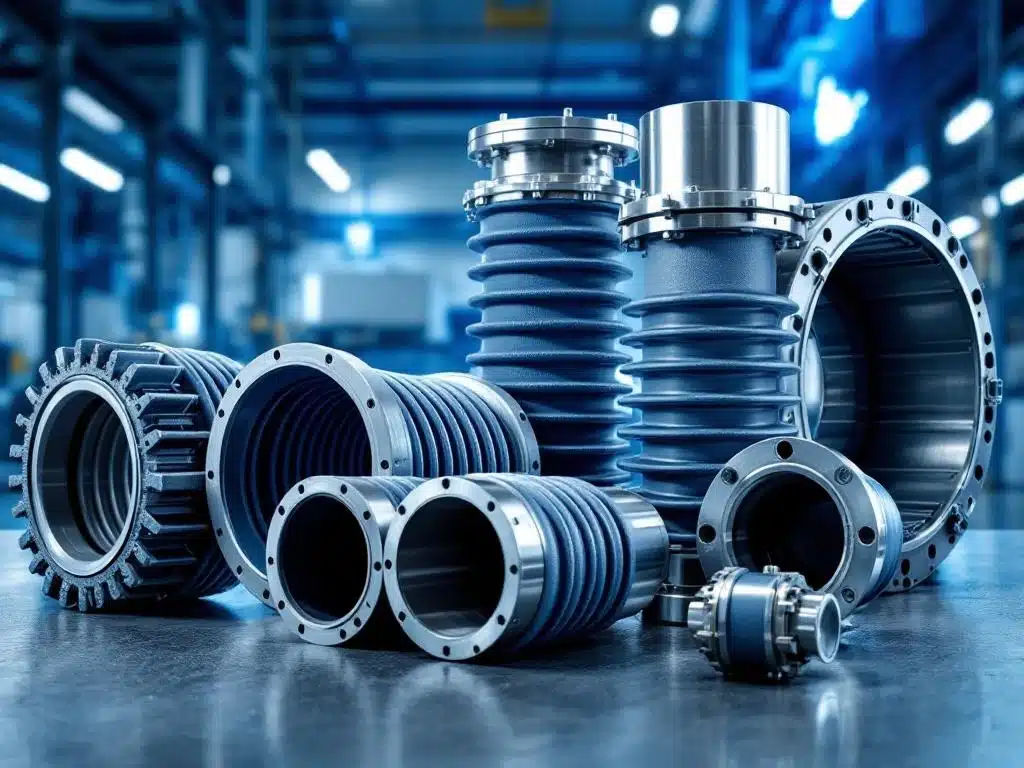

Compensatiemanchetten worden vervaardigd uit vier hoofdmaterialen: weefsel, rubber, metaal en kunststof. Elk materiaal heeft specifieke eigenschappen die bepalen waar het het beste kan worden ingezet.
Weefselmanchetten bestaan uit flexibele textielmaterialen en zijn geschikt voor lage tot matige drukken en temperaturen tot ongeveer 200°C. Ze bieden uitstekende flexibiliteit en zijn kosteneffectief voor standaardtoepassingen.
Rubberen compensatoren kunnen hogere drukken aan en zijn bestand tegen veel chemicaliën. Ze functioneren goed bij temperaturen van -40°C tot +150°C, afhankelijk van de rubbersamenstelling. Deze variant biedt goede trillingsisolatie.
Metalen compensatoren, meestal van roestvrij staal, zijn ontworpen voor extreme omstandigheden. Ze weerstaan hoge temperaturen (tot 800°C), hoge drukken en agressieve chemicaliën. Hun levensduur is langer, maar ze zijn minder flexibel dan andere materialen.
Kunststof compensatoren combineren chemische resistentie met matige flexibiliteit. Ze zijn ideaal voor corrosieve omgevingen waar metaal zou degraderen, maar hebben temperatuurbeperkingen rond 80–120°C.
Hoe kiest u de juiste compensatiemanchet voor uw specifieke toepassing?
De selectie van compensatiemanchetten vereist zorgvuldige analyse van de bedrijfsomstandigheden: druk, temperatuur, medium, bewegingsvereisten en omgevingsfactoren bepalen welk type optimaal functioneert.
Primaire selectiecriteria omvatten de werkdruk van het systeem, de minimale en maximale bedrijfstemperaturen, het type medium dat wordt getransporteerd en de verwachte bewegingen (axiaal, lateraal of angulair). Omgevingsfactoren zoals luchtvochtigheid, chemische blootstelling en mechanische belastingen spelen ook een rol.
Voor verschillende industrieën gelden specifieke overwegingen:
- Voedingsindustrie: FDA-goedgekeurde materialen, glad oppervlak voor reiniging
- Farmaceutische sector: valideerbare materialen, documentatie volgens GMP
- Chemische industrie: chemische resistentie, ATEX-certificering indien nodig
- Energiesector: hoge temperatuurbestendigheid, lange levensduur
Certificeringen zijn cruciaal voor gereguleerde industrieën. Technische specificaties moeten aantonen dat componenten voldoen aan relevante normen, zoals FDA/ECC voor voedselveiligheid of ATEX voor explosiegevaarlijke omgevingen.
Wat is het verschil tussen axiale, laterale en angulaire compensatiemanchetten?
De drie hoofdtypen compensatiemanchetten onderscheiden zich door de richting van beweging die ze opvangen: axiaal (langs de as), lateraal (zijwaarts) en angulair (hoekbeweging).
Axiale compensatoren vangen beweging op langs de buisas, typisch veroorzaakt door thermische uitzetting. Ze zijn het meest voorkomend en worden toegepast waar leidingen recht lopen en alleen lengteverandering wordt verwacht.
Laterale compensatoren compenseren zijwaartse bewegingen loodrecht op de buisas. Ze zijn essentieel bij installaties waar parallelle leidingen verschillende thermische uitzetting hebben of waar kleine uitlijningsfouten moeten worden opgevangen.
Angulaire compensatoren vangen hoekbewegingen op en worden gebruikt bij bochten in leidingsystemen of waar apparatuur kan kantelen door thermische effecten. Ze zijn vaak te vinden bij verbindingen met grote apparatuur zoals ventilatoren of warmtewisselaars.
Combinaties van bewegingstypen zijn mogelijk met universele compensatoren die meerdere bewegingsrichtingen tegelijk kunnen opvangen. Deze worden ingezet waar complexe bewegingspatronen worden verwacht.
Welke koppelsystemen zijn beschikbaar voor compensatiemanchetten?
Compensatiemanchetten kunnen worden bevestigd via verschillende koppelsystemen, elk ontworpen voor specifieke toepassingen en installatie-eisen: JACOB-koppelingen, TriClamp-verbindingen, klembanden en maatwerkoplossingen.
JACOB-koppelingen bieden een stevige, herbruikbare verbinding die geschikt is voor hogere drukken. Ze zijn populair in industriële toepassingen vanwege hun betrouwbaarheid en eenvoudige installatie. Deze koppelingen zijn ideaal voor permanente installaties.
TriClamp-verbindingen (ook wel Tri-Clover genoemd) zijn standaard in de voedings- en farmaceutische industrie. Ze bieden sanitaire verbindingen die gemakkelijk te demonteren zijn voor reiniging en inspectie. Hun gladde oppervlakken voorkomen bacteriegroei.
Klembanden vormen een kosteneffectieve oplossing voor lagere drukken en tijdelijke installaties. Ze zijn snel te installeren, maar minder geschikt voor kritieke toepassingen of frequent onderhoud.
Maatwerkoplossingen worden ontwikkeld voor unieke installaties waar standaardkoppelsystemen niet volstaan. Dit kunnen speciale flensverbindingen zijn, geïntegreerde bevestigingen of hybride systemen die meerdere functionaliteiten combineren.
De keuze hangt af van factoren zoals:
- Bedrijfsdruk en veiligheidsklasse van de installatie
- Onderhoudsfrequentie en toegankelijkheid
- Hygiëne-eisen en reinigbaarheid
- Budget en levensduurverwachtingen
- Compatibiliteit met bestaande systemen
Hoe Euro Manchetten & Compensatoren helpt met maatwerk compensatieoplossingen
Wij bieden complete ondersteuning voor complexe projecten door onze maatwerkexpertise te combineren met meer dan dertig jaar ervaring in flexibele verbindingen en luchttechniek.
Onze concrete voordelen voor projectmanagers omvatten:
- Snelle technische analyse en advies in de ontwerpfase
- Gecertificeerde producten volgens FDA/ECC- en ATEX-normen
- Eigen productie voor korte levertijden en optimale kwaliteitscontrole
- Cross-industriële kennis voor innovatieve oplossingen
- Uitgebreide filtertechniek en aanverwante producten
Ons maatwerkproces start met een grondige analyse van uw projectspecificaties. We adviseren over materiaalkeuze, bewegingscompensatie en koppelsystemen. Door onze flexibele productiecapaciteit kunnen we unieke oplossingen realiseren die perfect aansluiten bij uw installatie-eisen.
Voor projectondersteuning bieden we technische tekeningen, specificatiedocumenten en installatie-instructies. Onze ervaring in de voedings-, farmaceutische, chemische en energiesector zorgt voor oplossingen die voldoen aan de strengste industriële normen.
Neem contact met ons op voor projectspecifiek advies en snelle offertes die uw planning ondersteunen.
