JACOB verbindingen
FDM- Jacob

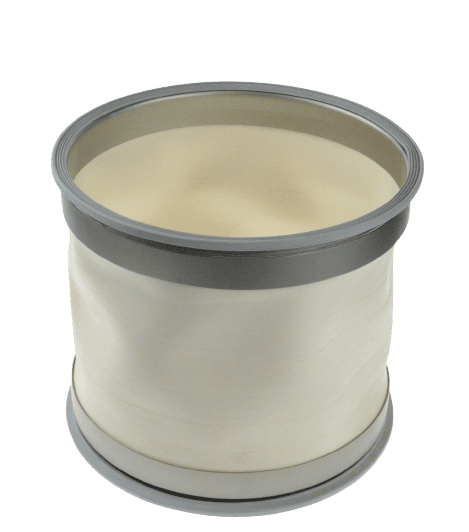

FDM is een flexibele verbinding voorzien van een aangeperste Jacob koppeling.
De Jacob-koppeling wordt op dezelfde manier gemonteerd als oorspronkelijk bedoeld, met een vervangbare pakking en een Quick Connect Clamp voor snelle montage.
Omschrijving
Het kan ook worden gebruikt met een Bolt Connect-klem voor de veiligheid van werknemers in geval van gevaarlijke toepassingen, bijvoorbeeld wanneer de flexibele verbindingen zich in de buurt van een roterende klep, schroeftransporteur, vlinderklep, molen of andere mechanische apparatuur bevinden.
De flexibele zachte verbindingen van FDM zijn een goede aanvulling op het toch al uitgebreide programma van het modulaire Jacob-slangsysteem.
De Jacob Flens stelt on in staat om de manchet te maken in een grote verscheidenheid aan materialen, thermoplasten, rubbers en siliconen. In diktest van 0,3 mm, 1,0 mm, 2,0 mm en zelf 3,0 mm dikte.
Door het gebruik van een U-vormige pakkingring op de flens, die vervangbaar is, kunt u kiezen uit een breed scala aan pakkingmaterialen voor een verscheidenheid aan toepassingen en zelfs metaaldetecteerbare pakkingen.
Door RVS Jacob flenzen op de flexibele aansluiting / flexibele huls te persen, wordt de gehele aansluiting luchtdicht gemaakt en krijgt deze een glad stromingsprofiel.
Er zijn vele toepassingsmogelijkheden, waaronder specifieke mogelijkheden voor weeg- en doseertechnieken, Atex, voedingsmiddelen, chemie, kleur- en metaaldetectie.
Maten
- Jacob is verwisselbaar met KMH, NORO, S&W.
- Diameters, 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 600, 630.
- Minimale lengte is 100mm, geen maximum lengte.
- Flens lengte
• 25mm (optie)
• 55mm (optie)
• Alternatieve aangepaste lengte tussen 25mm en 200mm
Materialen
- Poly Urethane
0.3mm / 1.0mm / 1.5mm - PKPU Poly Urethane with knitted polyester ply
2.0 mm - Silicone
2.0 mm / 3.0 mm - PKSR Polyester Knitted Fabric with Silicone
2.0 mm - EPDM, Gum, Nitrille
2.0 mm / 3.0 mm - PVC, Mipolan
2.0 mm / 3.0 mm
Flens materialen
- Mild Steel Powder coated
- Roestvrijstaal RVS AISI 304 / DIN 1.4301
- Roestvrijstaal RVS AISI 316 Ti / DIN 1.4571
- Aluminum AIMg3
