Tri-Clamp verbindingen
LFR – Tri-Clamp

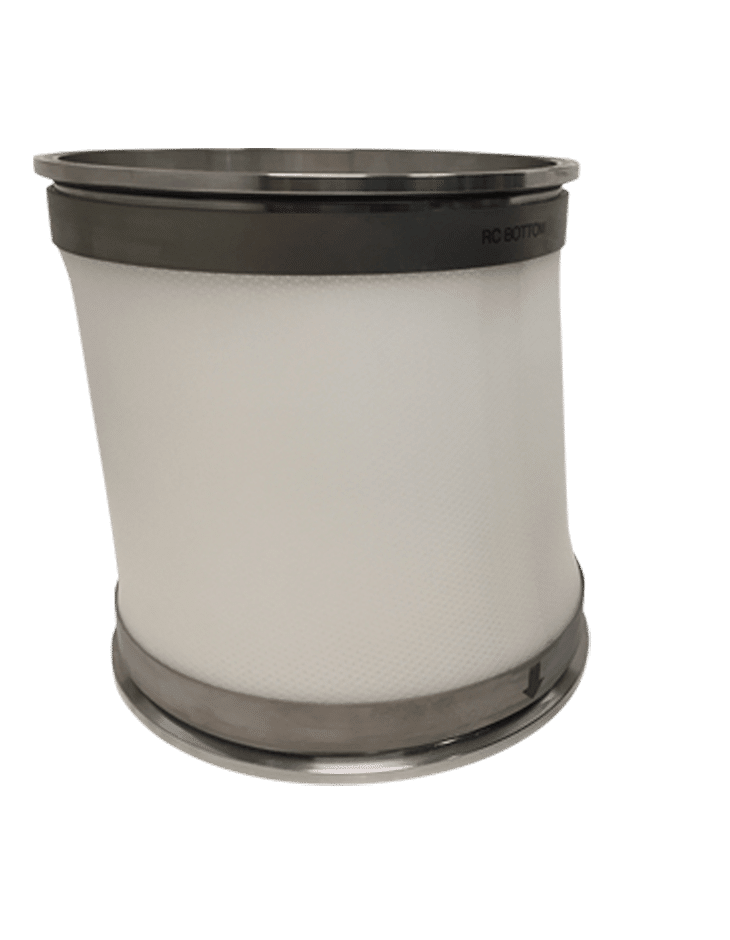

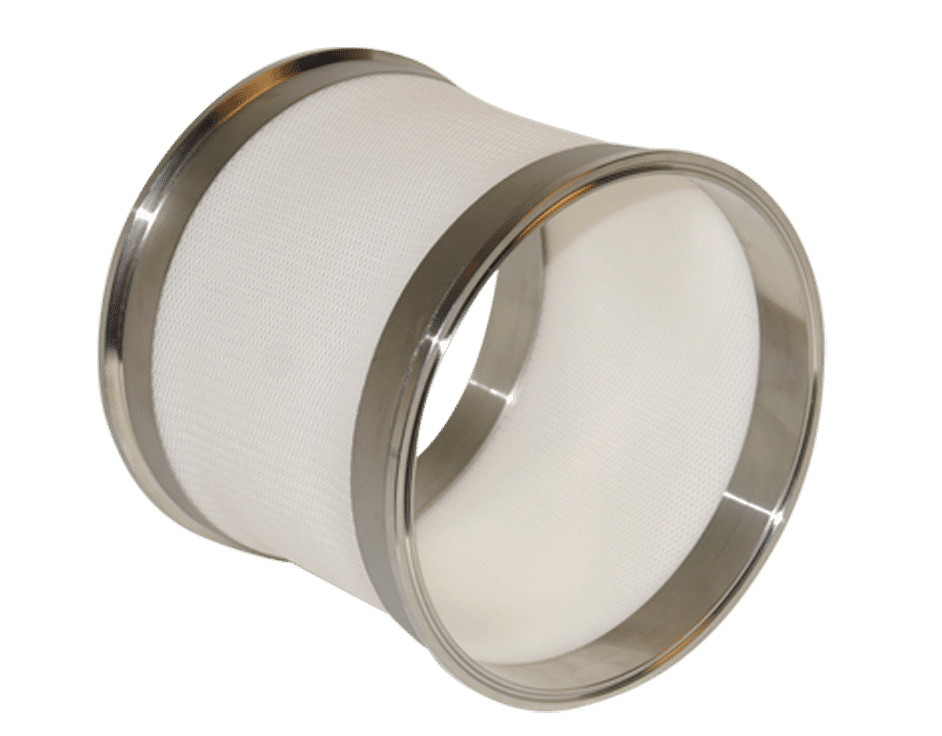

LFR is een flexibele verbinding voorzien van een geperste Tri-clamp koppeling. Persen van RVS AISI 316L / DIN 1.4404 flenzen op de flexibele manchet maakt de gehele verbinding luchtdicht en geeft een vloeiend stromingsprofiel.
Omschrijving
De Tri-clamp koppeling wordt op dezelfde manier gemonteerd als oorspronkelijk bedoeld, met een vervangbare pakking en een Tri-clamp voor snelle montage.
LFR kan worden gebruikt met een 2-bouts klem of scharnierende klem, met vleugelmoeren, zeskantmoeren, gereedschapsontgrendeling of borgmoeren voor de veiligheid van de werknemer in geval van gevaarlijke toepassingen, bijvoorbeeld wanneer de flexibele verbindingen zich dicht bij een roterende sluis, schroeftransporteur, vlinderklep, molen of andere mechanische apparatuur.
De flexibele zachte LFR-verbindingen zijn een geweldige aanvulling op het toch al uitgebreide programma van het modulaire Tri-clamp-slangsysteem.
Het ontwerp van de methode waarbij de flexibele zachte huls op de Tri-clamp flenzen wordt gedrukt, stelt ons in staat om de flexibele huls te maken in een grote verscheidenheid aan materialen zoals thermoplasten, rubbers en siliconen, in diktes van 0,3 mm, 1,0 mm, 2,0 mm en zelfs 3,0 mm.
Door het gebruik van een pakkingring op de flens die vervangbaar is, kunt u kiezen uit een breed scala aan pakkingmaterialen voor een verscheidenheid aan toepassingen, zelfs multimateriaalpakkingen zoals PTFE met een Viton binnenring.
Door RVS Tri-clamp flenzen op de flexibele verbinding te persen, wordt de gehele verbinding luchtdicht gemaakt en krijgt deze een glad stromingsprofiel.
Er zijn vele toepassingsmogelijkheden, waaronder specifieke mogelijkheden voor weeg- en doseertechnieken, Atex, voedingsmiddelen, chemie, kleur- en metaaldetectie.
Maten
- DN 60 – DN 315
- Flens lengte 28 mm
- Tri-clamp Standaarden
• DIN 32676
• ISO 1127
• BS4825pt3
• ASME BPE 2004
• Others
- Tri-clamp alternatieven
• DIN 11864 - Minimum lengte is 100mm, geen maximum
Materialen
- Poly Urethane
0.3mm / 1.0mm / 1.5mm - PKPU Poly Urethane with knitted polyester ply
2.0mm - Silicones
2.0mm / 3.0mm - PKSR Polyester Knitted Fabric with Silicone
2.0mm - EPDM, Gum, Nitrile
2.0mm / 3.0mm - PVC, Mipolan
2.0mm / 3.0mm
Flens materialen
- AISI 316 L / DIN 1.4404
- AISI 304 / DIN 1.4301
- Hastelloy
- PTFE
- Duplex
- Aluminium
- Uranus
