Bij het kiezen van de juiste compensator voor jouw installatie draait het om één centrale vraag: wat vraagt jouw proces precies? Er zijn vier hoofdtypen compensatoren, elk met eigen sterktes en ideale toepassingen. Weefselcompensatoren zijn geschikt voor hoge temperaturen, rubbercompensatoren dempen trillingen en geluid, metaalcompensatoren weerstaan extreme procesomstandigheden, en flexibele manchetten zijn de go-to-keuze voor poeder- en luchttransport. Welk type het beste past bij jouw situatie, hangt af van temperatuur, druk, medium en veiligheidseisen zoals ATEX of FDA/ECC.
Welk type compensator past bij welk proces?
Compensatoren zijn flexibele verbindingen die beweging, trillingen en uitzetting in leidingsystemen opvangen. Ze beschermen installaties tegen mechanische stress en verlengen de levensduur van apparatuur. In de procesindustrie is de keuze voor het juiste type bepalend voor zowel veiligheid als bedrijfscontinuïteit.

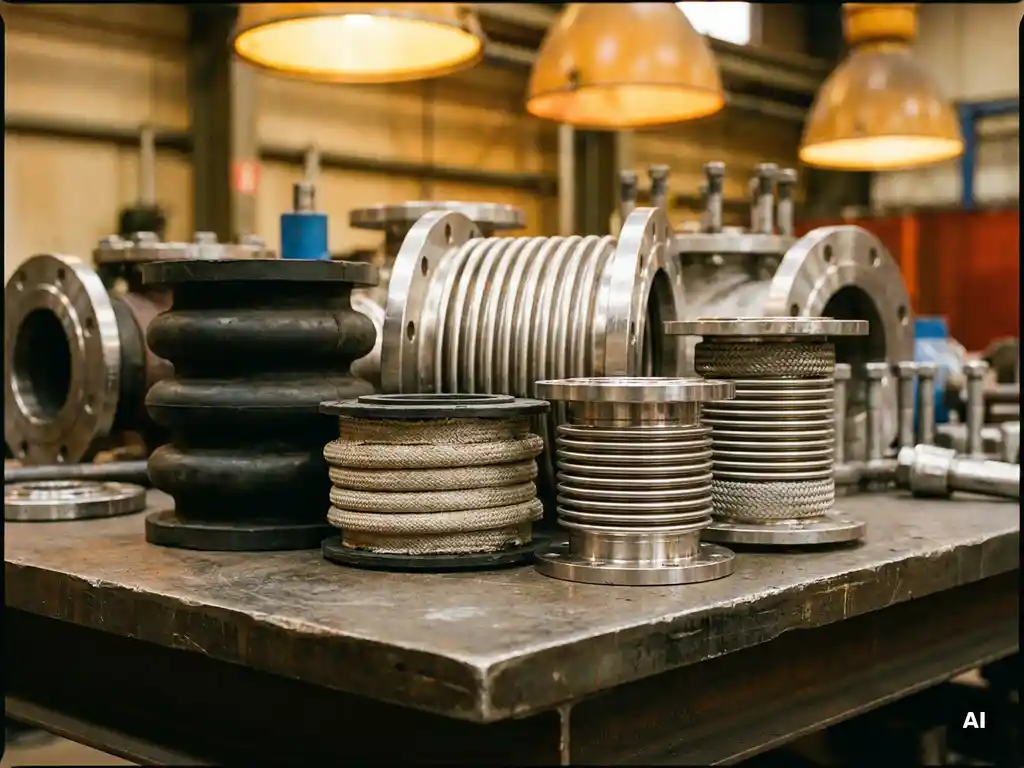

De vier meest gebruikte soorten compensatoren zijn:
- Weefselcompensatoren voor hoge temperaturen
- Rubbercompensatoren voor trillings- en geluidsdemping
- Metaalcompensatoren voor extreme procesomstandigheden
- Flexibele manchetten voor poeder- en luchttransport
Hieronder bespreken we elk type in detail, zodat je precies weet wanneer je welke compensator nodig hebt.
1: Weefselcompensatoren voor hoge temperaturen
Weefselcompensatoren zijn de eerste keuze wanneer hoge temperaturen en thermische uitzetting een rol spelen. Ze bestaan uit meerdere lagen technisch weefsel, soms gecombineerd met isolatiemateriaal, en kunnen temperaturen aan die voor rubber of metaal te hoog zijn.
Deze compensatoren worden veel toegepast in rookgaskanalen, verbrandingsinstallaties, gasturbines en industriële ovens. Ze vangen thermische beweging op in grote kanalen zonder de constructie te belasten. Dankzij hun lage gewicht en flexibele opbouw zijn ze ook relatief eenvoudig te monteren en te vervangen.
Weefselcompensatoren zijn beschikbaar in ATEX-gecertificeerde uitvoeringen, wat ze geschikt maakt voor omgevingen met explosiegevaar. Ze zijn ideaal voor engineers in de energie- en chemische industrie die te maken hebben met hoge procestemperaturen en strenge veiligheidseisen. Bekijk ons volledige overzicht van flexibele verbindingen voor alle beschikbare materialen en configuraties.
2: Rubbercompensatoren voor trillings- en geluidsdemping
Rubbercompensatoren blinken uit in het absorberen van trillingen en het reduceren van geluidstransmissie in leidingsystemen. De elastische eigenschappen van rubber maken het materiaal bij uitstek geschikt om mechanische schokken op te vangen die anders schade zouden veroorzaken aan pompen, compressoren en aansluitende leidingen.
Je vindt rubbercompensatoren veel terug in HVAC-installaties, waterbehandelingsinstallaties, koelsystemen en industriële pompsystemen. Ze compenseren ook axiale, laterale en hoekbewegingen tegelijk, wat ze veelzijdig maakt in complexe installaties.
Rubbercompensatoren zijn leverbaar in verschillende rubbersoorten, waaronder EPDM, NBR en neopreen, afhankelijk van het medium en de chemische belasting. Voor toepassingen in de voedingsmiddelenindustrie zijn FDA/ECC-gecertificeerde uitvoeringen beschikbaar. Dit type is bij uitstek geschikt voor installaties waar geluidshinder of mechanische trillingen een probleem vormen voor de omgeving of apparatuur.
3: Metaalcompensatoren voor extreme procesomstandigheden
Metaalcompensatoren zijn ontworpen voor de zwaarste omstandigheden: hoge drukken, extreme temperaturen en agressieve media die rubber of weefsel niet aankunnen. De balg, meestal uitgevoerd in roestvrij staal of PTFE-bekleed, zorgt voor de benodigde flexibiliteit zonder in te leveren op mechanische sterkte.
In de petrochemie, chemische industrie en offshoretoepassingen zijn metaalcompensatoren een standaard onderdeel van de installatie. Ze worden gebruikt in stoomleidingen, zuurleidingen en systemen met hoge interne druk. Metaalcompensatoren zijn bestand tegen corrosieve media en kunnen worden uitgevoerd met speciale lassen en flensverbindingen voor drukklasse-eisen.
Voor procesindustrie-engineers die werken met gevaarlijke stoffen of explosieve atmosferen zijn ATEX-gecertificeerde metaalcompensatoren essentieel. Ze bieden de hoogste mate van procesveiligheid en zijn geschikt voor installaties waarbij geen enkel compromis mogelijk is. Wil je weten welke branches wij bedienen met deze oplossingen? Bekijk dan onze industriële toepassingen per sector.
4: Flexibele manchetten voor poeder- en luchttransport
Flexibele manchetten zijn de meest veelzijdige compensatoren in het portfolio en worden specifiek ingezet voor het transport van poeder, granulaat en lucht in pneumatische systemen. Ze verbinden apparatuur zoals mixers, transporteurs, filters en silo’s op een trillingsvrije manier.
De kracht van flexibele manchetten zit in hun aanpasbaarheid. Ze zijn leverbaar in vrijwel alle afmetingen, materialen en koppelsystemen, waaronder JACOB, TriClamp en klembanden. Voor de voedingsmiddelen- en farmaceutische industrie zijn FDA/ECC-gecertificeerde uitvoeringen beschikbaar die voldoen aan de strengste hygiënenormen.
Flexibele manchetten worden ook ingezet in cleanrooms, laboratoria en productiefaciliteiten waar kruisbesmetting voorkomen moet worden. Ze zijn eenvoudig te reinigen, snel te vervangen en kunnen worden toegepast in ATEX-zones wanneer de juiste materialen worden gekozen. Dit maakt ze tot een praktische keuze voor engineers die werken in gecertificeerde omgevingen met wisselende procesbehoeften.
Het juiste type kiezen voor jouw installatie
De keuze tussen weefsel-, rubber-, metaal- en flexibele manchetcompensatoren hangt af van een combinatie van factoren. Er is geen universeel beste keuze, maar er zijn wel duidelijke richtlijnen:
- Temperatuur: Bij hoge temperaturen boven 150 graden Celsius kies je voor weefsel- of metaalcompensatoren
- Trillingen en geluid: Rubbercompensatoren zijn de meest effectieve oplossing voor mechanische demping
- Druk en agressieve media: Metaalcompensatoren bieden de meeste weerstand bij extreme procesomstandigheden
- Poeder- en luchttransport: Flexibele manchetten zijn het meest geschikt voor pneumatische systemen en bulkgoed
- Certificeringen: Controleer altijd of ATEX of FDA/ECC vereist is voor jouw specifieke toepassing
Twijfel je over welk type het beste past bij jouw installatie? De combinatie van medium, temperatuur, druk en veiligheidseisen bepaalt de uiteindelijke keuze. Een specialist die de technische details kent van jouw proces kan hierin het verschil maken.
