Een beladingsbalg correct installeren in een geautomatiseerde productielijn vraagt om meer dan alleen een bout aandraaien. De balg vervult een cruciale functie: hij absorbeert trillingen, compenseert thermische uitzetting en beschermt aangrenzende componenten tegen slijtage. Een verkeerde installatie leidt tot vroegtijdig falen, onnodige stilstand en in het ergste geval tot veiligheidsrisico’s. In deze handleiding doorloop je stap voor stap alles wat nodig is om een beladingsbalg vakkundig te implementeren, van voorbereiding tot en met periodiek onderhoud.
Vereisten en voorbereiding voor montage
Voordat je ook maar één component aanraakt, breng je de procescondities volledig in kaart. Een beladingsbalg wordt blootgesteld aan specifieke drukken, temperaturen, media en bewegingspatronen. Zonder een helder beeld van deze parameters loop je het risico de verkeerde balg te selecteren of de installatie onjuist uit te voeren.
Verzamel de volgende informatie en hulpmiddelen voorafgaand aan de montage:
- Maximale en minimale bedrijfstemperatuur en druk van het systeem
- Type medium dat door de lijn stroomt (gas, vloeistof, poeder, stoom)
- Aanwezigheid van agressieve stoffen of explosieve atmosferen (ATEX-zones)
- Verwachte bewegingsrichting: axiaal, lateraal of hoekig
- Flensafmetingen en koppelsysteem (JACOB, TriClamp, klemband of custom)
- Momentsleutel, meetlint, afdichtingsmiddel en persoonlijke beschermingsmiddelen
Controleer daarnaast of de lijn volledig drukloos en spanningsvrij is gemaakt. Zorg dat het systeem gereinigd is en dat er geen restdruk op de aansluitpunten staat. Pas wanneer aan alle veiligheidsprotocollen is voldaan, ga je door naar de volgende stap.
Selecteer de juiste beladingsbalg voor jouw lijn
De materiaalkeuze en het type balg bepalen voor een groot deel de levensduur en betrouwbaarheid van de installatie. Niet elke beladingsbalg is geschikt voor elke toepassing. In de voedingsmiddelenindustrie gelden FDA/ECC-eisen aan contactmaterialen, terwijl in de chemie of petrochemie ATEX-certificering vereist is voor gebruik in explosieve atmosferen.
- Bepaal het vereiste materiaal op basis van het medium en de temperatuur: rubber voor standaardtoepassingen, PTFE voor agressieve chemicaliën, of metaal voor hoge drukken en temperaturen.
- Controleer of de balg beschikt over de benodigde certificeringen voor jouw sector, zoals FDA/ECC voor voeding en farmacie of ATEX voor explosieveilige omgevingen.
- Kies het juiste koppelsysteem dat aansluit op de bestaande flensmaten in jouw productielijn.
- Verifieer de nominale doorlaat, de maximale compressie- en extensiewaarden, en de toegestane laterale verplaatsing.
Twijfel je over de juiste specificaties voor jouw specifieke situatie? Wij ontwikkelen en produceren maatwerk flexibele verbindingen die exact aansluiten op de eisen van jouw installatie. Elke productielijn is uniek, en een op maat gemaakte oplossing voorkomt compromissen op het gebied van veiligheid of prestaties. Wanneer de balg geselecteerd en beschikbaar is, ga je over tot de daadwerkelijke montage.

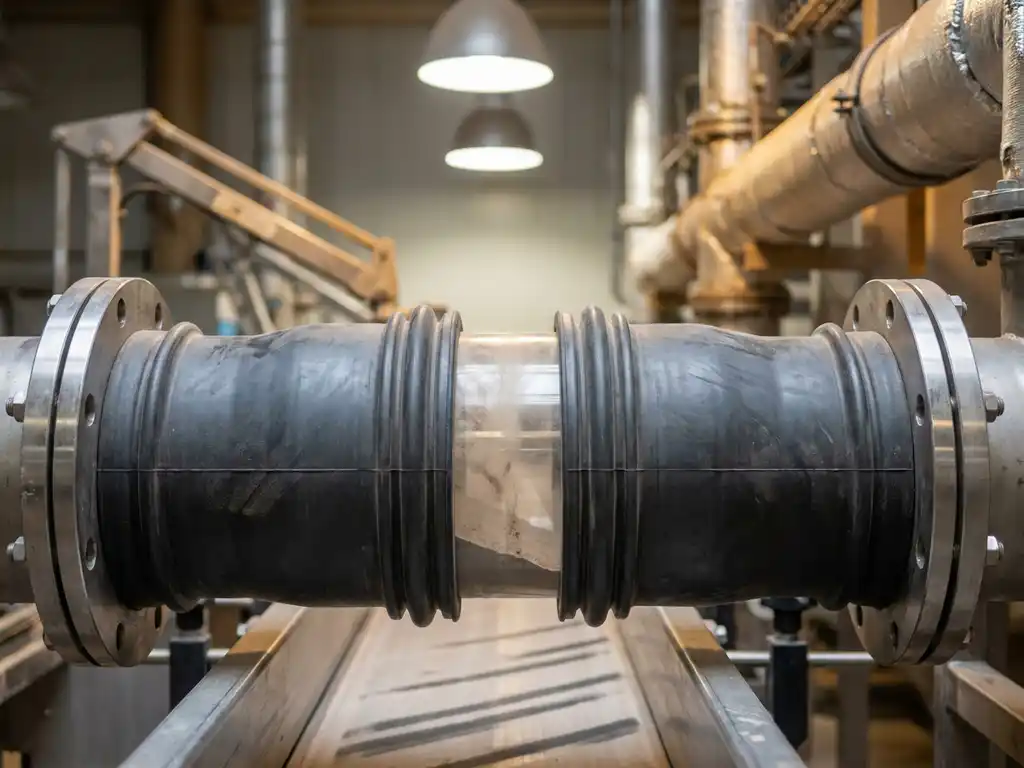

Monteer de balg correct in de productielijn
Een correcte montage begint met het controleren van de uitlijning van de aansluitpunten. Assen die niet op één lijn liggen, veroorzaken ongelijkmatige belasting op de balg en versnellen slijtage aanzienlijk. Neem hier de tijd voor; haastige montage is een van de meest voorkomende oorzaken van vroegtijdig falen.
- Reinig de flensvlakken grondig en verwijder eventuele corrosie, verf of vuil dat de afdichting kan belemmeren.
- Plaats de balg in de neutrale positie, zonder voorspanning, compressie of rek. De balg mag nooit als compensatie voor een slechte uitlijning worden gebruikt.
- Bevestig de flenzen handmatig en controleer nogmaals de uitlijning met een waterpas of uitlijngereedschap.
- Draai de bevestigingsbouten kruislings aan volgens het voorgeschreven aanhaalmoment. Vermijd overmatig aandraaien, want dat beschadigt de afdichtingsring.
- Controleer of de balg vrij kan bewegen in de gewenste richting zonder dat omliggende constructiedelen de beweging blokkeren.
Na de montage controleer je visueel of de balg symmetrisch geplaatst is en geen zichtbare vervormingen vertoont. Een goed gemonteerde balg zit recht, zit strak maar niet gespannen, en heeft aan alle zijden een gelijkmatige flensspleet. Als dit niet het geval is, demonteer je de balg en herhaal je de uitlijningsstap.
Valideer de installatie voor ingebruikname
Voordat je de productielijn opstart, voer je een gecontroleerde validatieprocedure uit. Dit is het moment om eventuele fouten op te sporen zonder risico op schade aan product, installatie of personeel.
- Voer een visuele eindcontrole uit op alle bevestigingspunten, afdichtingen en de positie van de balg.
- Zet het systeem langzaam onder druk via een gecontroleerde druktest, bij voorkeur met lucht of stikstof, en controleer op lekkage.
- Verhoog de druk stapsgewijs naar de nominale bedrijfsdruk en observeer het gedrag van de balg gedurende minimaal vijf minuten.
- Controleer bij systemen met thermische belasting de balg nogmaals nadat de bedrijfstemperatuur is bereikt, omdat thermische uitzetting de spanning op de verbinding kan wijzigen.
Als de balg lekt, ongewone geluiden produceert of zichtbaar vervormt onder druk, schakel dan direct de installatie uit en onderzoek de oorzaak. Wanneer de druktest succesvol is doorlopen zonder afwijkingen, is de installatie klaar voor ingebruikname. Documenteer de testresultaten voor je technisch dossier.
Onderhoud en inspectie tijdens bedrijf
Een beladingsbalg is geen onderhoudsvrij component. Regelmatige inspectie verlengt de levensduur aanzienlijk en voorkomt onverwachte stilstand. Stel een inspectieplan op dat past bij de bedrijfsintensiteit en de procesomstandigheden van jouw lijn.
Voer bij elke inspectie de volgende controles uit:
- Visuele controle op scheuren, slijtage, blaasvorming of verkleuringen op de balglip en de flenzen
- Controle op lekkage rondom de aansluitpunten
- Beoordeling van de bewegingsvrijheid: beweegt de balg nog soepel zonder weerstand?
- Controle op corrosie of mechanische beschadiging aan bevestigingsbouten en flenzen
Overweeg ook een vouwbalg als alternatief wanneer jouw lijn grote axiale bewegingen of frequente trillingen moet opvangen, want dat type is specifiek ontworpen voor toepassingen met een hogere dynamische belasting. Vervang de balg preventief op basis van de aanbevolen levensduur van de fabrikant of eerder als inspecties afwijkingen tonen. Proactief vervangen kost minder dan een ongeplande productiestop.
