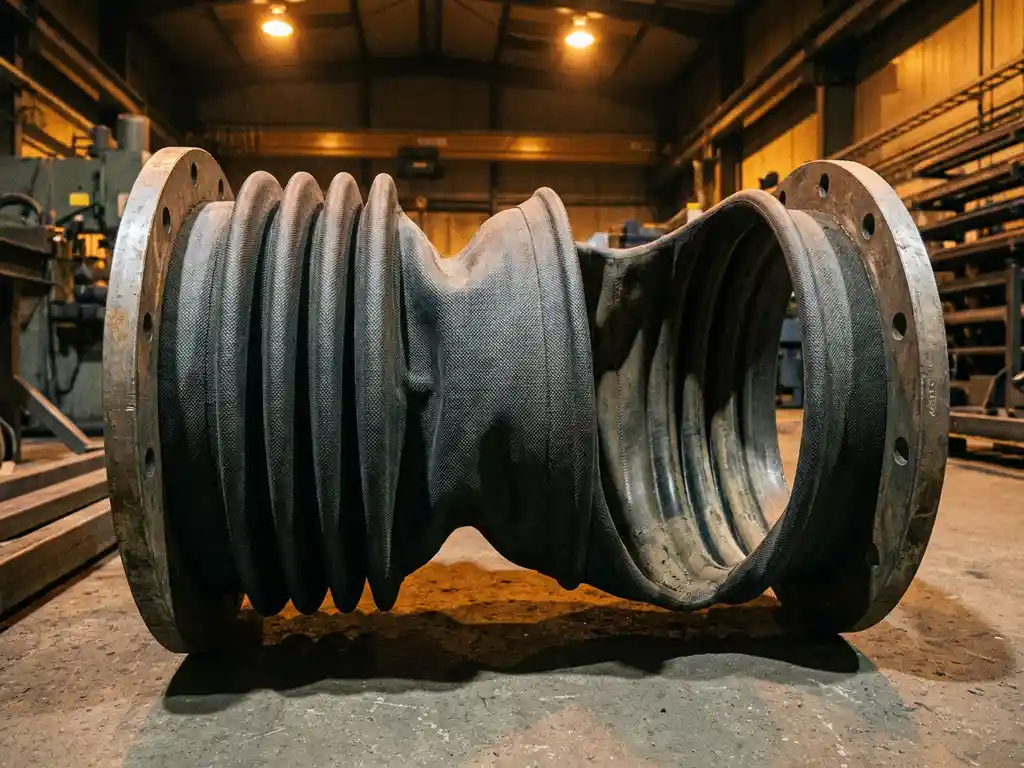

Werkdruk is de belangrijkste technische parameter bij de selectie van een beladingsbalg. Hoe hoger de werkdruk in een systeem, hoe strenger de eisen aan materiaal, wanddikte, verstevigingslagen en aansluitingen. Voor technische engineers in de procesindustrie is dit onderscheid cruciaal: een verkeerd gedimensioneerde balg leidt tot voortijdig falen, stilstand en veiligheidsrisico’s. De vragen hieronder geven antwoord op de meest relevante keuzeoverwegingen.
Welke drukklassen zijn relevant voor beladingsbalgen?
Beladingsbalgen worden doorgaans ingedeeld in lage druk (tot circa 0,5 bar), middendruk (0,5 tot 6 bar) en hoge druk (boven 6 bar). Welke klasse van toepassing is, hangt af van het procesmedium, de temperatuur en de dynamische belasting in het systeem. De drukklasse bepaalt direct welke materialen, wanddiktes en verstevigingsconstructies nodig zijn.
In de voedingsmiddelen- en farmaceutische industrie wordt vaak gewerkt met relatief lage werkdrukken, maar gelden tegelijkertijd strenge hygiëne-eisen. In de chemische industrie en petrochemie komen hogere drukken voor, waarbij de balg ook bestand moet zijn tegen agressieve media. Voor elke drukklasse gelden andere normen en testprocedures, en het is essentieel dat de geselecteerde beladingsbalg is gedimensioneerd op de maximale werkdruk van het systeem, inclusief een veiligheidsmarge voor piekbelastingen.
Hoe beïnvloedt werkdruk de materiaalkeuze van een balg?
Hogere werkdruk vereist materialen met een hogere treksterkte, betere vermoeiingsweerstand en grotere dimensionale stabiliteit. Bij lage werkdrukken volstaat vaak een flexibel rubbermateriaal of een weefselverstevigde uitvoering. Bij hogere drukken wordt PTFE, siliconen met inlegverstevigingen of metaal steeds relevanter als materiaalkeuze voor de balg.
Rubber is kosteneffectief en goed bestand tegen trillingen, maar heeft een beperkte drukgrens en is gevoeliger voor vermoeiing bij cyclische drukwisselingen. PTFE biedt uitstekende chemische bestendigheid en is geschikt voor hogere temperaturen, maar is minder flexibel bij grote bewegingsamplitudes. Metalen balgen kunnen de hoogste drukken aan, maar vragen om een nauwkeurige installatie om vermoeiingsbreuk te voorkomen.
Naast het basismateriaal speelt ook de constructie een rol. Verstevigingsringen, inleglagen van aramide of roestvrij staal en de profielgeometrie van de vouwen bepalen mede hoeveel druk een balg structureel aankan zonder te vervormen of te lekken.
Wat is het verschil tussen werkdruk en piekdruk bij balgen?
Werkdruk is de continue, stabiele druk waaronder een balg normaal gesproken functioneert. Piekdruk is de kortdurende maximale druk die optreedt bij opstart, afsluiting van kleppen of drukstoten in het systeem. Een beladingsbalg moet altijd zijn gedimensioneerd op de piekdruk, niet alleen op de werkdruk.
Het verschil tussen beide waarden kan aanzienlijk zijn. In systemen met pneumatische afsluiting of snelwerkende kleppen kunnen drukstoten tijdelijk twee tot drie keer hoger zijn dan de nominale werkdruk. Als een balg alleen is gekozen op basis van de gemiddelde werkdruk, kan herhaalde blootstelling aan piekdruk leiden tot scheurvorming in de balgwand of loslating van flensverbindingen.
Bij het specificeren van een balg is het daarom verstandig om de piekdrukwaarden uit het procesontwerp op te vragen bij de systeemontwerper, en deze expliciet mee te nemen in het selectieproces. Wij adviseren altijd om ook de frequentie van drukstoten mee te wegen, omdat dit direct invloed heeft op de vermoeiingslevensduur van de balg.
Wanneer is een metalen balg beter dan een rubberen balg?
Een metalen balg is beter dan een rubberen balg wanneer de werkdruk hoog is, de temperatuur extreem is, het medium agressief of brandbaar is, of wanneer absolute lekdichtheid vereist is. Metaal biedt superieure mechanische sterkte en is bestand tegen een breed scala aan chemische media zonder degradatie.
Rubberen balgen presteren uitstekend bij lagere drukken, grotere bewegingsamplitudes en toepassingen waarbij demping van trillingen en geluid prioriteit heeft. Ze zijn eenvoudiger te installeren, lichter van gewicht en goedkoper in aanschaf. Voor veel standaard HVAC- en voedseltoepassingen is rubber de meest praktische keuze.
Metalen balgen, ook wel vouwbalgen genoemd, zijn de aangewezen keuze in de petrochemie, bij stoomtoepassingen, bij cryogene media en in systemen waar de procestemperatuur structureel boven de 150 graden Celsius ligt. Ze zijn ook de standaardkeuze wanneer ATEX-certificering vereist is en vonkvorming door statische ontlading uitgesloten moet worden.
Hoe beïnvloedt werkdruk de levensduur van een beladingsbalg?
Hogere werkdruk verkort de levensduur van een beladingsbalg wanneer het materiaal en de constructie niet zijn afgestemd op die druk. De combinatie van continue drukbelasting en mechanische beweging (trillingen, axiale of laterale verplaatsing) versnelt vermoeiing van het balgmateriaal, wat leidt tot microscheurvorming en uiteindelijk falen.
De levensduur wordt niet alleen bepaald door de absolute drukwaarde, maar door het samenspel van meerdere factoren:
- Drukwisselfrequentie: Hoe vaker de druk fluctueert, hoe sneller vermoeiing optreedt
- Bewegingsamplitude: Grotere axiale of laterale verplaatsingen werken destructief samen met hoge druk
- Temperatuur: Hoge temperaturen versnellen materiaalveroudering, vooral bij elastomeren
- Mediumagressiviteit: Chemische inwerking tast de balgwand aan en verlaagt de resterende drukweerstand
Een goed gedimensioneerde balg, gekozen op basis van alle bovengenoemde parameters, kan jarenlang probleemloos functioneren. Een ondergekwalificeerde balg kan al binnen enkele maanden bezwijken. Wij bieden maatwerkontwikkeling waarbij al deze factoren systematisch worden meegewogen om de optimale balans te vinden tussen levensduur, prestatie en kosten.
Welke certificeringen zijn vereist voor balgen onder hoge werkdruk?
Voor balgen onder hoge werkdruk zijn de meest relevante certificeringen ATEX (voor explosiegevaarlijke omgevingen), PED (Pressure Equipment Directive, de Europese drukapparatuurrichtlijn) en FDA of EG 1935/2004 (voor contact met voedingsmiddelen of farmaceutische media). Welke certificering verplicht is, hangt af van de toepassing, het procesmedium en de lokale wet- en regelgeving.
ATEX en PED: veiligheid in gevaarlijke omgevingen
De ATEX-richtlijn is verplicht wanneer een balg wordt toegepast in een zone met explosiegevaar, bijvoorbeeld bij brandbare gassen of stofexplosierisico. Dit stelt eisen aan de elektrische geleidbaarheid van het balgmateriaal, de aarding en de constructie. De PED-richtlijn is van toepassing op drukapparatuur boven bepaalde drempel- en volumewaarden en vereist een conformiteitsbeoordeling door een aangemelde instantie.
FDA en EG 1935/2004: voedselveiligheid en farmacie
In de voedingsmiddelen- en farmaceutische industrie moet het balgmateriaal aantoonbaar veilig zijn voor contact met het procesmedium. FDA-goedkeuring en conformiteit met EG 1935/2004 garanderen dat er geen migratie van schadelijke stoffen plaatsvindt. Dit stelt specifieke eisen aan het gebruikte elastomeer of PTFE-compound, en vereist traceerbare documentatie van de materiaalsamenstelling.
Wij beschikken over gecertificeerde uitvoeringen voor zowel ATEX- als FDA/EG 1935/2004-toepassingen, en begeleiden engineers bij het selecteren van de juiste gecertificeerde balg voor hun specifieke procesomstandigheden en drukklasse.
