Hoe installeer je compensatoren in leidingsystemen?

Compensatoren installeren in leidingsystemen vereist zorgvuldige planning en correcte uitvoering om thermische uitzetting, trillingen en bewegingen op te vangen. Een juiste installatie voorkomt systeemschade en garandeert optimale prestaties. De installatieprocedure omvat voorbereiding, positionering, montage en validatie, waarbij elke stap cruciaal is voor een betrouwbare werking.

Wat zijn compensatoren en waarom zijn ze essentieel in leidingsystemen?

Compensatoren zijn flexibele verbindingen die thermische uitzetting, trillingen en bewegingen in leidingsystemen opvangen. Ze voorkomen spanningen op buizen en apparatuur door bewegingen te absorberen die ontstaan door temperatuurwisselingen, drukveranderingen of mechanische trillingen.

In de procesindustrie zijn compensatoren onmisbaar omdat leidingsystemen continu worden blootgesteld aan wisselende bedrijfsomstandigheden. Zonder deze flexibele elementen kunnen buizen barsten, lassen falen of kan apparatuur beschadigd raken.

Er bestaan drie hoofdtypen compensatoren:

Rubbercompensatoren – Geschikt voor lage tot matige temperaturen en drukken, bieden uitstekende trillingdemping
Metalen compensatoren – Bestand tegen hoge temperaturen en drukken, ideaal voor stoom- en chemische toepassingen
Weefselcompensatoren – Flexibel en kosteneffectief voor luchtkanalen en lagedruksysteemen

Elk type heeft specifieke toepassingen in sectoren zoals voeding, farmacie, chemie en energie. De keuze hangt af van de bedrijfsomstandigheden, het medium en de vereiste certificeringen, zoals ATEX- of FDA-goedkeuring.

Welke voorbereiding is nodig voor de installatie van compensatoren?

Grondige voorbereiding bepaalt het succes van de installatie van compensatoren. Begin met een complete systeemanalyse waarin je bewegingsrichtingen, temperaturen, drukken en chemische compatibiliteit vaststelt. Deze informatie bepaalt de materiaalkeuze en installatiespecificaties.

Pre-installatiechecklist:

Controleer technische tekeningen en specificaties
Verifieer de materiaalkeuze aan de hand van de procesomstandigheden
Controleer vereiste certificeringen (ATEX, FDA/ECC)
Verzamel de juiste gereedschappen en hijsmiddelen
Plan veiligheidsmaatregelen en werkvergunningen
Controleer leveringsomvang en accessoires

Voor manchetten in luchttechniek zijn aanvullende overwegingen nodig, zoals luchtsnelheden en drukverlies. Zorg dat alle betrokkenen bekend zijn met de installatieprocedure en veiligheidseisen.

Certificeringsvereisten variëren per toepassing. ATEX-certificering is verplicht in explosiegevaarlijke omgevingen, terwijl FDA/ECC-goedkeuring noodzakelijk is voor voedingsmiddelen- en farmaceutische toepassingen.

Hoe bepaal je de juiste positie en oriëntatie van compensatoren?

De optimale positionering van compensatoren vereist inzicht in systeembewegingen en toegankelijkheid voor onderhoud. Plaats compensatoren waar de grootste bewegingen optreden, meestal nabij warmtebronnen, pompen of apparatuur die trillingen veroorzaakt.

Belangrijke positioneringsrichtlijnen:

Houd rekening met alle bewegingsrichtingen: axiale, laterale en angulaire bewegingen. Compensatoren moeten deze bewegingen kunnen opvangen zonder overbelasting. Plaats ze niet direct na bochten of vernauwingen waar turbulentie ontstaat.

Temperatuurzones zijn cruciaal voor de positionering. Installeer compensatoren in gebieden waar temperatuurgradiënten het grootst zijn. Dit maximaliseert hun effectiviteit bij het opvangen van thermische uitzetting.

Zorg voor voldoende toegankelijkheid voor inspectie en onderhoud. Compensatoren hebben regelmatige controle nodig en moeten vervangbaar zijn zonder grote demontagewerkzaamheden. Plan minimaal 500 mm vrije ruimte rondom voor onderhoudstoegang.

Houd rekening met de drukrichting en het stromingspatroon. Compensatoren werken optimaal wanneer ze correct zijn georiënteerd ten opzichte van de hoofdstroomrichting en drukbelasting.

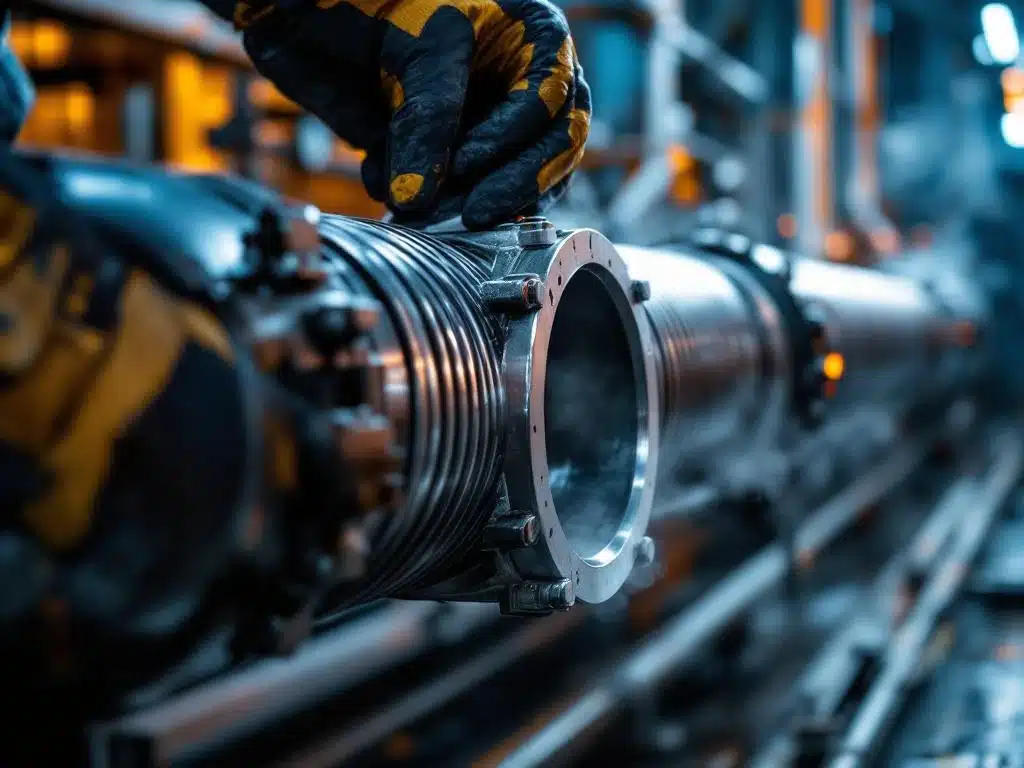

Wat zijn de stap-voor-stap installatieprocedures?

De installatieprocedure begint met systeemvoorbereiding en eindigt met functionele controle. Volg deze stappen nauwkeurig om een betrouwbare werking te garanderen en vroegtijdige slijtage te voorkomen.

Installatiestappen in volgorde:

Systeemvoorbereiding – Sluit het systeem af, druk de leidingen af en reinig de aansluitvlakken grondig
Compensatorinspectie – Controleer op transportschade en verifieer de specificaties aan de hand van de bestelling
Positionering – Plaats de compensator in de juiste oriëntatie en controleer de uitlijning met aangrenzende leidingen
Aansluitingen – Bevestig flenzen met de juiste aandraaimomenten volgens de fabrikantspecificaties
Uitlijning controleren – Verifieer dat er geen spanning op de compensator staat in neutrale positie
Eindcontrole – Inspecteer alle verbindingen en documenteer de installatie

Aandraaimomenten zijn cruciaal voor een betrouwbare afdichting. Te weinig spanning veroorzaakt lekkage, te veel spanning beschadigt pakkingen of het compensatormateriaal. Gebruik altijd gekalibreerde momentsleutels.

Voor speciale toepassingen kunnen aanvullende stappen nodig zijn, zoals technische validatie van bewegingslimieten of drukbeproevingen.

Welke veelgemaakte fouten moet je vermijden tijdens installatie?

Kritieke installatiefouten kunnen leiden tot vroegtijdige slijtage, lekkages of complete systeemuitval. De meest voorkomende fouten zijn verkeerde uitlijning, onvoldoende bewegingsruimte en een onjuiste materiaalkeuze voor de toepassing.

Veelgemaakte fouten en gevolgen:

Verkeerde uitlijning – Veroorzaakt ongelijkmatige belasting en vroegtijdige slijtage van het compensatormateriaal
Onvoldoende bewegingsruimte – Beperkt de functie van de compensator en kan leiden tot overbelasting
Onjuiste aandraaimomenten – Te strak beschadigt materiaal, te los veroorzaakt lekkages
Negeren van transportbeveiliging – Het vergeten verwijderen van transportsteunen blokkeert beweging
Verkeerde oriëntatie – Vermindert de effectiviteit en kan structurele schade veroorzaken

Installatie nabij warmtebronnen vereist extra aandacht. Zorg voor adequate isolatie en houd rekening met thermische uitzetting tijdens opstart. Plan een geleidelijke opwarming om plotselinge bewegingen te voorkomen.

Documentatie van installatiegegevens is essentieel voor toekomstig onderhoud. Noteer installatiedatum, specificaties en uitgangspositie van de compensator.

Hoe test en valideer je de geïnstalleerde compensatoren?

Testen en valideren bevestigen de correcte werking en naleving van veiligheidseisen. Begin met een visuele inspectie, gevolgd door functionele tests en drukbeproevingen volgens geldende normen en fabrikantspecificaties.

Testprocedures omvatten:

Een druktest bij 1,5 maal de bedrijfsdruk om de dichtheid te verifiëren. Controleer alle aansluitingen op lekkages met zeepsop of elektronische lekdetectie. Documenteer testdruk en resultaten.

Een bewegingstest door het systeem geleidelijk op te warmen en de compensatorbeweging te observeren. Controleer of de beweging vrij verloopt, zonder blokkering of abnormale geluiden.

Functievalidatie tijdens normale bedrijfsomstandigheden. Monitor de compensator gedurende de eerste bedrijfsdagen op ongewone trillingen, geluiden of bewegingen die op problemen duiden.

Voor luchtfiltratiesystemen zijn aanvullende tests nodig voor luchtstroom en drukverlies. Verifieer dat compensatoren geen negatieve impact hebben op de systeemprestaties.

Documentatie-eisen variëren per industrie. Farmaceutische en voedingsmiddelenapplicaties vereisen uitgebreide validatierapporten, terwijl standaard industriële toepassingen een basisregistratie nodig hebben.

Hoe Euro Manchetten & Compensatoren helpt bij de installatie van compensatoren

Wij bieden complete ondersteuning bij de installatie van compensatoren, van ontwerp tot en met commissioning. Onze expertise in maatwerkoplossingen en certificeringen garandeert optimale systeemintegratie voor elke industriële toepassing.

Onze installatieondersteuning omvat:

Technische advisering voor materiaalkeuze en positionering
Maatwerkcompensatoren voor specifieke toepassingen
ATEX- en FDA/ECC-gecertificeerde producten
Installatie-instructies en technische documentatie
On-site ondersteuning tijdens kritieke installaties
Validatieondersteuning voor gereguleerde industrieën

Door onze jarenlange ervaring in de filtertechniek kunnen wij unieke oplossingen ontwikkelen voor complexe installatie-uitdagingen. Onze flexibele productieprocessen maken spoedleveringen mogelijk voor noodwerkzaamheden.

Heeft u vragen over de installatie van compensatoren of zoekt u maatwerkoplossingen? Neem contact op met onze technische specialisten voor persoonlijk advies en ondersteuning bij uw project.
