Hoe monteer je een vouwbalg zonder beschadiging van het materiaal?

Een vouwbalg correct monteren klinkt eenvoudig, maar in de praktijk gaat er verrassend veel mis. Verkeerde uitlijning, te strak aangedraaide bevestigingen of beschadigd materiaal tijdens de plaatsing leiden tot lekkage, vroegtijdige slijtage of zelfs stilstand van je installatie. Of je nu werkt met een standaard vouwbalg of een specifieke beladingsbalg, een zorgvuldige montage is de basis voor een lange levensduur en betrouwbare werking.

In deze handleiding doorloop je stap voor stap het volledige montageproces, van voorbereiding tot eindcontrole. Zo weet je precies wat je nodig hebt, waar je op moet letten en welke fouten je moet vermijden.

Benodigde materialen en gereedschap voor montage

Goede voorbereiding begint met het juiste gereedschap en de juiste materialen. Zorg dat alles klaarligt voordat je begint, zodat je het montageproces niet hoeft te onderbreken. Haast en improvisatie zijn de grootste vijanden van een correcte installatie.

Controleer ook van tevoren of de vouwbalg of beladingsbalg geschikt is voor de toepassing. Let daarbij op het materiaal (rubber, PTFE, weefsel), de nominale diameter, de drukklasse en eventuele certificeringen zoals ATEX of FDA/ECC. Een verkeerde keuze ontdek je liever voor de montage dan erna.

De vouwbalg of beladingsbalg in de juiste maat en het juiste materiaal
Flensverbindingen, klemmen of klembanden passend bij het koppelsysteem (JACOB, TriClamp of klembanden)
Momentsleutel voor gecontroleerd aandraaien van bevestigingsmiddelen
Waterpas of uitlijngereedschap voor het controleren van de as-uitlijning
Schone doeken of reinigingsmateriaal voor het voorbereiden van de aansluitvlakken
Geschikte afdichtingsmiddelen indien vereist voor de toepassing
Persoonlijke beschermingsmiddelen (handschoenen, veiligheidsbril) afhankelijk van het medium

Heb je alle materialen bij de hand? Dan ben je klaar voor de volgende stap: het controleren van de situatie vóór plaatsing.

Controleer uitlijning en bewegingsruimte vóór plaatsing

Voordat je de vouwbalg monteert, controleer je de bestaande situatie in de installatie. Een vouwbalg is ontworpen om beweging, trillingen of thermische uitzetting op te vangen, maar hij is geen correctiemiddel voor structurele uitlijnfouten. Als de aansluitende leidingen of apparatuur al verkeerd zijn uitgelijnd, zal de balg constant onder spanning staan en vroegtijdig bezwijken.

Meet de vrije ruimte op de installatielocatie en vergelijk deze met de bouw- en bewegingslengte van de balg. Er moet voldoende ruimte zijn voor zowel compressie als extensie.
Controleer de uitlijning van de aansluitende leidingen met een waterpas of uitlijngereedschap. Axiale, laterale en hoekige afwijkingen mogen niet groter zijn dan de specificaties van de balg toestaan.
Inspecteer de aansluitvlakken op beschadigingen, roest of verontreinigingen. Reinig de vlakken grondig voordat je verder gaat.
Controleer of de leidingen goed zijn gefixeerd en voorzien van de juiste geleiders en vaste punten. De balg mag nooit de enige fixatie van een leidingdeel zijn.

Na deze controle weet je zeker dat de installatie klaar is voor de balg. Zijn er uitlijnproblemen? Herstel die eerst. Een balg monteren op een verkeerd uitgelijnd systeem is geld en tijd weggooien.

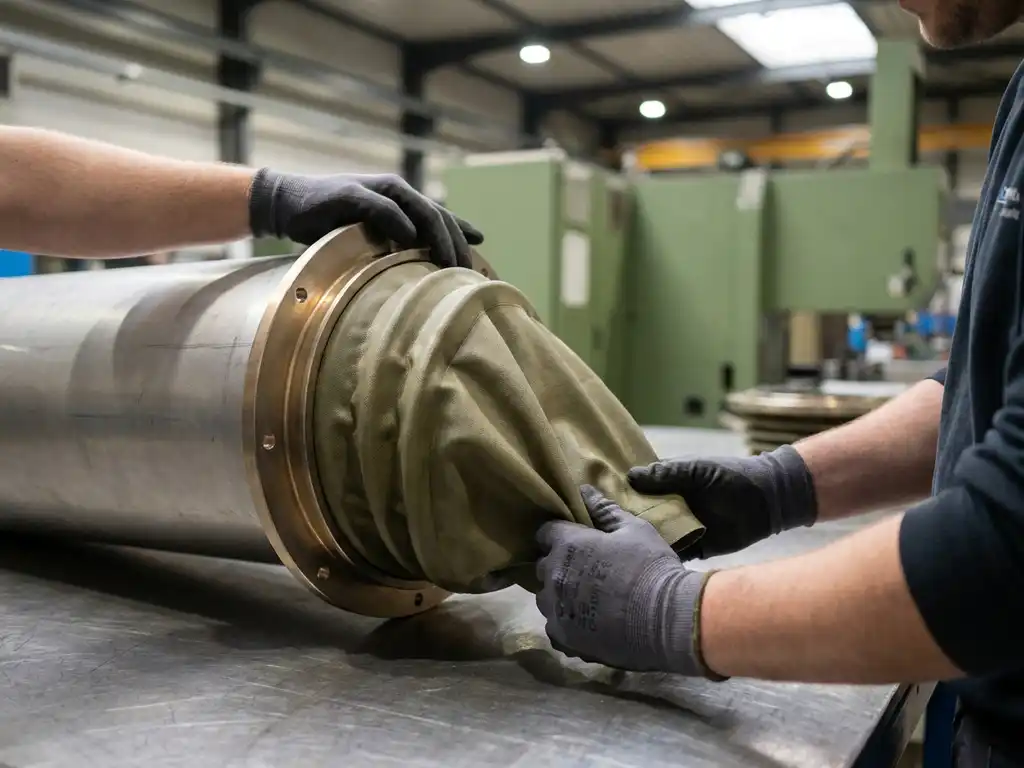

Stap voor stap de vouwbalg correct bevestigen

Met de voorbereiding afgerond en de uitlijning gecontroleerd, kun je de vouwbalg plaatsen. Werk rustig en methodisch. Materialen zoals rubber en PTFE zijn gevoelig voor overmatige krachten, scherpe randen en verkeerde hantering. Beschadigingen die tijdens de montage ontstaan, zijn pas later zichtbaar, als de installatie al in bedrijf is.

Positioneer de balg in de neutrale stand

Schuif de vouwbalg in de opening en zorg dat hij in zijn neutrale stand hangt, zonder voorspanning in axiale, laterale of hoekige richting. De balg mag niet worden uitgerekt of ingedrukt om hem op zijn plek te krijgen. Is dat wel nodig, dan klopt de inbouwmaat niet en moet je de situatie opnieuw beoordelen.

Bevestig de flensen of klemmen

Breng de flensverbindingen of klemmen aan op beide zijden van de balg zonder ze nog aan te draaien.
Controleer of de balg gelijkmatig in de verbinding zit en nergens inknijpt of uitsteekt.
Draai de bevestigingsmiddelen kruislings aan met de hand totdat ze contact maken met het aansluitvlak.
Gebruik de momentsleutel om de bevestigingen kruislings aan te trekken tot het voorgeschreven aandraaimoment. Raadpleeg hiervoor de productspecificaties of neem contact op met de leverancier.
Controleer na het aandraaien of de balg nog steeds gelijkmatig is gepositioneerd en niet is verschoven.

Te strak aandraaien is een veelgemaakte fout. Overmatige aanspanning beschadigt het materiaal van de balg en vervormt de afdichtingsvlakken. Houd je altijd aan het opgegeven aandraaimoment.

Controleer de montage op dichtheid en bewegingsvrijheid

Na de bevestiging voer je een eindcontrole uit voordat de installatie opnieuw in bedrijf wordt gesteld. Deze controle bevestigt dat de montage correct is uitgevoerd en geeft je de zekerheid dat de balg zijn functie goed kan vervullen.

Inspecteer visueel de volledige omtrek van beide aansluitingen op gelijkmatige ligging en zichtbare beschadigingen.
Beweeg de aansluitende leidingen voorzichtig handmatig om te controleren of de balg vrij kan bewegen zonder dat er spanning op de bevestigingen komt te staan.
Druk het systeem indien mogelijk op lage druk en controleer op lekkage langs de aansluitingen en de balg zelf.
Controleer na de eerste bedrijfsuren opnieuw of er lekkage is en of de bevestigingen nog op het juiste aandraaimoment zitten.

Een balg die vrij kan bewegen en goed aansluit zonder spanning is correct gemonteerd. Zie je lekkage of voelt een aansluiting strak aan? Draai de installatie terug naar nul en begin opnieuw met de controle van de uitlijning.

Veelgemaakte fouten en hoe je ze voorkomt

Zelfs ervaren monteurs lopen tegen dezelfde valkuilen aan. Kennis van de meest voorkomende fouten helpt je ze te herkennen en te voorkomen voordat ze problemen veroorzaken.

Montage met voorspanning: De balg wordt uitgerekt of ingedrukt om de afstand te overbruggen. Dit verkort de levensduur drastisch. Pas de inbouwlengte aan in plaats van de balg te forceren.
Ontbrekende vaste punten en geleiders: Zonder de juiste fixatie van de leidingen neemt de balg krachten op die hij niet mag opnemen. Installeer altijd de vereiste vaste punten en geleiders volgens de richtlijnen.
Verkeerde materiaalcombinatie: Een rubberen balg in een medium dat het materiaal aantast, of een standaard balg in een ATEX-zone. Controleer altijd of het materiaal en de certificering overeenkomen met de toepassing. Voor toepassingen in de voedings- of farmaceutische industrie zijn beladingsbalgen met FDA/ECC certificering vereist.
Te strak aandraaien: Overmatige aanspanning beschadigt de balg en de afdichting. Gebruik altijd een momentsleutel en houd je aan de opgegeven waarden.
Geen nacontrole na inbedrijfstelling: Trillingen en druk kunnen bevestigingen losschudden. Controleer na de eerste bedrijfsuren altijd opnieuw.
