Een vouwbalg biedt duidelijke voordelen ten opzichte van een starre verbinding: hij absorbeert trillingen, compenseert thermische uitzetting en beschermt leidingsystemen tegen mechanische spanning. Waar een starre verbinding geen beweging toelaat, geeft een vouwbalg het systeem precies de flexibiliteit die nodig is om schade en lekkages te voorkomen. In de secties hieronder beantwoorden we de meest gestelde technische vragen over dit onderwerp.
Welke technische beperkingen heeft een starre verbinding in dynamische systemen?
Een starre verbinding kan geen beweging, trillingen of thermische uitzetting opvangen. In dynamische systemen leidt dit onvermijdelijk tot mechanische spanningen die zich ophopen in lassen, flenzen en aansluitpunten. Het resultaat is vermoeiing van het materiaal, microbarsten en uiteindelijk lekkages op plekken waar de belasting het hoogst is.
In de procesindustrie zijn leidingsystemen zelden volledig statisch. Pompen en compressoren veroorzaken continue trillingen. Temperatuurwisselingen zorgen ervoor dat leidingen uitzetten en inkrimpen. De procesdruk fluctueert. Al deze krachten zoeken een uitweg, en bij een starre verbinding is er geen uitweg: de spanning wordt volledig overgedragen op de constructie.
Dit heeft praktische gevolgen. Starre verbindingen vereisen regelmatige inspectie op vermoeiingsscheuren, verhogen de kans op ongeplande stilstand en kunnen in extreme gevallen leiden tot plotseling falen van een leiding. In omgevingen waar gevaarlijke of brandbare stoffen stromen, is dat risico onaanvaardbaar. Een flexibele oplossing zoals een vouwbalg is in zulke situaties geen luxe maar een technische noodzaak.
Hoe absorbeert een vouwbalg trillingen en uitzetting in leidingsystemen?

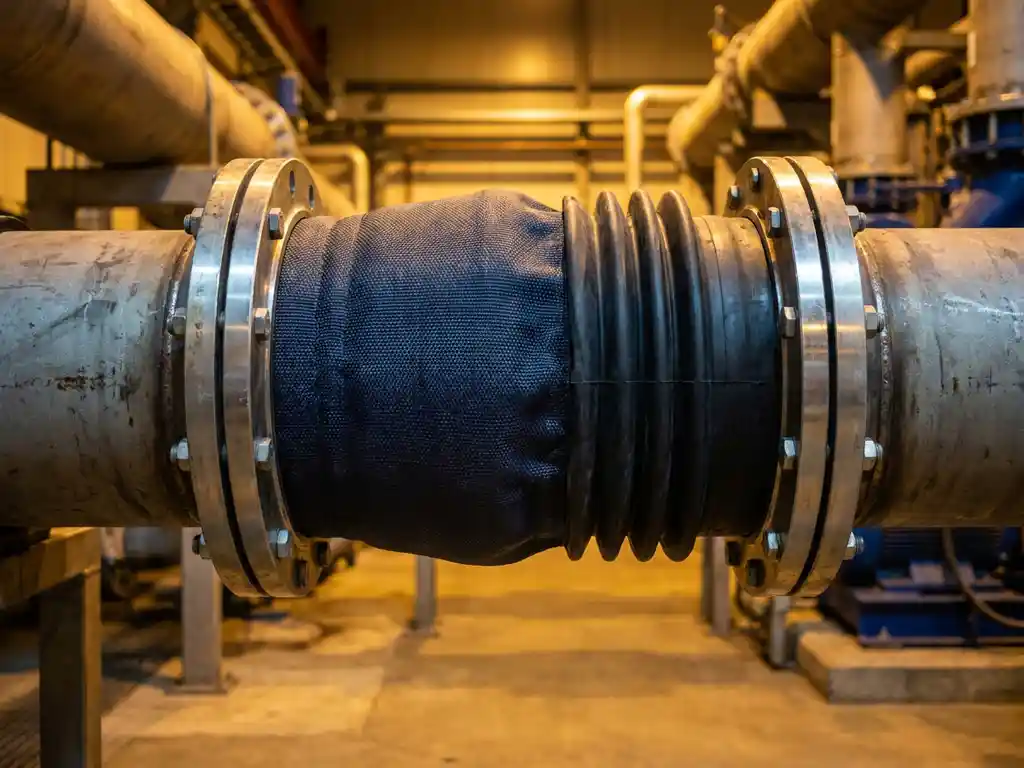

Een vouwbalg absorbeert trillingen en uitzetting door zijn geplooide constructie, die axiale, laterale en hoekbeweging toelaat. De vouwen fungeren als een mechanische buffer: ze nemen de kracht op die anders direct op de leiding zou worden overgedragen. Dit vermindert de dynamische belasting op aansluitpunten, draagconstructies en apparatuur aanzienlijk.
De werking is vergelijkbaar met een veer in een mechanisch systeem. Wanneer een pomp trillingen opwekt, deformeert de balg licht mee en dissipeert de energie in plaats van die door te sturen. Bij thermische uitzetting vangt de balg axiale beweging op zonder dat er spanning in de leiding ontstaat. Dit maakt de vouwbalg bijzonder geschikt voor systemen met grote temperatuurverschillen, zoals stoominstallaties, koelsystemen en chemische reactorlijnen.
De mate van bewegingsopname hangt af van het materiaal, het aantal vouwen en de wanddikte. Metalen vouwbalgen bieden hoge temperatuurbestendigheid en drukweerstand, terwijl PTFE-uitvoeringen chemische inertie combineren met goede flexibiliteit. Wij leveren vouwbalgen in uiteenlopende materialen en configuraties, afgestemd op de specifieke bewegingseisen van de installatie.
Wat zijn de voordelen van een vouwbalg voor ATEX- en FDA-gecertificeerde omgevingen?
In ATEX- en FDA-gecertificeerde omgevingen biedt een vouwbalg twee cruciale voordelen: hij voorkomt de opbouw van mechanische spanning die tot lekkages kan leiden, en hij is leverbaar in materialen en uitvoeringen die voldoen aan de strenge eisen van explosieveiligheid en voedselveiligheid. Dit maakt hem onmisbaar in de chemie, farmacie en voedingsmiddelenindustrie.
In ATEX-zones is het vrijkomen van brandbare gassen of dampen een reëel risico. Een verbinding die door vermoeiing scheurt of gaat lekken, kan een explosief mengsel in de atmosfeer brengen. Een vouwbalg die correct is gedimensioneerd en gecertificeerd, elimineert dit risico door zowel de mechanische belasting te reduceren als de dichtheid van het systeem te waarborgen. Belangrijk hierbij is dat een dubbele laag niet automatisch de veiligheid verhoogt: de aanname dat twee lagen de kans op vrijkomen van brandbare stoffen verkleint, is technisch incorrect. De juiste certificering en materiaalkeuze zijn doorslaggevend.
In FDA- en ECC-omgevingen, zoals voedselverwerking en farmaceutische productie, gelden eisen aan de oppervlaktestructuur en chemische inertie van het materiaal. Een vouwbalg in PTFE of voedselveilig rubber laat geen residuen los, is eenvoudig te reinigen en voldoet aan de hygiënenormen voor cleanrooms en productieruimtes. Wij hebben als een van de eersten in de markt onze producten voorzien van deze certificeringen, na uitgebreid onderzoek en testen.
Wanneer is een vouwbalg de betere keuze ten opzichte van een rubberen manchet?
Een vouwbalg is de betere keuze wanneer het systeem hoge temperaturen, agressieve media, hoge druk of grote axiale bewegingen kent. Een rubberen manchet presteert goed bij lage temperaturen, lichte trillingen en minder extreme procesomstandigheden, maar bereikt zijn grenzen eerder dan een metalen of PTFE vouwbalg.
De keuze hangt af van vier factoren:
- Temperatuur: Rubber degradeert bij langdurige blootstelling aan hoge temperaturen. Een metalen vouwbalg of beladingsbalg behoudt zijn eigenschappen bij temperaturen waarbij rubber al vervormt of scheurt.
- Chemische bestendigheid: Bij agressieve zuren, oplosmiddelen of oxiderende media is PTFE of metaal de veiligste keuze. Rubber kan zwellen, degraderen of chemisch reageren.
- Druk: Vouwbalgen in metaal zijn bestand tegen hogere werkdrukken dan de meeste rubberen manchetten.
- Bewegingsbereik: Voor grote axiale of laterale verplaatsingen biedt de geplooide constructie van een vouwbalg meer bewegingsvrijheid dan een manchet.
In lichtere toepassingen, zoals ventilatienetwerken of koelwaterleidingen op lage temperatuur, is een rubberen manchet vaak de praktischere en kostenefficiëntere keuze. De juiste beslissing vereist een analyse van de procesomstandigheden, niet alleen van de aanschafprijs.
Hoe verleng je de levensduur van een vouwbalg in zware procesomstandigheden?
De levensduur van een vouwbalg in zware procesomstandigheden verleng je door de juiste materiaalkeuze, correcte installatie, regelmatige inspectie en het vermijden van overbelasting buiten de gespecificeerde bewegingsgrenzen. Elk van deze factoren heeft een directe invloed op de vermoeiingsweerstand van de balg.
Begin bij de materiaalkeuze. Een balg die niet is gedimensioneerd op de werkelijke temperatuur, druk en het medium zal voortijdig falen. Gebruik de technische specificaties van de fabrikant als vertrekpunt en houd rekening met piekwaarden, niet alleen met gemiddelde procesomstandigheden.
Installatie is een tweede kritisch punt. Een vouwbalg mag niet worden gebruikt om installatiefouten te compenseren, zoals een verkeerd uitgelijnde leiding. Overmatige voorspanning bij montage verkort de levensduur aanzienlijk. Zorg dat de balg in neutrale positie wordt gemonteerd en dat de omliggende constructie de bewegingen correct opvangt via geleiders en vaste punten.
Inspecteer de balg periodiek op zichtbare vervorming, corrosie, scheurtjes in de vouwen of beschadiging aan de aansluitflenzen. In ATEX-omgevingen is een inspectieprotocol geen optie maar een vereiste. Vroegtijdige signalering van slijtage voorkomt ongeplande stilstand en vermindert het risico op gevaarlijke situaties.
Tot slot: wanneer procesomstandigheden veranderen, zoals een hogere werktemperatuur of een nieuw medium, evalueer dan of de bestaande balg nog voldoet aan de nieuwe eisen. Wij bieden maatwerkontwikkeling en productie voor situaties waarin standaardproducten niet toereikend zijn, inclusief spoedoplossingen voor noodwerkzaamheden.
