Stofuitstoot bij het beladen van bulkgoederen voorkom je door de overdrachtspunten hermetisch af te sluiten met stofwerende flexibele verbindingen, gecombineerd met een goed afgestemde afzuiginstallatie. De sleutel ligt in het elimineren van open valruimtes waar stof vrij kan ontsnappen. In dit artikel beantwoorden we de meest gestelde vragen over stofbeheersing, ATEX-compliance en de juiste materiaalkeuze voor bulkinstallaties.
Welke bronnen veroorzaken stofuitstoot bij het beladen van bulkgoederen?
Stofuitstoot bij het beladen van bulkgoederen ontstaat op de punten waar materiaal van de ene naar de andere installatie overgaat, zoals vulpunten, overstortpunten en laadmonden. De grootste bronnen zijn open verbindingen tussen transportband en silo, onvoldoende afdichting bij het vullen van big bags, en trillingen in de transportlijn die kleine openingen veroorzaken.
Bij het storten van poederachtige of korrelige materialen, denk aan meel, kalk, cement of chemische grondstoffen, ontstaat een luchtstroom die stofdeeltjes meevoert. Die luchtstroom is vaak onzichtbaar maar kan tientallen meters ver reiken. De voornaamste stofbronnen zijn:
- Valruimtes bij overstortpunten: waar materiaal vrij valt en lucht verdringt
- Niet-afgedichte aansluitingen tussen installatieonderdelen
- Trillingen en bewegingen in de installatie die verbindingen lostrekken
- Overdruk in silo’s en big bags die stof naar buiten perst
- Slijtage aan afdichtingen waardoor kieren ontstaan
In de voedingsmiddelen- en farmaceutische industrie is dit extra kritisch, omdat stofuitstoot niet alleen een veiligheidsprobleem is maar ook een hygiënerisico. In de chemische industrie en petrochemie kan ongecontroleerd vrijkomend stof bovendien een explosiegevaar vormen.
Hoe werkt stofbeheersing bij bulkoverslag in de praktijk?

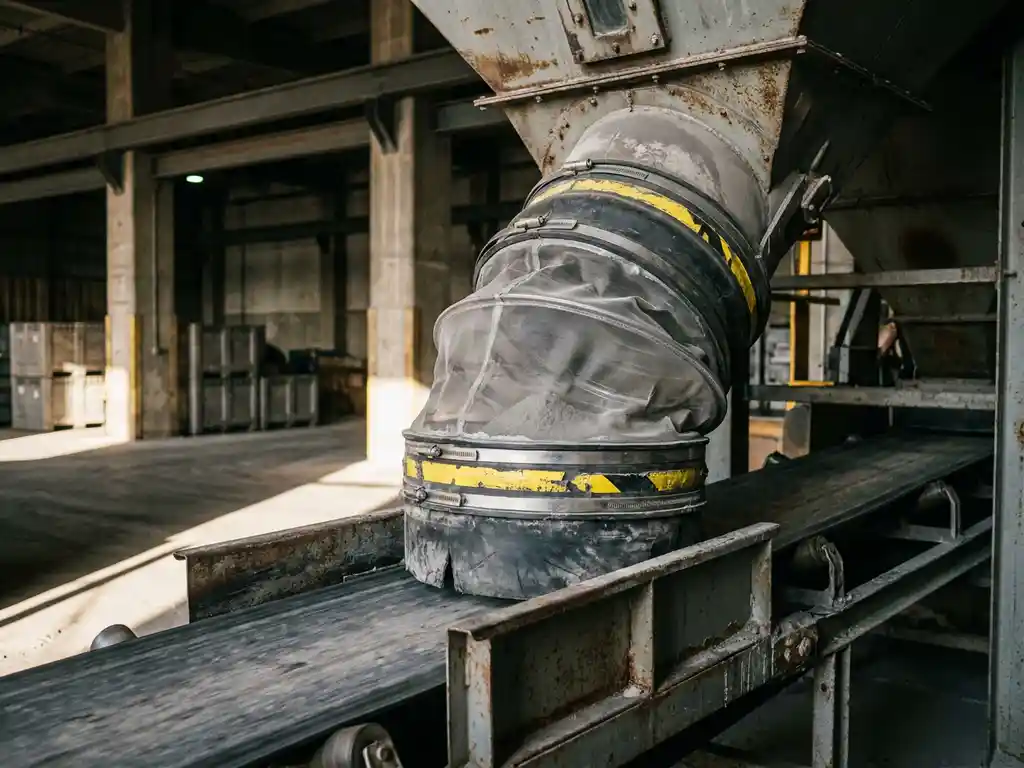

Stofbeheersing bij bulkoverslag werkt door een combinatie van mechanische afdichting op de overdrachtspunten en onderdruk in de installatie. Een flexibele verbinding, zoals een beladingsbalg, sluit de ruimte tussen de laadmond en de ontvangstcontainer hermetisch af, terwijl een afzuigsysteem de vrijkomende lucht en het meegevoerde stof afvangt.
In de praktijk bestaat een effectief stofbeheersingssysteem uit meerdere lagen:
- Primaire afdichting: een flexibele verbinding die beweging en trillingen opvangt zonder de afdichting te verbreken
- Secundaire afzuiging: een filtersysteem dat de verplaatste lucht reinigt voordat deze vrijkomt
- Drukcompensatie: het voorkomen van overdruk in silo’s en containers door gecontroleerde ontluchting
De flexibele verbinding speelt hierin een centrale rol. Ze compenseert niet alleen stofuitstoot, maar vangt ook trillingen, thermische uitzetting en kleine uitlijningsfouten op. Dit is essentieel in installaties die continu in bedrijf zijn, want zelfs kleine onvolkomenheden in de afdichting leiden op termijn tot meetbare stofemissies. Een goed ontworpen systeem houdt de installatie schoon, vermindert reinigingstijd en beschermt medewerkers.
Wat zijn de ATEX-vereisten bij stofexplosiegevaar in bulkinstallaties?
Bij stofexplosiegevaar in bulkinstallaties vereist ATEX dat alle componenten in de gevarenzone zijn gecertificeerd voor de van toepassing zijnde explosiegroep en temperatuurklasse. Dit geldt ook voor flexibele verbindingen en balgen, die antistatisch moeten zijn en geen vonken mogen veroorzaken door wrijving of elektrostatische ontlading.
ATEX staat voor “Atmosphères Explosibles” en de Europese richtlijnen schrijven voor dat installaties in explosiegevaarlijke zones worden ingedeeld in zones. Voor stof gelden de zones 20, 21 en 22, afhankelijk van de frequentie en duur van de aanwezigheid van een explosief stofmengsel. De vereisten voor flexibele verbindingen in deze zones omvatten:
- Antistatische uitvoering: de verbinding moet geleidend zijn om statische lading af te voeren
- Materiaalcompatibiliteit: geen materialen die vonken produceren bij contact met het getransporteerde product
- Certificering door een erkende instantie (notified body) met bijbehorende EG-verklaring
- Traceerbaarheid: documentatie van materialen en productieproces
Een veelgemaakte fout is de aanname dat een dubbele laag materiaal automatisch veiliger is bij brandbare stoffen. Dit is onjuist: een dubbele laag vergroot niet per definitie de veiligheid en kan juist de ATEX-certificering compliceren als de constructie niet is getest en gecertificeerd. Wij voorzien onze producten van de juiste ATEX-certificering en kunnen technisch advies geven over de correcte uitvoering voor jouw specifieke procesomstandigheden.
Welk type flexibele verbinding past bij welke bulktoepassing?
De keuze voor een flexibele verbinding in bulktoepassingen hangt af van het type product, de procesomstandigheden en de bewegingsvereisten van de installatie. Voor het beladen van silo’s, big bags en vrachtwagens is een beladingsbalg de aangewezen oplossing, terwijl een vouwbalg beter past bij het compenseren van bewegingen in vaste transportlijnen.
Beladingsbalg voor dynamische laadpunten
Een beladingsbalg is speciaal ontworpen voor de aansluiting tussen een vaste laadmond en een beweeglijk of wisselend ontvangstvat. De balg kan telescopisch worden uitgeschoven, past zich aan hoogteverschillen aan en sluit de ruimte rondom de laadmond hermetisch af. Dit type verbinding wordt veel gebruikt bij het beladen van tankwagens, big bags en silo’s met poedervormige of korrelige producten.
Vouwbalg voor trillings- en bewegingscompensatie
Een vouwbalg is de juiste keuze wanneer de verbinding axiale, laterale of angulaire bewegingen moet opvangen in een vaste installatie. In transportlijnen met trillingen, thermische uitzetting of kleine uitlijningstoleranties voorkomt de vouwbalg dat verbindingen lostrekken en stof vrijkomt. Dit type wordt toegepast in molens, mengsystemen en pneumatische transportsystemen.
Naast het type verbinding bepalen ook het materiaal en de koppeling de geschiktheid. Voor de voedingsmiddelen- en farmaceutische industrie zijn FDA/ECC-gecertificeerde materialen vereist. Voor hoge temperaturen of agressieve chemicaliën zijn PTFE of speciale rubbersoorten de juiste keuze. Wij leveren maatwerk in alle soorten, maten en koppelsystemen, waaronder JACOB, TriClamp en klembanden.
Hoe verlengt correct onderhoud de levensduur van stofwerende verbindingen?
Correct onderhoud verlengt de levensduur van stofwerende verbindingen doordat slijtage vroegtijdig wordt gesignaleerd en kleine beschadigingen worden verholpen voordat ze leiden tot stoflekkage of onverwachte uitval. Een gestructureerd inspectieschema is de meest effectieve manier om de betrouwbaarheid van de installatie te waarborgen en stilstand te minimaliseren.
De meest kritische onderhoudspunten voor flexibele verbindingen in bulkinstallaties zijn:
- Visuele inspectie op scheuren, slijtage en vervorming, bij voorkeur bij elke geplande stilstand
- Controle van klemverbindingen en flenzen op correcte aanspanning en afdichting
- Beoordeling van de antistatische eigenschappen bij ATEX-toepassingen, met meting van de elektrische weerstand
- Registratie van bedrijfsuren en procesomstandigheden om slijtagepatronen te herkennen
- Tijdige vervanging op basis van de technische levensduur, niet alleen op zichtbare schade
Een praktische tip: houd altijd een reservebalg op voorraad voor kritische verbindingspunten. Dit verkort de stilstandtijd bij onverwachte schade aanzienlijk. Wij kunnen spoedleveringen verzorgen voor last-minute noodwerkzaamheden, maar een goed voorraadbeleid blijft de meest kostenefficiënte aanpak. Door materiaalsoort, procestemperatuur en producttype goed te documenteren, kan ook de vervangingsfrequentie worden geoptimaliseerd en voorkom je onnodig vroege vervanging.
