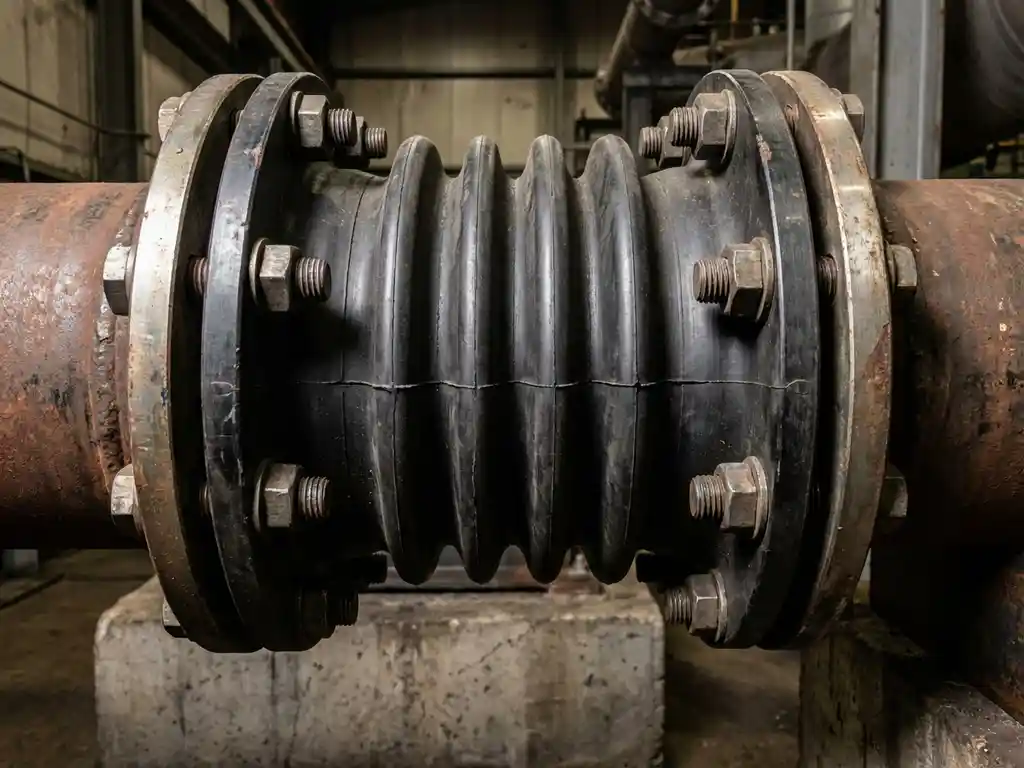

Een compensatiemanchet is een flexibele verbinding die bewegingen, trillingen en thermische uitzetting in leidingsystemen opvangt. Deze manchetten voor leidingsystemen voorkomen schade aan apparatuur door mechanische spanning te absorberen en zorgen voor een betrouwbare afdichting. Ze zijn essentieel in industriële installaties waar temperatuurwisselingen en systeembewegingen optreden.
Wat is een compensatiemanchet en waarom wordt deze gebruikt?
Een compensatiemanchet is een flexibele verbinding die ongewenste bewegingen en spanningen in leidingsystemen absorbeert. Deze componenten bestaan uit buigzame materialen die axiale, laterale en angulaire bewegingen kunnen opvangen zonder de integriteit van het systeem aan te tasten.
De primaire functie van compensatiemanchetten is het beschermen van dure apparatuur tegen mechanische spanning. Wanneer leidingen uitzetten door temperatuurstijging of trillen door procesactiviteit, kunnen deze krachten apparatuur beschadigen of leidingverbindingen doen falen. Compensatiemanchetten fungeren als een buffer die deze bewegingen absorbeert.
In industriële systemen zijn deze flexibele verbindingen onmisbaar omdat:
- thermische uitzetting van metalen leidingen aanzienlijke spanningen veroorzaakt
- procesapparatuur natuurlijke trillingen produceert tijdens bedrijf
- gebouwbewegingen en funderingszettingen leidingsystemen beïnvloeden
- onderhoudswerkzaamheden vaak demontage van leidingdelen vereisen
Hoe vangt een compensatiemanchet beweging en trillingen op?
Het werkingsprincipe van compensatiemanchetten berust op de flexibiliteit van het materiaal en de constructie. Het flexibele gedeelte vervormt onder invloed van beweging en keert vervolgens terug naar zijn oorspronkelijke vorm, waardoor mechanische spanning wordt geabsorbeerd zonder permanente schade.
De technische werking varieert per type beweging:
Axiale beweging wordt opgevangen door compressie en extensie van het flexibele materiaal. Dit is vooral belangrijk bij thermische uitzetting van lange leidingstukken.
Laterale beweging wordt gecompenseerd door zijwaartse verbuiging van de manchet. Dit type beweging treedt op bij parallelle verschuivingen van leidingdelen.
Angulaire beweging wordt opgevangen door hoekverbuiging van het flexibele element. Deze bewegingen ontstaan wanneer leidingdelen onder een hoek ten opzichte van elkaar bewegen.
De effectiviteit hangt af van het materiaal, de constructie en de installatieomstandigheden. Moderne compensatiemanchetten kunnen complexe bewegingscombinaties opvangen dankzij hun geavanceerde ontwerp.
Welke materialen worden gebruikt voor compensatiemanchetten?
De materiaalkeuze voor compensatiemanchetten hangt af van de procesomstandigheden, temperatuur, druk en chemische compatibiliteit. Elk materiaal heeft specifieke eigenschappen die geschikt zijn voor bepaalde toepassingen.
Rubber compensatiemanchetten bieden uitstekende flexibiliteit en zijn kosteneffectief voor standaardtoepassingen. Ze zijn geschikt voor temperaturen tot 80°C en hebben een goede weerstand tegen veel chemicaliën.
PTFE (Teflon) manchetten bieden superieure chemische weerstand en kunnen hogere temperaturen verdragen tot 260°C. Ze zijn ideaal voor agressieve media en hygiënische toepassingen.
Weefselcompensatoren combineren flexibiliteit met sterkte door gebruik van geweven materialen. Ze zijn geschikt voor hogere drukken en temperaturen tot 600°C.
Metalen compensatoren worden gebruikt bij extreme omstandigheden met temperaturen tot 1000°C. Ze bieden de hoogste sterkte, maar hebben een beperkte flexibiliteit.
De temperatuurbestendigheid en chemische compatibiliteit zijn cruciale factoren bij de materiaalselectie. Voor luchttechnische toepassingen worden vaak andere eisen gesteld dan voor vloeistoftransport.
In welke industrieën zijn compensatiemanchetten onmisbaar?
Compensatiemanchetten zijn essentieel in vrijwel alle industriële sectoren waar leidingsystemen worden gebruikt. De specifieke vereisten per industrie bepalen het type manchet en de benodigde certificeringen.
In de voedingsmiddelenindustrie zijn FDA/ECC-gecertificeerde manchetten verplicht voor direct contact met voedsel. Hygiënisch ontwerp en eenvoudige reiniging zijn cruciale vereisten.
De farmaceutische industrie vereist ultrahoge zuiverheid en valideerbare materialen. Compensatiemanchetten moeten voldoen aan GMP-richtlijnen en over traceerbare materiaalcertificaten beschikken.
In de chemische industrie zijn ATEX-gecertificeerde manchetten noodzakelijk voor explosieveiligheid. Chemische weerstand tegen agressieve media is een absolute vereiste.
De energiesector gebruikt compensatiemanchetten bij hoge temperaturen en drukken. Betrouwbaarheid en een lange levensduur zijn hier kritieke factoren.
Voor de utiliteitsbouw worden compensatiemanchetten toegepast in HVAC-systemen en luchtfiltratiesystemen voor optimale luchtverdeling en trillingsisolatie.
Wat zijn de voordelen van het gebruik van compensatiemanchetten?
Het gebruik van compensatiemanchetten biedt aanzienlijke voordelen voor industriële installaties. Deze voordelen rechtvaardigen de investering door kostenbesparingen en een verbeterde betrouwbaarheid op de lange termijn.
De belangrijkste voordelen zijn:
- Vermindering van mechanische spanning op apparatuur en leidingen, waardoor de levensduur aanzienlijk wordt verlengd
- Preventie van lekken door het opvangen van bewegingen die anders leidingverbindingen zouden beschadigen
- Kostenbesparingen door verminderd onderhoud en minder ongeplande stilstand
- Verbeterde veiligheid door een betrouwbare afdichting van potentieel gevaarlijke media
- Eenvoudigere installatie en onderhoud door flexibele verbindingen
Compensatiemanchetten absorberen trillingen effectief, wat resulteert in een stillere werkomgeving en minder slijtage aan aangrenzende componenten. Dit is vooral belangrijk in filtertechnische toepassingen, waar trillingen de filterefficiëntie kunnen beïnvloeden.
De flexibiliteit van deze verbindingen maakt onderhoudswerkzaamheden eenvoudiger, doordat leidingdelen gemakkelijker kunnen worden gedemonteerd zonder het hele systeem te beïnvloeden.
Hoe Euro Manchetten helpt met compensatiemanchetoplossingen
Euro Manchetten biedt complete maatwerkoplossingen voor compensatiemanchetten die perfect aansluiten bij uw specifieke industriële vereisten. Met meer dan dertig jaar ervaring in flexibele verbindingen ontwikkelen en produceren wij manchetten voor leidingsystemen die voldoen aan de strengste kwaliteits- en veiligheidsstandaarden.
Onze expertise omvat:
- ATEX-gecertificeerde compensatiemanchetten voor explosieveilige omgevingen in de chemie en petrochemie
- FDA/ECC-goedgekeurde oplossingen voor de voedingsmiddelen- en farmaceutische industrie
- Maatwerkontwikkeling voor unieke procesomstandigheden en extreme temperaturen
- Snelle levering van standaard- en spoedorders door eigen productie in Kaatsheuvel
- Technische ondersteuning bij materiaalselectie en systeemintegratie
Ons technisch team werkt nauw samen met installatie-engineers om voor elke toepassing de optimale compensatiemanchet te selecteren. Wij bieden complete ondersteuning van ontwerp tot installatie en nazorg.
Heeft u vragen over compensatiemanchetten voor uw specifieke toepassing? Neem contact met ons op voor persoonlijk advies en een maatwerkofferte die perfect aansluit bij uw industriële vereisten.
