Lekkage bij een vouwbalg of beladingsbalg kan grote gevolgen hebben voor de veiligheid, de procesbetrouwbaarheid en de continuïteit van je installatie. Of je nu werkt in de voedingsmiddelenindustrie, de chemie of de farmacie, een lekkende verbinding is nooit een kleine kwestie. Gelukkig zijn de meeste lekkageproblemen goed te voorkomen met de juiste aanpak. In deze gids doorlopen we stap voor stap wat je kunt doen om lekkage te voorkomen en wat je doet als het toch misgaat.

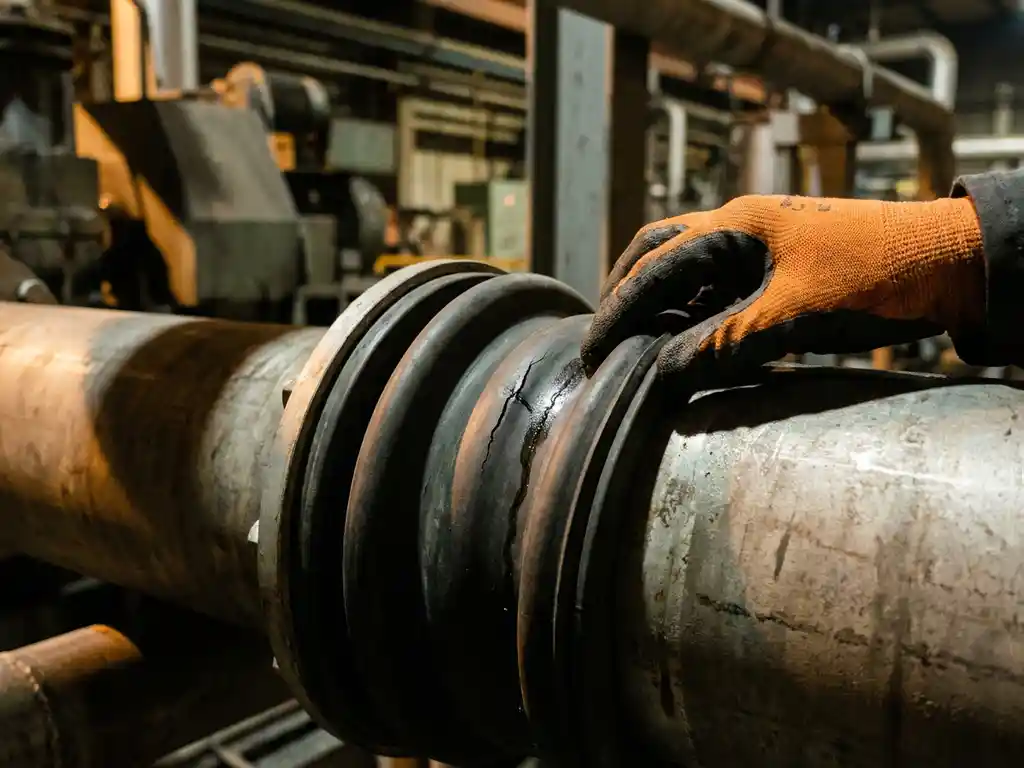

Controleer de vouwbalg op slijtage en beschadiging
Begin altijd met een grondige visuele en tactiele inspectie van de vouwbalg. Slijtage en beschadiging zijn de meest voorkomende oorzaken van lekkage, en ze zijn vaak al in een vroeg stadium zichtbaar als je goed kijkt.
- Inspecteer het balgmateriaal op scheuren, verzwakkingen, blaasvorming of onregelmatigheden in het oppervlak.
- Controleer de plooien of vouwen van de balg op vermoeidheidsscheuren, die zich typisch vormen op de binnenbochten van de plooi.
- Let op verkleuring, verharding of broosheid van het materiaal, wat duidt op chemische aantasting of thermische veroudering.
- Controleer de flenzen en klemranden op corrosie, vervorming of beschadigde afdichtingsvlakken.
Na deze inspectie weet je of de balg nog in staat is om veilig te functioneren. Als je ook maar twijfelt aan de integriteit van het materiaal, vervang de balg dan direct. Een beschadigde vouwbalg die nog in gebruik is, vormt een onacceptabel risico voor je installatie en je medewerkers.
Controleer uitlijning en montagedruk vóór gebruik
Een van de meest onderschatte oorzaken van lekkage is een verkeerde uitlijning van de aansluitende leidingen of een ongelijkmatige montagedruk op de afdichtingsranden. Zelfs een nieuwe, onbeschadigde vouwbalg lekt als de montage niet correct is uitgevoerd.
- Controleer of de tegenover elkaar liggende flenzen of aansluitpunten exact in lijn liggen, zowel axiaal als hoekmatig.
- Meet de afstand tussen de aansluitpunten en vergelijk deze met de nominale inbouwlengte van de balg. Zorg dat de balg niet wordt voor- of nagesteld buiten de toegestane tolerantie.
- Zorg bij het aandraaien van klemmen of bouten voor een gelijkmatige spanning rondom de gehele omtrek. Werk bij geflenste verbindingen kruislings om ongelijkmatige druk te vermijden.
- Controleer na montage of de balg vrij kan bewegen zonder dat er trekspanning of zijdelingse belasting op staat vanuit de leidingconstructie.
Na het controleren van uitlijning en montagedruk moet de balg stressvrij in de leiding hangen of liggen, zonder zichtbare vervorming in de rusttoestand. Als de balg al in de rusttoestand vervormd is, heeft de leidingconstructie een probleem dat je eerst moet oplossen.
Kies het juiste materiaal voor de procesomstandigheden
Met de inspectie en de uitlijning op orde is het moment om stil te staan bij de materiaalkeuze, want het verkeerde materiaal is een structurele bron van lekkage. Niet elk balgmateriaal is geschikt voor elke toepassing, en de procesomstandigheden bepalen wat werkt en wat niet.
Houd bij de materiaalkeuze rekening met de volgende factoren:
- Temperatuur: Rubberbalgen hebben een beperkt temperatuurbereik. Voor hoge temperaturen zijn PTFE of metalen balgen beter geschikt.
- Chemische compatibiliteit: Controleer of het balgmateriaal bestand is tegen de specifieke media in jouw proces. PTFE biedt uitstekende chemische weerstand voor agressieve stoffen.
- Druk en vacuüm: Niet alle materialen zijn geschikt voor vacuümtoepassingen of hoge drukken. Controleer de drukklasse van de balg ten opzichte van de procesdruk.
- Hygiënische eisen: In de voedingsmiddelen- en farmaceutische industrie zijn FDA/ECC-gecertificeerde materialen vereist. Gebruik alleen materialen met de juiste certificering.
- Explosieveiligheid: In ATEX-zones zijn uitsluitend ATEX-gecertificeerde verbindingen toegestaan. Dit is een wettelijke verplichting, geen optie.
Twijfel je over de juiste materiaalkeuze voor een specifieke toepassing? Wij helpen je graag bij het selecteren van de meest geschikte uitvoering, ook als het gaat om een bijzondere of gecombineerde procesomstandigheid.
Pas de juiste installatiemethode toe per koppelsysteem
Met het juiste materiaal geselecteerd, is de installatiemethode de volgende kritieke stap. Elk koppelsysteem heeft zijn eigen vereisten, en het negeren daarvan leidt direct tot lekkage.
- Klembandsystemen: Zorg dat de klemband volledig en gelijkmatig over de afdichtingsrand van de balg valt. Draai de klem aan tot het opgegeven aanhaalmoment en controleer na de eerste druktest of nader aandraaien nodig is.
- TriClamp-verbindingen: Controleer of de afdichtingsring (pakking) correct gecentreerd zit tussen de twee flenzen voordat je de klem sluit. Een verschoven pakking lekt altijd.
- JACOB-systemen: Volg de montagesequentie van de fabrikant. Controleer of de liprand van de balg volledig in de groef van het JACOB-profiel zit over de volledige omtrek.
- Geflenste verbindingen: Gebruik altijd de juiste pakkingen en het juiste aanhaalmoment. Controleer de vlakheid van de flenzen vooraf en reinig de afdichtingsvlakken grondig.
Voer na installatie altijd een druktest of lektest uit met een geschikt testmedium voordat je de installatie in bedrijf stelt. Dit geeft je zekerheid dat de verbinding dichtzit voordat het proces wordt opgestart.
Stel een preventief onderhoudsschema in
Een vouwbalg of beladingsbalg die regelmatig wordt geïnspecteerd en onderhouden, lekt zelden onverwacht. Preventief onderhoud is de meest kosteneffectieve manier om lekkage te voorkomen en ongeplande stilstand te vermijden.
- Stel inspectiemomenten in op basis van de procesintensiteit en de levensduurverwachting van het gebruikte materiaal. In zware processen is een driemaandelijkse inspectie een goed uitgangspunt.
- Registreer elke inspectie met datum, bevindingen en uitgevoerde acties. Dit geeft je inzicht in slijtagepatronen en maakt tijdige vervanging planbaar.
- Vervang afdichtingen en pakkingen op vaste intervallen, ook als ze er nog goed uitzien. Verborgen vermoeidheid in afdichtingsmateriaal is niet altijd zichtbaar.
- Controleer bij elke inspectie ook de aangrenzende leidingondersteuning en de uitlijning, want veranderingen in de leidingconstructie hebben directe invloed op de belasting van de balg.
Een goed bijgehouden onderhoudslogboek is ook waardevol bij het plannen van vervangingsorders. Zo kun je balgen op het juiste moment bestellen en hoef je nooit in een noodsituatie te improviseren.
Los veelvoorkomende lekproblemen stap voor stap op
Als er ondanks alle voorzorgsmaatregelen toch lekkage optreedt, is een systematische aanpak de snelste weg naar een oplossing. Ga nooit op goed geluk aan de slag, maar volg een vaste diagnosesequentie.
- Lokaliseer de lekplek: Gebruik zeepoplossing, lekdetectiespray of een druktest om de exacte lekplek te bepalen. Onderscheid daarbij of het lek zit in het balgmateriaal zelf of in de verbinding met het koppelsysteem.
- Lek in de verbinding: Controleer of de klem, bout of klemband losgeraakt is. Draai voorzichtig bij en test opnieuw. Als de verbinding niet dichtzit na nader aandraaien, demonteer dan en controleer de pakking of afdichtingsrand op beschadiging.
- Lek in het balgmateriaal: Een lek in het materiaal zelf is niet repareerbaar in een industriële procesomgeving. Vervang de balg direct en onderzoek de oorzaak om herhaling te voorkomen.
- Lek door verkeerde uitlijning: Als de balg lekt op een plek die wijst op overbelasting of vervorming, herstel dan eerst de uitlijning van de leiding voordat je de balg vervangt. Een nieuwe balg in een verkeerd uitgelijnde leiding lekt opnieuw.
- Lek door materiaalincompatibiliteit: Als het balgmateriaal zichtbaar is aangetast door het procesmedium, schakel dan over op een materiaal met betere chemische weerstand voor die specifieke toepassing.
Na het uitvoeren van de correctieve maatregel voer je altijd een nieuwe lektest uit voordat je de installatie weer in bedrijf stelt. Documenteer de bevinding en de oplossing in je onderhoudslogboek, zodat je bij een volgende vergelijkbare situatie direct weet wat de oorzaak was en hoe je die hebt opgelost. Met deze systematische aanpak houd je lekkage bij vouwbalgen structureel onder controle en houd je je installatie veilig en betrouwbaar in bedrijf.
