Ja, manchetten voor leidingsystemen kunnen trillingen effectief verminderen door hun flexibele eigenschappen en trillingabsorberende materialen. Deze flexibele verbindingen werken als dempers tussen leidingdelen en voorkomen dat mechanische trillingen zich door het hele systeem voortplanten. De effectiviteit hangt af van het juiste materiaal, de positionering en het type trilling dat gedempt moet worden.
Wat veroorzaakt trillingen in industriële leidingsystemen?
Trillingen in leidingsystemen ontstaan door mechanische apparatuur zoals pompen, compressoren en ventilatoren die roterende bewegingen maken. Deze apparaten genereren trillingen die zich via de leidingen door het hele systeem kunnen verspreiden.
Thermische uitzetting vormt een andere belangrijke oorzaak. Wanneer leidingen opwarmen of afkoelen, veranderen ze van lengte en kunnen spanningen ontstaan die trillingen veroorzaken. Dit gebeurt vooral bij systemen met grote temperatuurverschillen.
Drukschommelingen in het systeem creëren ook trillingen. Plotselinge drukveranderingen, bijvoorbeeld door het openen van kleppen of het starten van pompen, veroorzaken schokgolven die door de leidingen reizen.
Deze trillingen kunnen leiden tot:
- Vermoeiing van leidingmateriaal
- Lekken bij verbindingspunten
- Geluidsoverlast
- Beschadiging van meetinstrumenten
- Verhoogde onderhoudskosten
Hoe werken flexibele manchetten als trillingdempers?

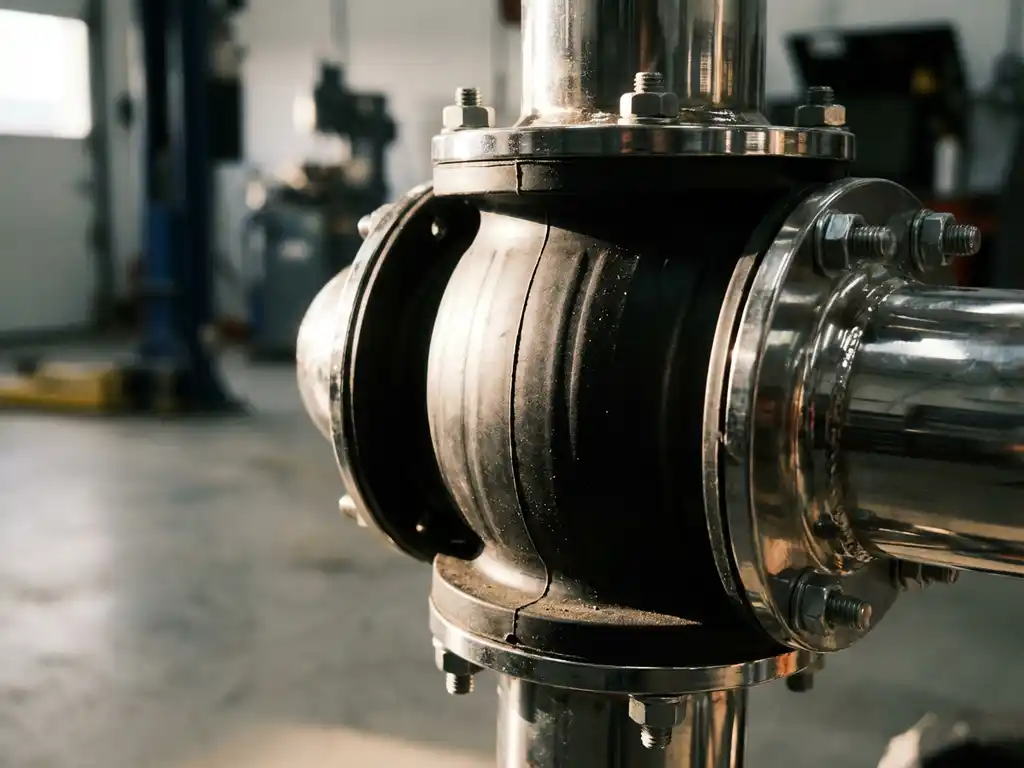

Flexibele manchetten absorberen trillingen door hun elastische eigenschappen, die mechanische energie omzetten in warmte. Het flexibele materiaal vervormt onder invloed van trillingen en keert daarna terug naar zijn oorspronkelijke vorm, waarbij de trillingsenergie wordt gedempt.
Het werkingsprincipe berust op het onderbreken van de stijve verbinding tussen leidingdelen. Waar een harde verbinding trillingen rechtstreeks doorgeeft, creëert een flexibele manchet een zone waar trillingen kunnen worden geabsorbeerd voordat ze zich verder verspreiden.
Verschillende materialen hebben specifieke dempingseigenschappen. Rubber biedt uitstekende demping bij lage frequenties, terwijl PTFE geschikt is voor chemisch agressieve omgevingen. Weefselmanchetten combineren flexibiliteit met temperatuurbestendigheid.
De demping werkt het beste wanneer de manchet correct wordt geïnstalleerd, met voldoende ruimte voor beweging. Te strak gespannen manchetten verliezen hun dempende werking en kunnen sneller slijten.
Welke materialen zijn het meest effectief voor trillingdemping?
Rubbermanchetten bieden de beste trillingdemping voor de meeste industriële toepassingen. Ze absorberen effectief trillingen in het frequentiebereik van 10–1000 Hz en zijn geschikt voor temperaturen tot 80 °C.
PTFE-manchetten hebben minder dempende eigenschappen, maar bieden uitstekende chemische bestendigheid. Ze zijn ideaal voor agressieve media waar rubber niet bestand tegen is, zoals zuren of oplosmiddelen.
Weefselcompensatoren van glasvezel of aramidevezels combineren goede demping met hoge temperatuurbestendigheid tot 600 °C. Ze zijn geschikt voor rookgaskanalen en hoogtemperatuurtoepassingen.
Metalen compensatoren, zoals golfbalgen van roestvast staal, hebben beperkte trillingdemping maar bieden uitstekende drukbestendigheid. Ze worden gebruikt waar extreme drukken of temperaturen optreden.
De keuze hangt af van:
- Procestemperatuur en -druk
- Chemische compatibiliteit
- Gewenste dempingsgraad
- Levensduurverwachting
- Onderhoudsfrequentie
Waar in het leidingsysteem plaats je manchetten voor optimale trillingdemping?
Plaats manchetten direct bij trillingsbronnen zoals pompen, compressoren en ventilatoren voor maximale effectiviteit. De afstand tussen trillingsbron en manchet moet zo klein mogelijk zijn om te voorkomen dat trillingen zich al hebben opgebouwd in de leiding.
Installeer manchetten aan beide zijden van trillingsgenererende apparatuur. Dit creëert een geïsoleerde zone rond de trillingsbron en voorkomt verspreiding naar zowel de toe- als afvoerleiding.
Zorg voor voldoende afstand tot vaste bevestigingspunten. Technische richtlijnen adviseren minimaal 6–10 keer de leidingdiameter tussen manchet en eerste steunpunt om bewegingsvrijheid te garanderen.
Bij lange leidingtrajecten kunnen aanvullende manchetten nodig zijn om thermische uitzetting op te vangen. Plaats deze op strategische punten waar richtingsveranderingen of grote lengtes optreden.
Vermijd installatie in zones met hoge turbulentie of stroomsnelheden, omdat dit de levensduur van de manchet kan verkorten. Kies rustige secties in het leidingverloop voor optimale prestaties.
Kunnen manchetten alle soorten trillingen in leidingen elimineren?
Manchetten kunnen de meeste trillingen aanzienlijk verminderen, maar niet volledig elimineren. Ze zijn het meest effectief bij trillingen in het frequentiebereik van 10–1000 Hz, wat de meeste industriële trillingsbronnen omvat.
Lagefrequentietrillingen (onder 10 Hz) worden goed gedempt door rubber- en weefselmanchetten. Deze trillingen ontstaan vaak door grote roterende machines en thermische bewegingen.
Hogefrequentietrillingen (boven 1000 Hz) zijn moeilijker te dempen en vereisen soms aanvullende maatregelen, zoals trillingsisolatie van de apparatuur zelf. Gespecialiseerde dempers kunnen in deze gevallen nodig zijn.
Structurele trillingen die via gebouwdelen worden overgedragen, kunnen niet door manchetten worden gestopt. Hiervoor zijn trillingsisolatie onder machines en elastische koppelingen in de fundering nodig.
Zeer sterke schokbelastingen, zoals waterslag, vereisen speciale schokdempers naast flexibele manchetten. De combinatie van beide systemen biedt optimale bescherming tegen verschillende soorten trillingen.
Hoe Euro Manchetten helpt met trillingdemping in leidingsystemen
Euro Manchetten ontwikkelt maatwerkoplossingen voor trillingdemping in complexe industriële installaties. Wij analyseren uw specifieke trillingsproblematiek en adviseren over de juiste materiaalkeuze en positionering voor optimale resultaten.
Onze voordelen bij trillingdemping:
- Gecertificeerde manchetten voor ATEX- en FDA-toepassingen
- Maatwerkproductie voor unieke installaties
- Uitgebreide materiaalkeuze, van rubber tot hoogtemperatuurweefsels
- Technische ondersteuning bij selectie en installatie
- Snelle levering voor onderhoud en noodreparaties
Met meer dan 30 jaar ervaring in flexibele verbindingen begrijpen wij de uitdagingen van trillingdemping in verschillende industrieën. Van chemische processen tot voedselproductie: wij leveren betrouwbare oplossingen die voldoen aan de strengste veiligheidsnormen.
Heeft u vragen over trillingdemping in uw leidingsysteem? Neem contact met ons op voor persoonlijk advies en een oplossing op maat voor uw specifieke situatie.
