Een vouwbalg is een flexibel verbindingselement dat wordt gebruikt om bewegingen, trillingen en krachten in leidingen en installaties op te vangen. De balg is opgebouwd uit een reeks vouwen of plooien die uitzetting, inkrimping en zijdelingse verplaatsing mogelijk maken zonder dat de leiding beschadigd raakt. In dit artikel beantwoorden we de meest gestelde vragen over vouwbalgen, van toepassingen en materialen tot certificeringsvereisten en selectiecriteria.
Welke bewegingen en krachten absorbeert een vouwbalg?
Een vouwbalg absorbeert drie hoofdtypen beweging: axiale beweging (uitrekken en samentrekken langs de as van de leiding), laterale beweging (zijdelingse verplaatsing loodrecht op de as) en angulaire beweging (hoekige buiging). Daarnaast dempt een vouwbalg trillingen en schokken die ontstaan door pompen, compressoren of procesinstallaties.
De plooistructuur van de balg maakt het mogelijk dat al deze bewegingen gelijktijdig worden opgevangen zonder spanningsconcentraties in de aansluitende leidingen te veroorzaken. Dit is cruciaal in systemen waar thermische uitzetting optreedt, bijvoorbeeld wanneer een leiding tijdens bedrijf opwarmt en vervolgens bij stilstand afkoelt. Zonder een flexibel element als de vouwbalg zouden die temperatuurwisselingen leiden tot vermoeiingsbreuken in lassen of flenzen.
Naast mechanische bewegingen neemt een vouwbalg ook interne drukbelasting op. De balg is ontworpen om een bepaalde werkdruk te weerstaan terwijl hij tegelijkertijd flexibel blijft. Dit maakt hem geschikt voor toepassingen waarbij zowel hoge druk als dynamische belasting aanwezig zijn, zoals in stoominstallaties, chemische proceslijnen en HVAC-systemen.
In welke industrieën wordt een vouwbalg toegepast?
Vouwbalgen worden toegepast in vrijwel elke industrie waar leidingen, kanalen of apparatuur aan beweging, trillingen of thermische uitzetting zijn blootgesteld. De meest voorkomende sectoren zijn de voedingsmiddelenindustrie, farmacie, chemie, petrochemie, energieopwekking, HVAC en de procesindustrie in het algemeen.
In de voedingsmiddelenindustrie en farmacie worden vouwbalgen ingezet in hygiënische systemen waar materiaalcertificering verplicht is. Hier gelden strikte eisen aan oppervlaktekwaliteit en chemische inertie om productcontaminatie te voorkomen. In de chemische industrie en petrochemie zijn vouwbalgen onmisbaar in systemen die agressieve media, hoge temperaturen of explosieve stoffen transporteren. Daar spelen ATEX-certificeringen een centrale rol.
In de energiesector worden vouwbalgen gebruikt in stoomturbines, warmtewisselaars en rookgaskanalen, waar extreme temperatuurverschillen dagelijks voorkomen. In HVAC-installaties zorgen vouwbalgen voor geluidsdemping en trillingsisolatie tussen ventilatoren en leidingwerk. De breedte van deze toepassingen laat zien waarom de keuze voor het juiste type en materiaal zo bepalend is voor de levensduur van de installatie.
Wat is het verschil tussen een vouwbalg en een rubber compensator?

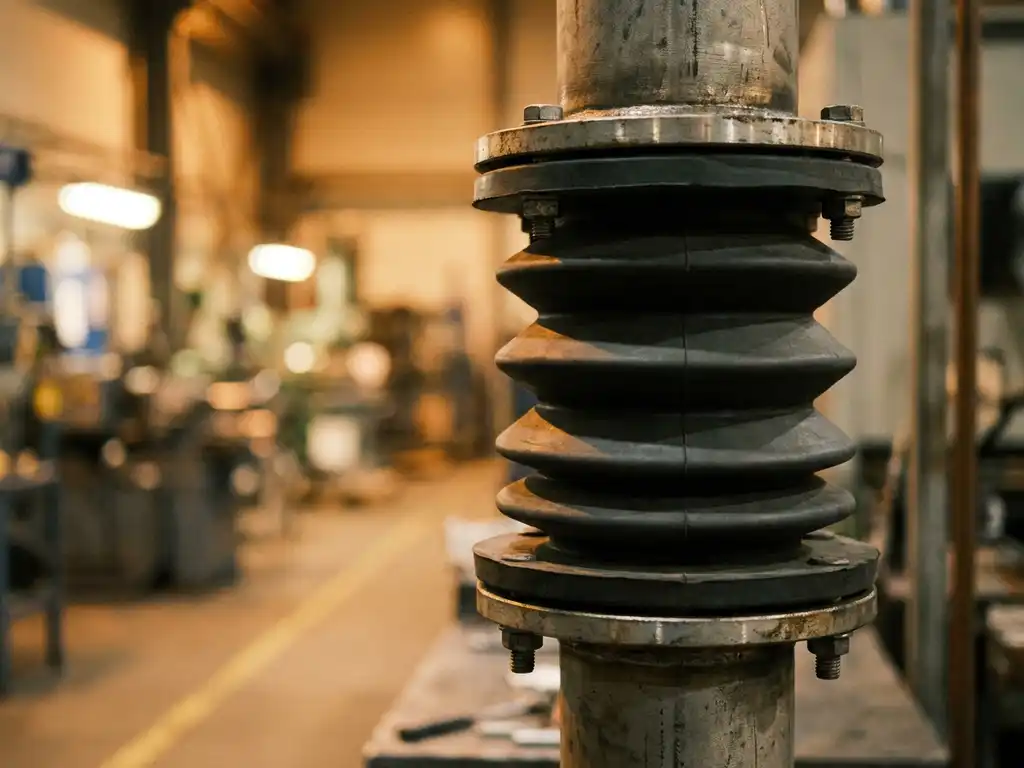

Het belangrijkste verschil tussen een vouwbalg en een rubber compensator zit in de constructie en de toepassingstemperatuur. Een vouwbalg is opgebouwd uit metalen of kunststof plooien die hoge temperaturen en drukken aankunnen. Een rubber compensator bestaat uit een elastomeer lichaam dat bij lagere temperaturen en drukken uitstekend trillingen en kleine bewegingen opvangt.
Rubber compensatoren zijn ideaal voor koelwatersystemen, pompaansluitingen en HVAC-toepassingen waar de procestemperatuur beperkt blijft en de nadruk ligt op trillingsisolatie. Ze zijn eenvoudig te monteren en relatief kostenefficiënt voor standaardtoepassingen.
Vouwbalgen zijn de betere keuze wanneer hoge temperaturen, agressieve media of hoge werkdrukken aanwezig zijn. Metalen vouwbalgen kunnen temperaturen tot boven de 800 graden Celsius aan en zijn bestand tegen corrosieve vloeistoffen en gassen. Waar een rubber compensator zijn elasticiteit verliest bij hitte of chemische blootstelling, behoudt de vouwbalg zijn functionele eigenschappen onder zware procesomstandigheden. De keuze tussen beide oplossingen hangt dus primair af van de procesparameters en de vereiste levensduur.
Welke materialen worden gebruikt voor vouwbalgen?
Vouwbalgen worden geproduceerd in een breed scala aan materialen, afhankelijk van de procesomstandigheden. De meest gebruikte materialen zijn roestvast staal (AISI 304 en AISI 316L), PTFE, Inconel en diverse elastomeren voor weefselbalgen. Elk materiaal heeft specifieke eigenschappen die het geschikt maken voor bepaalde toepassingen.
Roestvast staal is de standaardkeuze voor de meeste industriële toepassingen vanwege de combinatie van sterkte, corrosiebestendigheid en temperatuurbestendigheid. AISI 316L biedt extra weerstand tegen chloriden en wordt daarom vaak ingezet in de chemische industrie en offshoretoepassingen.
PTFE wordt gebruikt wanneer extreme chemische inertie vereist is. Dit materiaal is bestand tegen vrijwel alle agressieve zuren en basen en is daardoor populair in de farmaceutische en chemische industrie. Een bijkomend voordeel is dat PTFE voldoet aan FDA- en ECC-normen voor voedselcontact, waardoor het ook in de levensmiddelensector breed wordt toegepast.
Inconel en andere nikkellegeringen worden ingezet in toepassingen met extreem hoge temperaturen, zoals in de energiesector en bij rookgasbehandeling. Weefselbalgen, opgebouwd uit lagen glasvezel, aramide of PTFE-doek, worden gebruikt in kanaalverbindingen voor hete gassen waar metaal te zwaar of te rigide zou zijn.
Wanneer is een ATEX-gecertificeerde vouwbalg verplicht?
Een ATEX-gecertificeerde vouwbalg is verplicht wanneer de installatie zich in een explosiegevaarlijke zone bevindt, zoals gedefinieerd in de Europese ATEX-richtlijn (2014/34/EU). Dit geldt voor zones waar brandbare gassen, dampen, nevels of stofwolken aanwezig kunnen zijn in concentraties die een explosief mengsel vormen.
In de praktijk betekent dit dat chemische fabrieken, raffinaderijen, graanverwerkingsbedrijven, farmaceutische productiefaciliteiten en opslaginstallaties voor brandbare vloeistoffen verplicht zijn ATEX-gecertificeerde componenten te gebruiken. De vouwbalg mag in dergelijke omgevingen geen vonkbron vormen en moet antistatisch zijn uitgevoerd om elektrostatische ontlading te voorkomen.
Een veelgemaakte misvatting is dat een dubbele laag in een flexibele verbinding de kans op het vrijkomen van brandbare stoffen voldoende verkleint om ATEX-certificering te omzeilen. Dit is onjuist. De ATEX-richtlijn stelt eisen aan het gehele component, niet alleen aan de constructie. Een niet-gecertificeerde balg, hoe robuust ook uitgevoerd, voldoet niet aan de wettelijke vereisten voor gebruik in een ATEX-zone.
Wij beschikken over vouwbalgen met ATEX-certificering voor gebruik in de zwaarste procesomstandigheden. Deze producten zijn uitvoerig getest en voldoen aan de geldende Europese normen, zodat u als engineer met zekerheid kunt werken.
Hoe kies je de juiste vouwbalg voor jouw installatie?
De juiste vouwbalg kies je op basis van vijf kernparameters: het type en de omvang van de te absorberen beweging, de werkdruk en temperatuur van het medium, de chemische samenstelling van het medium, de vereiste certificeringen en de nominale diameter van de aansluiting.
Begin met het vastleggen van de bewegingsparameters. Gaat het om puur axiale beweging, of zijn ook laterale en angulaire verplaatsingen aanwezig? De balg moet in zijn ontwerp zijn afgestemd op de combinatie van bewegingen die in de praktijk optreden. Een balg die alleen voor axiale beweging is gedimensioneerd maar laterale belasting krijgt, slijt snel en kan vroegtijdig falen.
Bepaal vervolgens de procesparameters: maximale werkdruk, piektemperatuur en het medium dat door de balg stroomt. Op basis hiervan selecteer je het juiste materiaal. Controleer daarna welke certificeringen verplicht zijn voor de betreffende toepassing, zoals ATEX voor explosiegevaarlijke zones of FDA/ECC voor voedsel- en farmaceutische toepassingen.
Omdat elke installatie uniek is, bieden wij maatwerkontwikkeling en productie voor situaties waarbij standaardproducten niet volstaan. Of het nu gaat om een afwijkende diameter, een bijzondere materiaalcombinatie of een spoedlevering voor noodwerkzaamheden, wij denken mee vanuit jarenlange praktijkervaring in uiteenlopende industrieën. Bekijk ook onze beladingsbalg als uw toepassing specifieke belastingseisen stelt die een standaard vouwbalg overstijgen.
