Een weegbalg is een flexibel, luchttechnisch element dat wordt gebruikt om trillingen en krachten op te vangen die ontstaan bij het wegen van materialen of vloeistoffen in industriële installaties. Het zorgt ervoor dat de verbinding tussen een weegcel en een pijpleiding of apparaat vrij blijft van mechanische spanning, zodat nauwkeurige weegresultaten gegarandeerd zijn. In dit artikel beantwoorden we de meest gestelde vragen over weegbalgen: van toepassing en werking tot materiaalkeuze en selectiecriteria.

Waarvoor wordt een weegbalg gebruikt?

Een weegbalg wordt gebruikt om de verbinding tussen een weeginstallatie en een pijpleiding of procesapparaat mechanisch te ontkoppelen. Zonder deze ontkoppeling zou de stijfheid van de verbinding een extra kracht uitoefenen op de weegcel, wat de meting verstoort. De weegbalg absorbeert die kracht en houdt de meting zuiver.

In de praktijk zie je weegbalgen vooral in installaties waar tanks, silo’s, reactoren of bunkers worden gewogen terwijl ze tegelijkertijd zijn aangesloten op een procesleiding. Denk aan:

Doseerinstallaties in de voedingsmiddelenindustrie
Reactorvaten in de chemische industrie
Menginstallaties in de farmaceutische sector
Silo’s voor bulkgoederen in de procesindustrie

In al deze situaties is het essentieel dat de pijpleiding geen kracht overdraagt op het te wegen object. De weegbalg elimineert die kracht en zorgt zo voor betrouwbare, herhaalbare meetresultaten.

Hoe werkt een weegbalg technisch gezien?

Een weegbalg werkt door zijn lage axiale stijfheid. Waar een starre verbinding een aanzienlijke kracht overdraagt op de weegcel, geeft de weegbalg mee in alle richtingen. De kracht die de verbinding uitoefent op het te wegen object is daardoor verwaarloosbaar klein, waardoor de weegcel alleen de werkelijke last registreert.

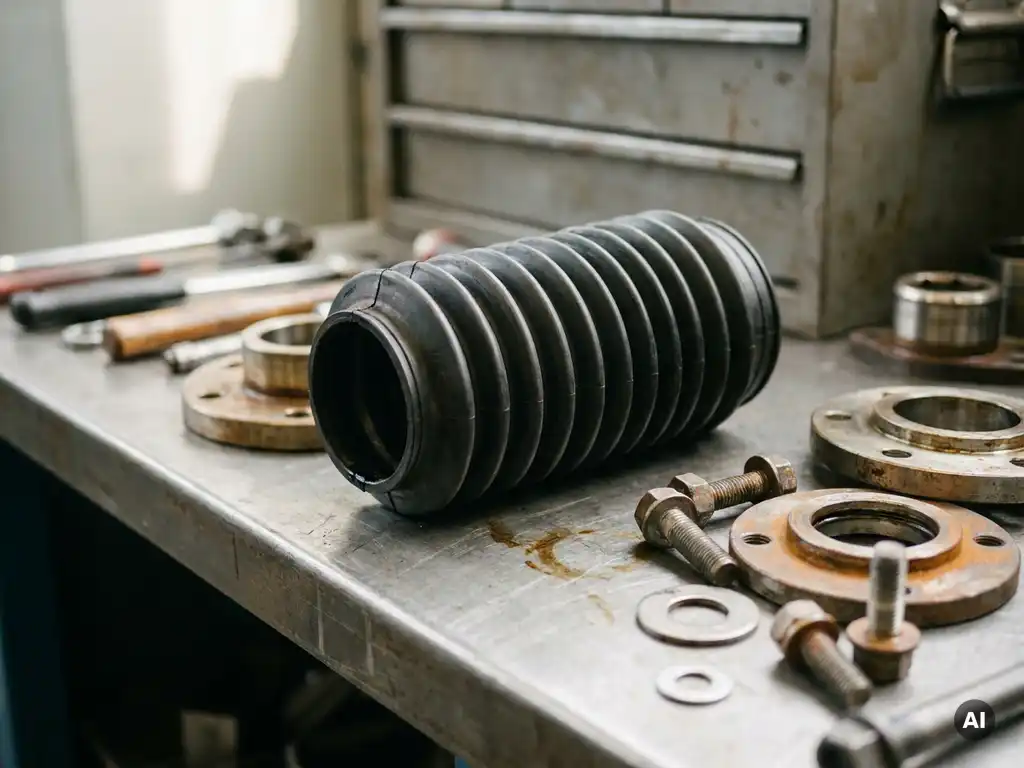

Technisch gezien bestaat een weegbalg uit een flexibel element, meestal in de vorm van een balg of manchet, dat is bevestigd tussen twee flenzen of koppelstukken. De balg kan axiale, laterale en hoekbeweging opvangen. Die combinatie van bewegingsvrijheid is precies wat een weegtoepassing vereist.

Belangrijk om te weten: een weegbalg moet zo min mogelijk voorspanning hebben bij montage. Een balg die onder spanning staat, geeft altijd een resterende kracht door aan de weegcel. Correcte montage, zonder trek of druk in de as, is daarmee net zo belangrijk als de keuze van het product zelf.

Welke materialen worden gebruikt voor weegbalgen?

De materiaalkeuze voor een weegbalg hangt af van het medium, de temperatuur en de sector. De meest gebruikte materialen zijn rubber, PTFE en stoffen weefsels, elk met eigen eigenschappen die passen bij specifieke toepassingen.

Hier is een overzicht van de gangbare opties:

Rubber (EPDM, NBR, siliconen): Geschikt voor algemene industriële toepassingen, goede chemische weerstand afhankelijk van het type, leverbaar in FDA-uitvoering voor voedingsmiddelen.
PTFE: Uitstekende chemische weerstand, geschikt voor agressieve media, voldoet aan FDA/ECC-normen voor de farmaceutische en voedingsmiddelenindustrie.
Weefsel (met of zonder coatinglaag): Lichtgewicht, hoge flexibiliteit, geschikt voor lucht- en gasapplicaties bij lagere drukken.
Metaal (roestvrij staal): Voor hoge temperaturen en hoge drukken, minder flexibel maar uiterst duurzaam in extreme procesomstandigheden.

In de voedingsmiddelen- en farmaceutische industrie is materiaalcertificering niet optioneel. Een gecertificeerd flexibel product met FDA- of ECC-goedkeuring is daar een basisvereiste, geen extra.

Wat is het verschil tussen een weegbalg en een compensator?

Het belangrijkste verschil is het primaire doel. Een compensator is ontworpen om thermische uitzetting, trillingen of drukschommelingen in een leiding op te vangen. Een weegbalg is specifiek ontworpen om mechanische krachten te minimaliseren die een weeginstallatie zouden verstoren. Beide zijn flexibele verbindingen, maar ze worden geselecteerd op basis van een ander functioneel criterium.

Een compensator mag best een zekere axiale stijfheid hebben, want zijn taak is het opvangen van beweging, niet het elimineren van kracht. Een weegbalg moet juist zo weinig mogelijk stijfheid hebben, omdat elke resterende kracht de weegmeting beïnvloedt.

In sommige installaties worden beide elementen gecombineerd: een compensator in de leiding voor thermische compensatie, en een weegbalg direct bij de aansluiting op de weeginstallatie. Zo vervult elk element zijn eigen rol zonder compromissen.

Wanneer is een weegbalg verplicht of sterk aanbevolen?

Een weegbalg is sterk aanbevolen, en in veel gevallen technisch noodzakelijk, zodra een pijpleiding direct is aangesloten op een apparaat dat op weegcellen staat. Zonder weegbalg is nauwkeurig wegen in procesomstandigheden vrijwel onmogelijk.

Situaties waarbij een weegbalg verplicht of sterk aanbevolen is:

Tanks en silo’s die continu worden gewogen tijdens vullen of legen
Doseerinstallaties waarbij gewichtsnauwkeurigheid direct invloed heeft op productkwaliteit
ATEX-zones waar gecertificeerde componenten verplicht zijn en elke verstoring van de meting risico’s vergroot
Cleanrooms en farmaceutische productieruimtes met strikte validatievereisten

In sectoren zoals de chemische industrie en de farmacie gelden ook specifieke normen voor de materialen en certificeringen van de gebruikte componenten. Bekijk de toepassingen per branche om te zien welke vereisten voor jouw sector gelden.

Hoe kies je de juiste weegbalg voor jouw toepassing?

De juiste weegbalg kies je op basis van vier kerncriteria: het medium dat door de verbinding stroomt, de procestemperatuur en druk, de vereiste bewegingsvrijheid en de geldende certificeringseisen. Wie deze vier factoren helder heeft, kan gericht een keuze maken.

Doorloop deze stappen bij de selectie:

Bepaal het medium: Is het een gas, vloeistof of poeder? Is het agressief, brandbaar of levensmiddelentechnisch? Dit bepaalt het materiaal.
Check de procesomstandigheden: Welke temperatuur en druk gelden er? Zijn er piekwaarden die de balg moet kunnen opvangen?
Analyseer de vereiste bewegingsvrijheid: Gaat het om puur axiale beweging, of ook laterale en hoekbeweging? Een weegbalg moet in alle richtingen kunnen meegeven.
Controleer certificeringseisen: Gelden er ATEX-, FDA- of ECC-eisen? Zorg dat de weegbalg de juiste certificeringen heeft voor jouw sector en zone.
Kies het koppelsysteem: Flenzen, TriClamp, JACOB of een andere koppeling? De aansluiting moet passen bij de bestaande installatie.

Twijfel je over de juiste keuze? Maatwerk is in veel gevallen de beste optie, zeker in complexe of gecertificeerde omgevingen waar standaardproducten niet voldoen.

Hoe Euro Manchetten helpt bij het selecteren van de juiste weegbalg

Wij weten uit meer dan veertig jaar ervaring dat geen enkele installatie hetzelfde is. Daarom bieden we geen one-size-fits-all-oplossingen, maar kijken we samen met jou naar wat jouw toepassing echt vraagt. Of het nu gaat om een standaard weegbalg of een volledig op maat uitgevoerd product met ATEX- of FDA-certificering, wij leveren wat er nodig is.

Wat we voor je kunnen doen:

Technisch advies over materiaalkeuze en dimensionering voor weegbalgen
Maatwerkontwikkeling en productie voor specifieke procesomstandigheden
Levering van gecertificeerde weegbalgen voor ATEX-zones, voedingsmiddelen en farmacie
Snelle levering, ook voor spoedwerkzaamheden bij ongeplande stilstand
Ondersteuning bij koppelsystemen: JACOB, TriClamp, klembanden en custom flanges

Wil je weten welke weegbalg het beste past bij jouw installatie? Neem contact met ons op en we denken graag met je mee.
