Voor spray shields gelden in de procesindustrie meerdere internationale normen en richtlijnen, afhankelijk van de toepassing, het medium en de omgeving. De belangrijkste kaders zijn de ATEX-richtlijn (voor explosiegevaarlijke omgevingen), de EN ISO 23936-norm voor niet-metallische materialen in contact met koolwaterstoffen, en sectorspecifieke eisen vanuit onder meer de petrochemie en de voedingsmiddelenindustrie. Kort gezegd: er bestaat niet één universele norm, maar een combinatie van richtlijnen die samen bepalen aan welke eisen jouw spray shield moet voldoen. In dit artikel beantwoorden we de meest gestelde vragen over spray shields, normen, vereisten en installatie.
Welke installaties zijn verplicht uitgerust met spray shields?

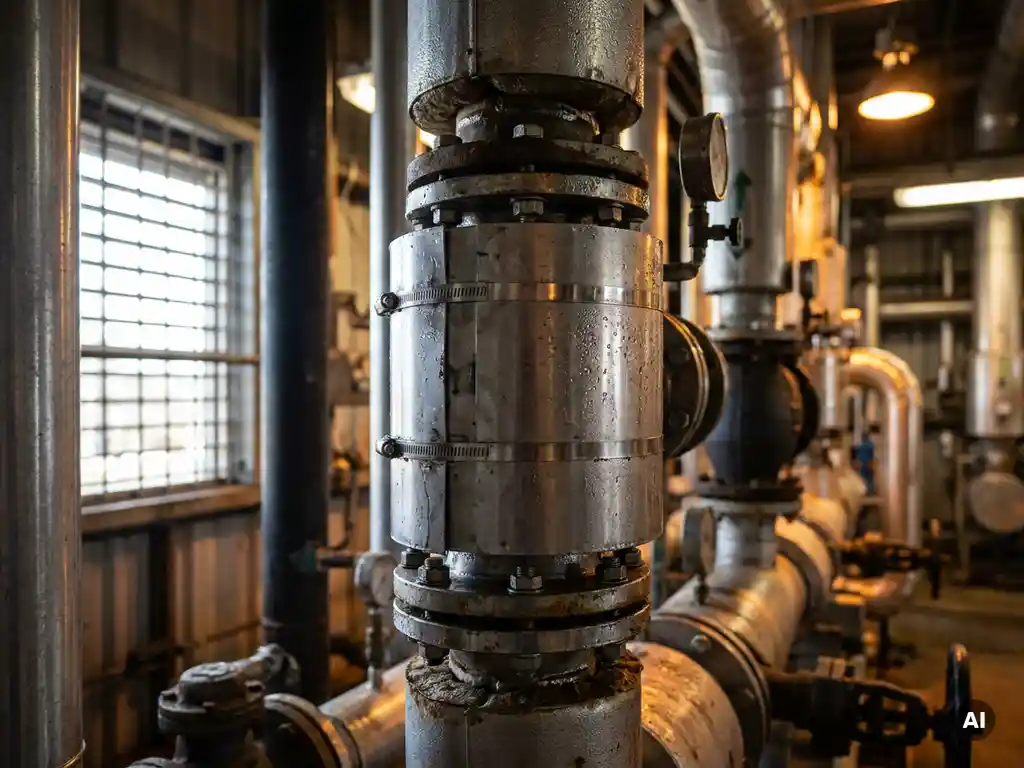

Spray shields zijn verplicht op flensverbindingen en koppelingen in leidingsystemen waar onbedoeld vrijkomen van vloeistof een risico vormt voor mensen, omgeving of procesinstallaties. Dit geldt in het bijzonder voor systemen met brandbare, giftige of onder hoge druk staande vloeistoffen.
In de praktijk gaat het om de volgende installaties en toepassingen:
- Stoomleidingen en heetwatersystemen boven 100°C
- Leidingen met ontvlambare vloeistoffen in ATEX-zones
- Zuurleidingen en leidingen met bijtende chemicaliën
- Hydraulische systemen onder hoge druk in de petrochemie
- Voedingsmiddelenlijnen waar spatlekken een hygiënerisico vormen
- Farmaceutische processen met steriele media
De verplichting vloeit voort uit risicoanalyses die je als engineer uitvoert op basis van HAZOP-studies of vergelijkbare methoden. Zodra een lek een reëel gevaar vormt, is een spray shield geen optie meer, maar een vereiste. In veel sectoren is dit ook vastgelegd in interne veiligheidsstandaarden of verzekeringseisen van de installatie-eigenaar.
Welke internationale normen en richtlijnen zijn van toepassing?
De meest relevante normen voor spray shields in de procesindustrie zijn de ATEX-richtlijn 2014/34/EU voor explosiegevaarlijke omgevingen, de OSHA-richtlijnen voor persoonlijke en installatiebescherming, en industriespecifieke standaarden zoals API 505 in de petrochemie. Daarnaast spelen ISO-normen voor materiaalkeuze en drukklassen een rol.
Concreet betekent dit het volgende per norm:
- ATEX 2014/34/EU: Verplicht gebruik van antistatische of geleidende materialen in zones 0, 1 en 2. Het spray shield mag geen vonkrisico introduceren.
- PED (Pressure Equipment Directive 2014/68/EU): Stelt eisen aan de drukbestendigheid van afschermende componenten rondom drukhoudende systemen.
- API 505: Aanbevelingen voor vloeistofafscherming in de petrochemische industrie, inclusief ontwerpvereisten voor spray shields rondom flenzen.
- FDA/ECC-certificering: Verplicht in de voedingsmiddelenindustrie en farmacie wanneer het spray shield in contact kan komen met processtromen.
Het is belangrijk om te beseffen dat normen voor spray shields vereisten stellen op meerdere niveaus tegelijk: materiaal, constructie, installatiemethode en periodieke inspectie. Een spray shield dat voldoet aan één norm maar niet aan de andere, is in de meeste gevallen niet acceptabel voor een vergunningsplichtige installatie.
Wat zijn de materiaaleisen voor spray shields volgens de normen?
Spray shields moeten gemaakt zijn van materialen die bestand zijn tegen het specifieke medium, de procestemperatuur en de omgevingscondities. In ATEX-omgevingen geldt bovendien de eis dat materialen antistatisch of elektrisch geleidend zijn om vonkvorming te voorkomen.
Gangbare materialen en hun toepassingsgebieden zijn:
- PTFE (polytetrafluorethyleen): Chemisch inert, breed inzetbaar in zuur- en oplosmiddelomgevingen, FDA-goedgekeurd voor voedingsmiddelen en farmacie
- RVS (roestvrij staal): Hoge temperatuurbestendigheid, geschikt voor stoom en petrochemische toepassingen
- Polypropyleen (PP): Lichtgewicht, kostenefficiënt, geschikt voor minder agressieve chemische omgevingen
- Antistatisch PVC of PE: Toegepast in ATEX-zones waar vonkrisico beperkt moet worden
De normen schrijven niet altijd een specifiek materiaal voor, maar stellen eisen aan eigenschappen zoals chemische bestendigheid, temperatuurbereik en elektrische geleidbaarheid. Het is jouw verantwoordelijkheid als engineer om op basis van een mediumbeoordeling het juiste materiaal te selecteren. Bekijk ons productoverzicht voor flexibele verbindingen voor een overzicht van beschikbare materiaaluitvoeringen.
Hoe verschilt de normering per sector en toepassing?
De normering voor spray shields verschilt per sector omdat de risicoprofielen fundamenteel anders zijn. In de petrochemie ligt de nadruk op brandveiligheid en explosiebeveiliging, terwijl in de voedingsmiddelenindustrie hygiëne en FDA-compliance centraal staan. In de farmacie gelden bovendien GMP-richtlijnen die de traceerbaarheid van materialen vereisen.
Per sector de belangrijkste accenten:
- Petrochemie en chemie: ATEX-certificering verplicht in gezoneerde ruimtes, hoge druk- en temperatuurbestendigheid, API 505 als leidraad voor flensbescherming
- Voedingsmiddelenindustrie: FDA- en ECC-goedgekeurde materialen, eenvoudige reinigbaarheid, geen absorberend materiaal dat bacteriën kan herbergen
- Farmacie: GMP-conforme materialen met traceerbaarheidsdocumentatie, steriele toepassingen vereisen specifieke oppervlakteafwerkingen
- Energiesector en nutsvoorzieningen: Bestand tegen stoom en hoge temperaturen, PED-conformiteit voor drukhoudende systemen
- Utiliteit en HVAC: Minder strenge eisen, maar normen voor vloeistofafscherming blijven van toepassing bij gevaarlijke koelmiddelen
Omdat wij actief zijn in al deze sectoren, weten we uit ervaring dat het combineren van sectorvereisten in één installatie een reële uitdaging is. Meer over onze sectorspecifieke aanpak vind je op de pagina over onze branches.
Wanneer moet een spray shield worden vervangen of herkeurd?
Een spray shield moet worden vervangen of herkeurd wanneer er zichtbare beschadigingen zijn, na elk incident waarbij het shield is blootgesteld aan een lek, en op basis van een periodiek inspectieschema dat aansluit op de risicoklasse van de installatie. Er is geen vaste universele vervangingstermijn, maar de meeste installaties hanteren een jaarlijkse visuele inspectie als minimum.
Concrete aanleidingen voor vervanging of herkeuring zijn:
- Zichtbare scheuren, verkleuringen of vervorming van het materiaal
- Verlies van antistatische eigenschappen (meetbaar bij ATEX-toepassingen)
- Wijziging van het procesmedium of de procestemperatuur
- Aanpassing van de flensverbinding of koppeling waarop het shield is gemonteerd
- Overschrijding van de door de fabrikant opgegeven levensduur
Bij ATEX-gecertificeerde installaties is herkeuring na elk onderhoud aan de onderliggende verbinding verplicht. Documenteer altijd de inspecties, want bij een audit of incident is traceerbaarheid een harde eis.
Hoe kies je een spray shield dat aan alle normen voldoet?
Een spray shield dat aan alle normen voldoet, kies je op basis van vier parameters: het procesmedium, de maximale druk en temperatuur, de omgevingszone (ATEX of niet) en de sectorspecifieke certificeringseisen. Begin altijd met de zwaarste eis als uitgangspunt en werk van daaruit naar de juiste materiaalkeuze en constructievorm.
Doorloop bij je selectie de volgende stappen:
- Bepaal de omgevingszone: Is er een ATEX-zone aanwezig? Dan is antistatisch of geleidend materiaal verplicht.
- Identificeer het medium: Chemisch agressief, levensmiddelen, stoom of hydraulische vloeistof? Dit bepaalt de materiaalkeuze.
- Check druk en temperatuur: Zorg dat het spray shield de maximale procesomstandigheden aankan, inclusief een veiligheidsmarge.
- Controleer sectorvereisten: FDA, GMP, PED of API 505? Vraag altijd om de bijbehorende certificeringsdocumentatie.
- Controleer de flensmaat en koppelwijze: Een spray shield moet nauwkeurig passen op de bestaande verbinding. Maatwerk is hier vaak de veiligste keuze.
Twijfel je over de juiste keuze voor jouw specifieke installatie? Neem dan direct contact op via onze contactpagina voor technisch advies op maat.
