Flexibele verbindingen zijn onmisbaar in de moderne installatietechniek. Ze verbinden leidingen, kanalen en apparatuur op een manier die starre koppelingen simpelweg niet aankunnen: ze absorberen trillingen, compenseren uitzetting en zorgen voor veilige overdracht van stoffen in de meest veeleisende omstandigheden. Of je nu werkt in een chemische fabriek, een voedingsmiddelenbedrijf of een kantoorgebouw, de kans is groot dat flexibele verbindingen een cruciale rol spelen in jouw installatie. In dit artikel zetten we de vijf belangrijkste toepassingen op een rij.
Flexibele verbindingen als technische oplossing
Binnen de installatietechniek zijn flexibele verbindingen de stille werkpaarden van het systeem. Ze zitten op plekken waar stijfheid problemen veroorzaakt: bij pompen die trillen, leidingen die uitzetten door warmte, of systemen die moeten voldoen aan strikte hygiëne- of veiligheidseisen. De juiste verbinding kiezen is geen bijzaak, het is een technische beslissing die directe invloed heeft op de levensduur van je installatie, de veiligheid van je personeel en de continuïteit van je proces.
Flexibele manchetten en compensatoren zijn verkrijgbaar in een breed scala aan materialen, van rubber en PTFE tot metaal en weefsel. Elk materiaal heeft zijn eigen eigenschappen en is geschikt voor specifieke toepassingen. Hieronder vind je de vijf meest voorkomende toepassingen in de installatietechniek, inclusief wat je per situatie moet weten.
1: Trillingsdemping in industriële pijpleidingen
Trillingen zijn een van de meest onderschatte oorzaken van slijtage en schade in industriële installaties. Pompen, compressoren en ventilatoren genereren continue mechanische trillingen die zich via de leidingen door het hele systeem verspreiden. Zonder adequate demping leiden deze trillingen tot vermoeidheidsbreuken, loskomende bevestigingen en uiteindelijk kostbare stilstand.
Flexibele verbindingen, met name rubberen manchetten en compensatoren, absorberen deze trillingen effectief. Ze fungeren als een buffer tussen de trillende machine en de rest van het leidingnet. Dit verlengt de levensduur van zowel de leidingen als de aangesloten apparatuur aanzienlijk.
Deze toepassing is ideaal voor installaties met frequente start-stopcycli of hoge mechanische belasting, zoals in de chemische industrie, waterzuivering en energiecentrales. Let bij de selectie op de frequentie en amplitude van de trillingen, want die bepalen welk type en welke wanddikte het meest geschikt is.

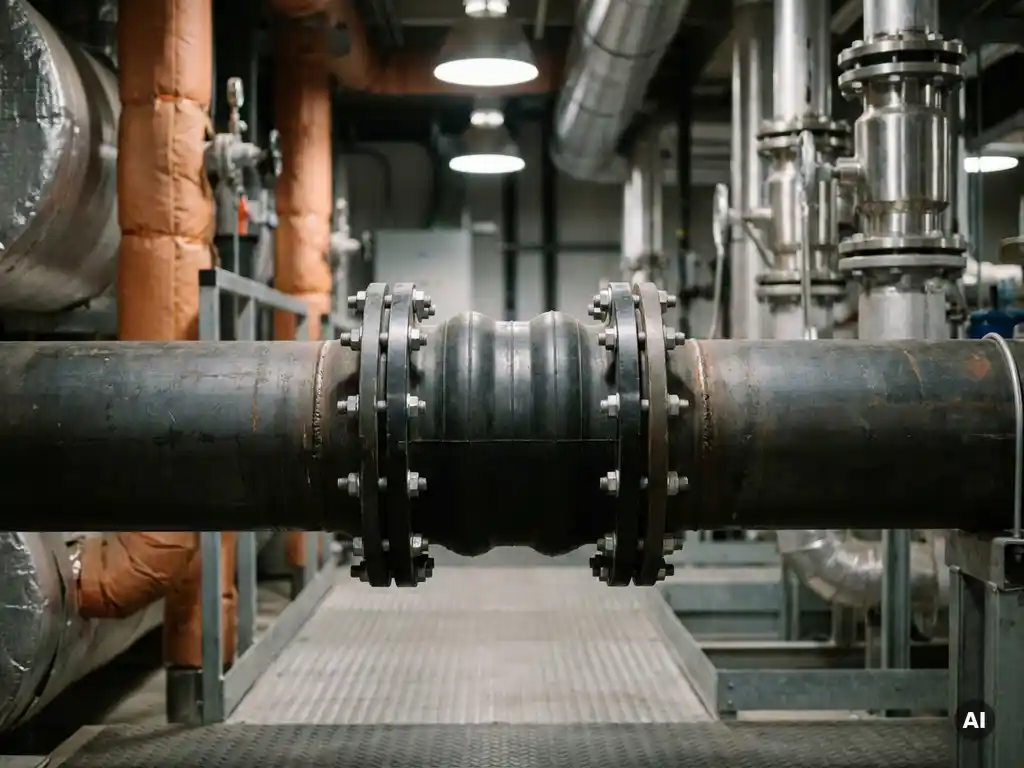

2: Uitzetcompensatie bij thermische belasting
Leidingen zetten uit bij warmte en krimpen bij afkoeling. In systemen met grote temperatuurverschillen, zoals stoomleidingen, warmtewisselaars of industriële ovens, kan dit leiden tot enorme spanningen in het leidingnet. Zonder compensatie ontstaan scheuren, lekken of zelfs ernstige schade aan de installatie.
Compensatoren zijn specifiek ontworpen om deze thermische bewegingen op te vangen. Metalen balgen zijn hierbij de meest gebruikte oplossing: ze zijn bestand tegen hoge temperaturen en drukken, terwijl ze tegelijkertijd de nodige flexibiliteit bieden. Voor minder extreme omstandigheden zijn weefselcompensatoren een lichtere en kostenefficiënte keuze.
Deze toepassing is onmisbaar in de petrochemie, energiesector en procesindustrie. De juiste dimensionering van de compensator, inclusief de toegestane axiale, laterale en hoekige beweging, is bepalend voor de prestaties op lange termijn. Bekijk ons productoverzicht van compensatoren voor een compleet beeld van de beschikbare uitvoeringen.
3: Explosieveilige verbindingen in de chemische industrie
In omgevingen waar brandbare gassen, dampen of stofwolken aanwezig zijn, is explosieveiligheid geen optie, maar een wettelijke verplichting. De ATEX-richtlijnen schrijven voor welke apparatuur en componenten gebruikt mogen worden in explosiegevaarlijke zones. Flexibele verbindingen die niet aan deze eisen voldoen, mogen simpelweg niet worden toegepast.
ATEX-gecertificeerde manchetten en compensatoren zijn ontworpen om geen vonken te genereren, statische elektriciteit af te voeren en bestand te zijn tegen agressieve chemische stoffen. Materialen zoals PTFE en speciale antistatische rubbermengsels worden hiervoor ingezet. De certificering garandeert dat de verbinding getest en goedgekeurd is voor gebruik in de betreffende gevarenzone.
Dit is de meest specialistische toepassing op deze lijst. De juiste zoneclassificatie bepaalt welk ATEX-certificaat vereist is, en dat heeft directe gevolgen voor de materiaalkeuze en constructie van de verbinding. Werk je in de chemie, petrochemie of farmaceutische industrie? Dan is ATEX-compliance geen discussiepunt. Onze sectoren en branches geven een goed beeld van de specifieke eisen per industrie.
4: Hygiënische verbindingen in voeding en farmacie
In de voedingsmiddelen- en farmaceutische industrie gelden de strengste eisen aan materiaalveiligheid en reinigbaarheid. Verbindingen die in contact komen met producten moeten voldoen aan FDA- en ECC-normen, wat betekent dat de gebruikte materialen aantoonbaar voedselveilig zijn en geen schadelijke stoffen afgeven.
Hygiënische flexibele verbindingen worden gemaakt van FDA-goedgekeurde materialen zoals PTFE, siliconen of specifiek gecertificeerd rubber. Ze zijn ontworpen voor eenvoudige reiniging en desinfectie, vaak geschikt voor CIP- en SIP-procedures. Koppelsystemen zoals TriClamp zorgen voor een snelle, lekvrije verbinding zonder dode hoeken waar bacteriën kunnen groeien.
Deze verbindingen zijn onmisbaar in productielijnen voor voedingsmiddelen, dranken, medicijnen en cosmetica. De combinatie van de juiste materiaalcertificering en een hygiënisch ontwerp is hier doorslaggevend. Een verkeerde materiaalkeuze kan leiden tot productcontaminatie, met alle gevolgen van dien, zowel voor de consument als voor de producent.
5: Stof- en luchtbeheersing in utiliteitsbouw
In kantoren, ziekenhuizen, laboratoria en cleanrooms is de luchtkwaliteit direct gekoppeld aan de gezondheid en productiviteit van de gebruikers. Flexibele verbindingen spelen hier een andere rol dan in de zware industrie: ze zorgen voor een lekvrije, geluidsarme aansluiting in ventilatiesystemen en dragen bij aan een optimale luchtverdeling.
Luchtverdeelslangen en flexibele manchetten in ventilatiekanalen voorkomen dat stof, bacteriën of andere verontreinigingen het systeem binnendringen via slecht afgedichte verbindingen. In combinatie met stof- en luchtfilters vormen ze een compleet systeem voor gezonde binnenlucht. Voor cleanrooms en farmaceutische productieruimtes zijn speciale uitvoeringen beschikbaar die voldoen aan de strengste reinheidsklassen.
De utiliteitsbouw is een toepassing die vaak wordt onderschat, maar waarbij de keuze voor de juiste verbinding een groot verschil maakt in energieverbruik, onderhoudsvriendelijkheid en luchtkwaliteit. Denk aan een goede afdichting als een investering in de gezondheid van iedereen die het gebouw gebruikt.
De juiste verbinding kiezen voor jouw installatie
Het kiezen van de juiste flexibele verbinding begint bij een goede analyse van de procesomstandigheden. Stel jezelf de volgende vragen:
- Wat zijn de temperatuur- en drukcondities? Hoge temperaturen vragen om metalen balgen of speciale rubbermengsels. Lage druk en temperatuur bieden meer materiaalkeuze.
- Welke stoffen worden getransporteerd? Agressieve chemicaliën vereisen chemisch resistente materialen zoals PTFE. Voedingsmiddelen en medicijnen vragen om FDA/ECC-gecertificeerde uitvoeringen.
- Zijn er explosiegevaarlijke zones aanwezig? Zo ja, dan is ATEX-certificering verplicht en bepaalt de zoneclassificatie welk type verbinding geschikt is.
- Wat zijn de bewegingen die de verbinding moet opvangen? Trillingen, thermische uitzetting, hoekige of laterale bewegingen vragen elk om een andere constructie.
- Wat zijn de onderhoudsmogelijkheden? Kies voor verbindingen die passen bij de onderhoudsfrequentie en het reinigingsprotocol van jouw installatie.
Een goede materiaalkeuze en de juiste dimensionering zijn de basis voor een betrouwbare installatie. Neem bij twijfel altijd contact op met een specialist die de procesomstandigheden goed begrijpt.
Hoe Euro Manchetten helpt met flexibele verbindingen in de installatietechniek
Euro Manchetten is al meer dan veertig jaar specialist in flexibele verbindingen en luchttechnische oplossingen. We leveren niet alleen standaardproducten, maar denken actief mee over de beste oplossing voor jouw specifieke situatie. Of het nu gaat om ATEX-gecertificeerde compensatoren voor de chemische industrie of hygiënische manchetten voor een farmaceutische productielijn, wij hebben de kennis en de certificeringen om de juiste verbinding te leveren.
Wat we voor je kunnen doen:
- Maatwerk flexibele verbindingen in alle soorten, maten en materialen
- ATEX- en FDA/ECC-gecertificeerde uitvoeringen voor de meest veeleisende toepassingen
- Technisch advies op basis van jouw procesomstandigheden en installatievereisten
- Snelle levering, ook voor spoedwerkzaamheden en last-minute noodgevallen
- Koppelsystemen zoals JACOB, TriClamp en klembanden, standaard en op maat
Wil je weten welke verbinding het beste past bij jouw installatie? Neem contact met ons op en we helpen je snel verder met een concreet advies.
