Een beladingsbalg kan last krijgen van scheuren, lekkages, vervorming en versnelde slijtage. De meest voorkomende oorzaken zijn mechanische overbelasting, chemische aantasting, verkeerde montage en blootstelling aan temperaturen of drukken die buiten de specificaties vallen. Voor technische engineers in de procesindustrie is het herkennen van deze problemen essentieel om ongeplande stilstand te voorkomen. In dit artikel beantwoorden we de meest gestelde vragen over storingen, vervanging, montage en materiaalkeuze.
Waardoor raakt een beladingsbalg beschadigd?
Een beladingsbalg raakt het vaakst beschadigd door een combinatie van mechanische overbelasting, chemische aantasting en thermische stress. Wanneer de balg wordt blootgesteld aan bewegingen of krachten die de toegestane specificaties overschrijden, ontstaan er interne spanningen die het materiaal op den duur doen scheuren of vervormen.
In de procesindustrie zijn er een aantal terugkerende oorzaken die we regelmatig tegenkomen:
- Overmatige axiale, laterale of angulaire verplaatsing die de ontwerplimieten van de balg overschrijdt
- Chemische aantasting door agressieve media zoals zuren, logen of oplosmiddelen die het balgmateriaal afbreken
- Thermische vermoeidheid door herhaaldelijke temperatuurwisselingen, met name in processen met stoomstoten of snelle opstart- en afkoelcycli
- Overdruk of onderdruk buiten het ontworpen werkbereik, wat leidt tot plastische vervorming van de plooien
- Erosie door deeltjes in het medium, waarbij abrasieve stoffen de balgwand van binnenuit afslijten

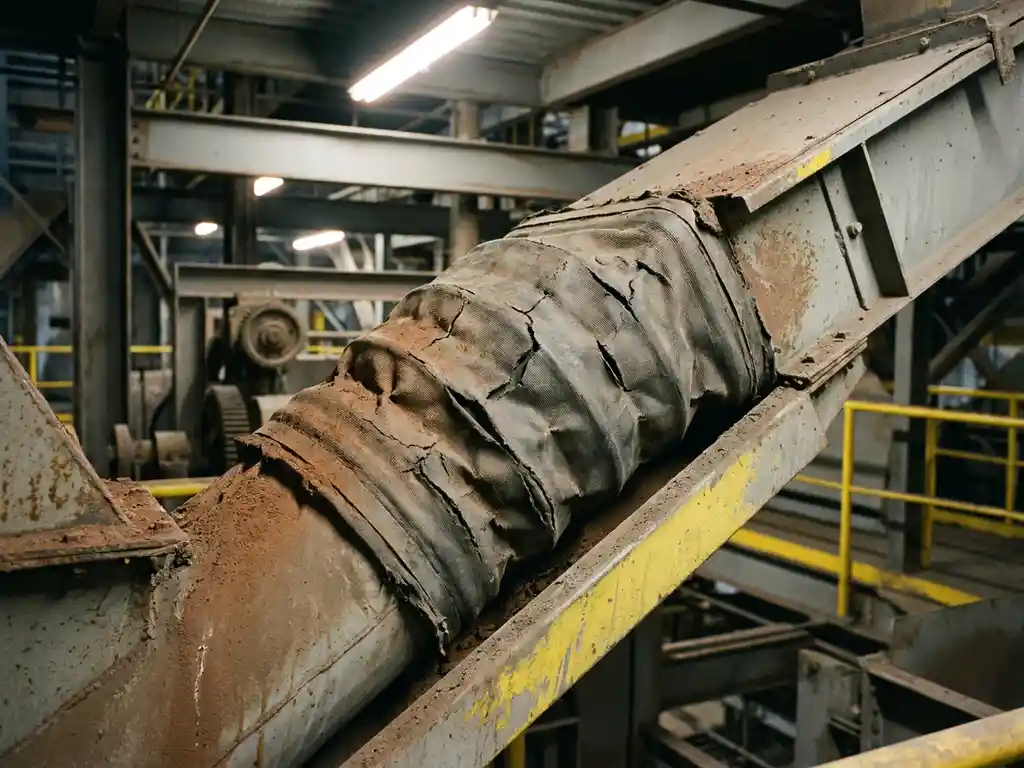

Een beschadigde beladingsbalg bezwijkt zelden direct volledig. Vaak begint schade als microscopische scheurtjes in de plooien, die zich pas later manifesteren als zichtbare lekkage of verlies van flexibiliteit. Vroegtijdige inspectie is daarom effectiever dan wachten op zichtbare symptomen.
Wat zijn de signalen dat een beladingsbalg moet worden vervangen?
De belangrijkste signalen dat een beladingsbalg aan vervanging toe is, zijn zichtbare scheuren of barsten in het materiaal, lekkage langs de plooien, verlies van flexibiliteit en ongebruikelijke trillingen of geluiden in de installatie. Wanneer de balg zijn dempende werking verliest, neemt de mechanische belasting op aangrenzende componenten snel toe.
Naast de meest voor de hand liggende visuele tekenen zijn er ook subtielere indicatoren die engineers in de gaten moeten houden:
- Verkleuringen of oppervlakteaantasting die wijzen op chemische degradatie van het balgmateriaal
- Permanente vervorming waarbij de balg zijn oorspronkelijke vorm niet meer aanneemt na ontlasting
- Verhoogd lekkagedebiet langs flensverbindingen, ook al zijn de bevestigingen goed aangehaald
- Toegenomen stijfheid waardoor de balg zijn compenserende functie niet meer adequaat vervult
- Zichtbare corrosie op metalen versterkingselementen of flensdelen
In omgevingen met ATEX-classificatie of FDA/ECC-vereisten is regelmatige inspectie geen optie maar een verplichting. Een beschadigde balg in een explosiegevaarlijke zone of een levensmiddelenproces kan directe veiligheids- en compliancerisico’s opleveren. Stel vervanging dan ook nooit uit wanneer meerdere van bovenstaande signalen tegelijk optreden.
Hoe beïnvloedt verkeerde montage de levensduur van een beladingsbalg?
Verkeerde montage is een van de meest onderschatte oorzaken van vroegtijdige balgdefecten en kan de levensduur aanzienlijk verkorten. Wanneer een beladingsbalg niet loodrecht, met te grote voorspanning of zonder de juiste uitlijning wordt gemonteerd, ervaart de balg vanaf dag één ongelijkmatige belastingen die de materiaalstructuur versneld afbreken.
Veelgemaakte montagefouten
De meest voorkomende montagefout is het gebruik van de balg als correctiemiddel voor uitlijnfouten in de installatie. Een beladingsbalg is ontworpen om kleine dynamische bewegingen te compenseren, niet om structurele uitlijnproblemen in leidingwerk op te lossen. Wanneer engineers de balg gebruiken om een offset van meerdere millimeters te overbruggen, werkt de balg permanent buiten zijn ontworpen bewegingsbereik.
Andere veelgemaakte fouten zijn het te strak aandraaien van de flensbouten, waardoor de balg wordt samengeperst en zijn plooien niet meer vrij kunnen bewegen, en het monteren zonder transportbeugels te verwijderen of juist met beugels die na installatie vergeten zijn te verwijderen.
Gevolgen voor de praktijk
De gevolgen van verkeerde montage zijn niet altijd direct zichtbaar. Soms duurt het weken of maanden voordat de overbelasting zich manifesteert als een scheur of lekkage. Dit maakt het lastig om montagefouten achteraf als oorzaak te identificeren. Een goede praktijk is het documenteren van de montagepositie, de uitlijnwaarden en de aanhaalmomenten direct na installatie, zodat bij een vroegtijdige storing snel de oorzaak kan worden vastgesteld.
Welk materiaal is het meest geschikt voor een beladingsbalg in agressieve omgevingen?
In agressieve omgevingen is PTFE (polytetrafluorethyleen) vaak het meest geschikte materiaal voor een beladingsbalg, vanwege de uitzonderlijke chemische bestendigheid en brede temperatuurrange. Voor toepassingen waarbij ook mechanische sterkte en drukbestendigheid vereist zijn, bieden metaalbalgen van roestvast staal of Hastelloy een robuust alternatief.
De materiaalkeuze hangt af van een combinatie van factoren die samen het toepassingsprofiel bepalen:
- PTFE is ideaal voor sterk zure of basische media, oplosmiddelen en toepassingen in de farmaceutische en levensmiddelenindustrie waar FDA/ECC-compliance vereist is
- EPDM rubber biedt goede bestendigheid tegen stoom, heet water en buitenweeromstandigheden, maar is minder geschikt voor oliën en koolwaterstoffen
- Siliconen excelleert bij hoge temperaturen en is eveneens geschikt voor levensmiddelentoepassingen, maar heeft beperkingen bij mechanische slijtage
- Roestvast staal (316L) combineert chemische bestendigheid met hoge druk- en temperatuurcapaciteit, geschikt voor zware procesindustrie
- Hastelloy of Inconel voor de meest extreme chemische omgevingen, zoals geconcentreerde zuren of halogeenhoudende media
In ATEX-geclassificeerde omgevingen speelt naast chemische bestendigheid ook de elektrische geleidbaarheid van het materiaal een rol. Antistatische uitvoeringen of geleidende materiaalvarianten zijn dan vereist om ladingsopbouw te voorkomen. Wij adviseren altijd op basis van het volledige toepassingsprofiel, inclusief medium, temperatuur, druk, bewegingsbereik en geldende certificeringsvereisten.
Hoe voorkom je ongeplande stilstand door problemen met een beladingsbalg?
Ongeplande stilstand door balgproblemen voorkom je door een combinatie van periodieke inspectie, correcte initiële materiaalkeuze en proactief onderhoud op basis van de bedrijfsomstandigheden. Wie wacht tot een balg zichtbaar faalt, loopt altijd achter de feiten aan.
Een effectieve aanpak bestaat uit een aantal concrete stappen:
- Stel een inspectieschema op gebaseerd op de criticiteit van de installatie en de intensiteit van het proces. In zware processen is een halfjaarlijkse visuele inspectie een minimum.
- Documenteer de conditie bij elke inspectie, zodat trends in slijtage of vervorming zichtbaar worden voordat ze tot een storing leiden.
- Houd reserveonderdelen op voorraad voor de meest kritieke balgposities in de installatie. Dit verkort de hersteltijd bij een onverwachte storing drastisch.
- Evalueer de materiaalkeuze periodiek wanneer procesomstandigheden wijzigen, zoals bij introductie van nieuwe media, hogere temperaturen of gewijzigde drukprofielen.
- Gebruik de juiste specificaties bij vervanging en laat u niet verleiden door een goedkopere variant die niet voor de specifieke toepassing is gecertificeerd.
Bij ongeplande storingen waarbij snel een vervangende oplossing nodig is, bieden wij spoedproductie van maatwerk flexibele verbindingen. Onze productiecapaciteit maakt het mogelijk om ook voor last-minute noodwerkzaamheden snel te leveren, zodat de stilstandtijd zo kort mogelijk blijft.
Tot slot is het raadzaam om bij complexe installaties of bij twijfel over de juiste balgspecificatie vroegtijdig technisch advies in te winnen. Een vouwbalg of beladingsbalg die van begin af aan correct is gespecificeerd, geïnstalleerd en bewaakt, levert jarenlang betrouwbare dienst zonder onverwachte onderbrekingen.
