Luchtbehandelingsmanchetten zijn verkrijgbaar in een breed scala aan maten, van kleine diameters van 50 mm tot grote industriële uitvoeringen van meer dan 2000 mm. De keuze hangt af van de luchtstroomcapaciteit, de beschikbare installatieruimte en de specifieke toepassingseisen. Standaardmaten dekken de meeste behoeften, maar maatwerk is vaak noodzakelijk voor optimale prestaties.
Wat zijn de standaardmaten voor luchtbehandelingsmanchetten?

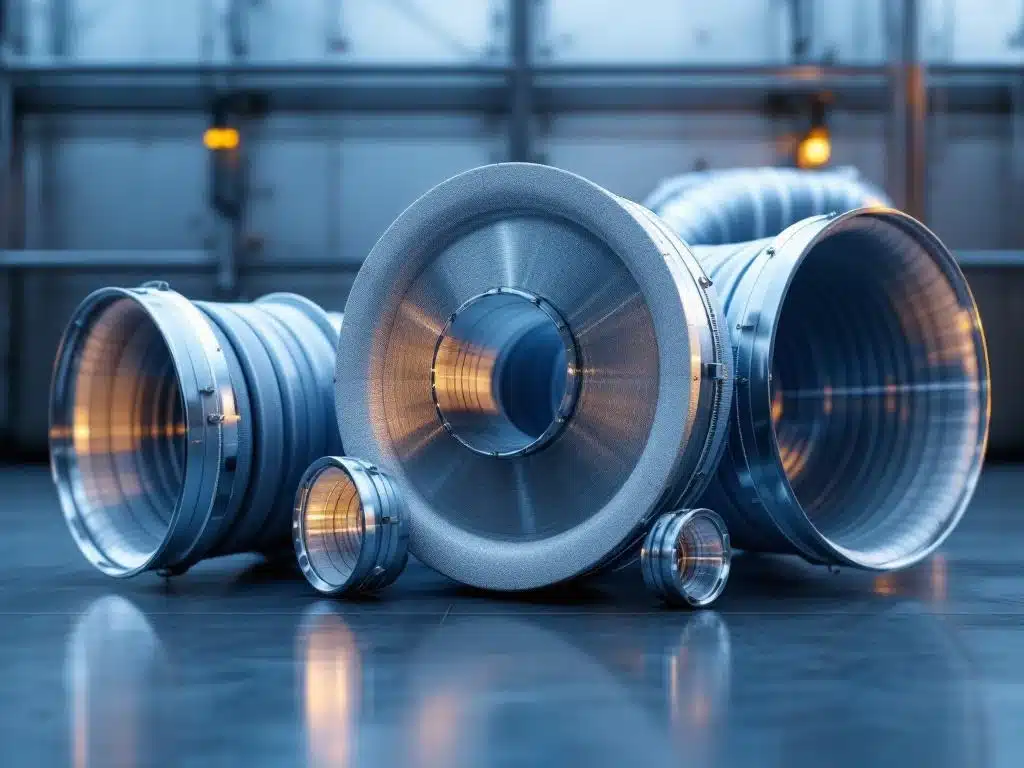

Standaard luchtbehandelingsmanchetten zijn beschikbaar in diameters van 50 mm tot 1600 mm voor ronde uitvoeringen. De meest voorkomende maten liggen tussen 100 mm en 800 mm, aangezien deze het grootste deel van de industriële toepassingen afdekken. Lengtes variëren doorgaans tussen 100 mm en 500 mm, afhankelijk van de benodigde flexibiliteit en bewegingscompensatie.
Voor rechthoekige manchetten luchttechniek gelden andere maatbereiken. Deze zijn verkrijgbaar in afmetingen vanaf 100×50 mm tot 2000×1200 mm. De gangbare industriële maten zijn:
- 200×100 mm tot 400×200 mm voor kleinere systemen
- 500×250 mm tot 800×400 mm voor middelgrote installaties
- 1000×500 mm tot 1600×800 mm voor grote industriële toepassingen
Wanddiktes van manchetten variëren tussen 3 mm en 15 mm, waarbij dikkere uitvoeringen worden gebruikt voor hogere drukken en temperaturen. De materiaalkeuze beïnvloedt ook de beschikbare maatbereiken, omdat verschillende materialen andere productielimieten hebben.
Welke factoren bepalen de juiste maat luchtbehandelingsmanchet?
De luchtstroomcapaciteit is de belangrijkste factor bij het bepalen van de juiste manchetmaat. Een te kleine diameter veroorzaakt hoge stroomsnelheden en drukverliezen, terwijl een te grote diameter onnodige kosten met zich meebrengt. De optimale stroomsnelheid ligt meestal tussen 3 en 8 meter per seconde voor comforttoepassingen.
De beschikbare installatieruimte speelt een cruciale rol bij de maatkeuze. In krappe ruimtes zijn kortere manchetten met een kleinere buigradius noodzakelijk. De beschikbare ruimte bepaalt ook of ronde of rechthoekige manchetten praktischer zijn.
De bewegingsvereisten van het systeem bepalen de benodigde manchetlengte. Meer thermische uitzetting of trillingen vereisen langere, flexibelere manchetten. Ook de filtertechniek in het systeem kan invloed hebben op de maatkeuze door drukverschillen.
Systeemcompatibiliteit is essentieel. De manchet moet perfect aansluiten op het bestaande buiswerk en de aanwezige apparatuur. Standaard koppelingen, zoals flensverbindingen, hebben vaste maatbereiken die de manchetmaat bepalen.
Hoe meet je de benodigde afmetingen voor een luchtbehandelingsmanchet?
Begin met het nauwkeurig meten van de binnendiameter van beide aansluitpunten. Gebruik een schuifmaat voor kleine diameters en een rolmaat voor grotere uitvoeringen. Meet op meerdere punten, omdat buizen niet altijd perfect rond zijn.
Voor de lengtebepaling meet je de afstand tussen de aansluitpunten en tel je de benodigde bewegingsruimte erbij op. Een vuistregel is minimaal 50 mm extra lengte voor thermische uitzetting en 100 mm extra voor trillingsisolatie.
Volg deze meetstappen voor een nauwkeurige opmeting:
- Meet de binnendiameter op beide aansluitpunten
- Controleer de buitendiameter voor flensaansluitingen
- Bepaal de hart-op-hartafstand tussen de aansluitingen
- Bereken de benodigde bewegingscompensatie
- Controleer de beschikbare installatieruimte
Veelgemaakte meetfouten zijn het meten van buitendiameters in plaats van binnendiameters, het vergeten van de flensdikte en het onderschatten van de benodigde bewegingsruimte. Meet altijd tweemaal en noteer alle afmetingen duidelijk.
Wat is het verschil tussen ronde en rechthoekige manchetten qua beschikbare maten?
Ronde manchetten hebben een groter maatbereik in standaarduitvoeringen, van 50 mm tot 1600 mm diameter. Ze zijn eenvoudiger te produceren en daarom kosteneffectiever in standaardmaten. Rechthoekige manchetten starten vanaf 100×50 mm en gaan tot 2000×1200 mm, maar hebben beperktere standaardopties.
Ronde uitvoeringen zijn ideaal voor:
- Procesinstallaties met ronde buisleidingen
- Ventilatiesystemen met spiraalbuizen
- Toepassingen waarbij drukverliezen minimaal moeten zijn
Rechthoekige manchetten worden gekozen voor:
- Kanaalwerk in gebouwinstallaties
- Ruimtebesparende installaties
- Aansluitingen op rechthoekige apparatuur
De productiecomplexiteit van rechthoekige manchetten betekent dat maatwerk vaker noodzakelijk is. Ronde manchetten hebben meer standaardmaten beschikbaar, wat levertijden verkort en kosten reduceert. Bij luchtfiltratiesystemen is de vorm vaak al bepaald door de bestaande installatie.
Welke speciale maten zijn mogelijk bij maatwerk luchtbehandelingsmanchetten?
Maatwerkmanchetten kunnen worden geproduceerd in vrijwel elke gewenste afmeting binnen de technische grenzen van het gekozen materiaal. Voor ronde manchetten zijn diameters tot 3000 mm mogelijk, terwijl rechthoekige uitvoeringen kunnen worden gemaakt tot 3000×2000 mm.
Speciale maatmogelijkheden omvatten:
- Ovale vormen voor specifieke ruimtebeperkingen
- Asymmetrische lengtes voor schuine aansluitingen
- Variabele diameters binnen één manchet
- Extra lange uitvoeringen tot 1000 mm lengte
- Zeer kleine diameters onder 50 mm
Productielimieten hangen af van het materiaal. Rubbermanchetten hebben andere beperkingen dan metalen of textiele uitvoeringen. Zeer grote maten vereisen speciale productietechnieken en langere levertijden.
Levertijden voor maatwerk variëren van 2–3 weken voor eenvoudige aanpassingen tot 6–8 weken voor complexe geometrieën. Spoedleveringen zijn mogelijk, maar verhogen de kosten aanzienlijk. Maatwerk is noodzakelijk wanneer standaardmaten niet passen, wanneer er sprake is van extreme omstandigheden of wanneer specifieke certificeringen vereist zijn.
Hoe Euro Manchetten & Compensatoren helpt met de juiste maatkeuze
Wij bieden uitgebreide technische ondersteuning bij het bepalen van de optimale manchetmaten voor uw specifieke toepassing. Onze ervaren engineers analyseren uw systeemeisen en adviseren over de meest geschikte afmetingen, rekening houdend met luchtstromen, drukken en omgevingsomstandigheden.
Onze maatbepalingsservice omvat:
- Technische analyse van uw installatie en procesomstandigheden
- Advies over optimale manchetafmetingen en materiaalkeuze
- Ondersteuning bij het opmeten van bestaande systemen
- Ontwikkeling van maatwerkoplossingen binnen 2–8 weken
- Kwaliteitsgarantie op alle geleverde producten
Door onze jarenlange ervaring in verschillende industrieën kunnen wij snel de juiste maten bepalen en onvoorziene problemen voorkomen. Onze techniekafdeling staat klaar om complexe maatwerkuitdagingen op te lossen.
Heeft u vragen over de juiste manchetmaten voor uw project? Neem contact met ons op voor deskundig advies en een vrijblijvende offerte op maat.
