Voor flexibele verbindingen in de energiesector gelden primair de ATEX-richtlijn (voor explosiegevaarlijke omgevingen), de PED-richtlijn (voor drukapparatuur) en in sommige gevallen FDA/EC-normen wanneer processen raakvlakken hebben met voedings- of farmaceutische stromen. Welke normen precies van toepassing zijn, hangt af van het medium, de druk, de temperatuur en de omgeving waarin de verbinding wordt toegepast. In dit artikel beantwoorden we de meest gestelde vragen van engineers die werken aan energieinstallaties.
Welke specifieke risico’s bepalen de normvereisten in de energiesector?
De normvereisten voor flexibele verbindingen in de energiesector worden bepaald door vier hoofdrisico’s: explosiegevaar door brandbare gassen of stof, hoge druk- en temperatuurbelasting, chemische agressiviteit van het medium en mechanische vermoeidheid door trillingen en bewegingen. Elk van deze risico’s vertaalt zich direct naar specifieke certificeringseisen.
In energiecentrales, raffinaderijen en biogasinstallaties komen al deze risico’s tegelijkertijd voor. Een flexibele verbinding die faalt in zo’n omgeving kan leiden tot lekkage van brandbare of giftige stoffen, wat directe veiligheidsconsequenties heeft. Normvereisten zijn er dus niet voor de papieren rompslomp, maar om die risico’s beheersbaar te maken.
De combinatie van risico’s maakt de energiesector technisch veeleisend. Engineers moeten bij elke toepassing de specifieke procesomstandigheden in kaart brengen voordat ze een verbinding selecteren.
Wat is de ATEX-richtlijn en wanneer is deze verplicht voor flexibele verbindingen?
De ATEX-richtlijn is de Europese regelgeving die van toepassing is op apparatuur en beschermingssystemen in explosiegevaarlijke omgevingen. Voor flexibele verbindingen geldt ATEX-certificering als verplicht zodra de verbinding wordt toegepast in een zone waar brandbare gassen, dampen of stofwolken aanwezig kunnen zijn.
In de energiesector zijn ATEX-zones allesbehalve uitzonderlijk. Denk aan:
- Biogasinstallaties en vergistingstanks
- Raffinaderijen en petrochemische processen
- Kolencentrales en biomassainstallaties met stofexplosiegevaar
- Gascompressorstations en LNG-terminals
De ATEX-richtlijn onderscheidt zones op basis van de frequentie en duur van de aanwezigheid van explosieve atmosfeer (Zone 0, 1 en 2 voor gassen; Zone 20, 21 en 22 voor stof). Een flexibele verbinding moet gecertificeerd zijn voor de hoogste zone die in de installatie voorkomt. Let erop dat het niet voldoende is om alleen de verbinding zelf te keuren: ook de koppeling met aangrenzende apparatuur valt onder de ATEX-beoordeling.
Welke rol speelt de PED-richtlijn bij compensatoren en manchetten?
De PED-richtlijn (Pressure Equipment Directive, 2014/68/EU) is verplicht voor compensatoren en manchetten die worden ingezet in systemen met een maximaal toelaatbare druk boven 0,5 bar. De richtlijn stelt eisen aan ontwerp, materiaal, fabricage en documentatie van drukapparatuur, inclusief flexibele verbindingen die deel uitmaken van een drukhoudend systeem.
In de praktijk betekent dit dat metalen compensatoren in stoomleidingen, warmtewisselaars en hogedrukgasleidingen standaard PED-plichtig zijn. Voor rubberen en PTFE-manchetten in lagere drukklassen geldt soms een uitzondering, maar dat hangt af van het medium en de drukklasse.
Een belangrijk punt voor engineers: de PED-richtlijn vereist dat de fabrikant een technisch dossier bijhoudt en een conformiteitsverklaring levert. Zonder die documentatie mag de apparatuur in de EU niet in gebruik worden genomen. Kijk bij onze flexibele verbindingen altijd naar de bijgeleverde CE-markering en het bijbehorende dossier.
Wat is het verschil tussen rubber, PTFE en metalen compensatoren qua normconformiteit?
Rubber, PTFE en metalen compensatoren hebben elk een eigen profiel als het gaat om normconformiteit. Het materiaal bepaalt mede welke certificeringen haalbaar zijn en voor welke toepassingen de verbinding geschikt is in de energiesector.
Hier is het onderscheid op een rij:
- Rubber compensatoren zijn goed inzetbaar bij lage tot middelmatige druk en temperatuur. Ze kunnen ATEX-gecertificeerd worden, maar hun temperatuurbestendigheid is beperkter. Voor media met agressieve chemicaliën is de materiaalkeuze cruciaal.
- PTFE compensatoren zijn chemisch inert en bestand tegen vrijwel alle agressieve media. Ze zijn geschikt voor FDA/EC-toepassingen en worden ook ingezet in ATEX-zones. PTFE heeft echter minder flexibiliteit bij grote bewegingsopname vergeleken met rubber.

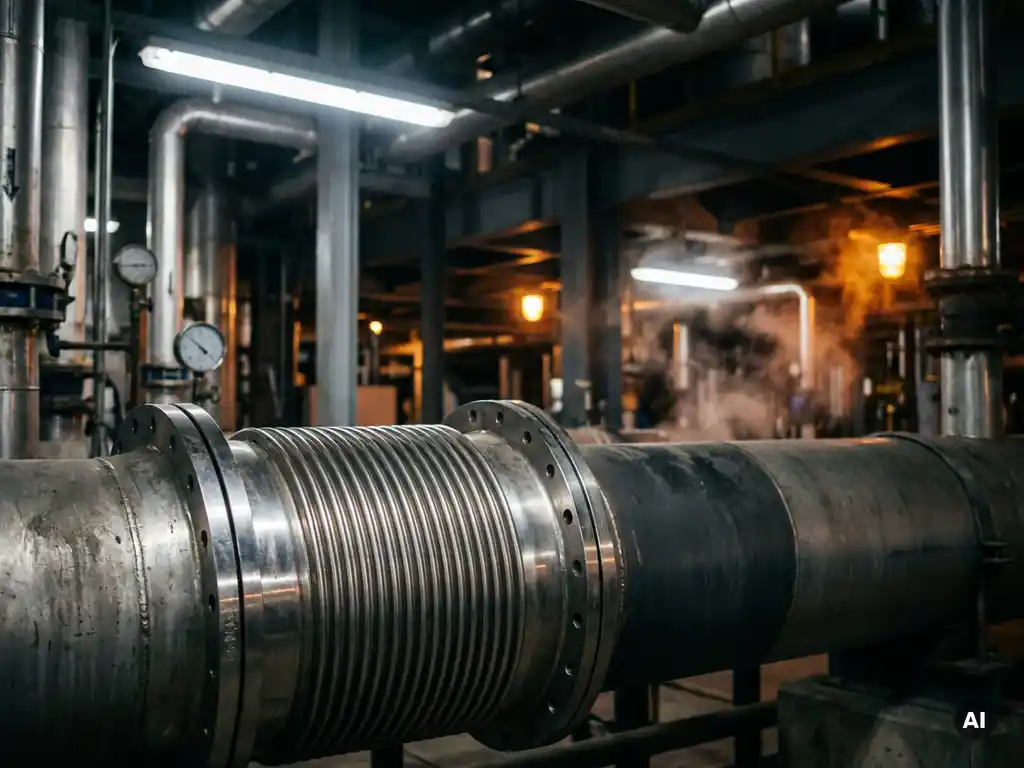

- Metalen compensatoren (roestvrij staal, Inconel, Hastelloy) zijn de standaard voor hoge druk en hoge temperatuur. Ze voldoen eenvoudig aan de PED-richtlijn en zijn in ATEX-uitvoering leverbaar. Ze zijn minder goed in het absorberen van trillingen dan rubber of PTFE.
De keuze van materiaal heeft dus directe invloed op welke normen van toepassing zijn en welke certificeringen de fabrikant kan leveren. Een goede materiaalanalyse is de eerste stap bij elke engineeringsbeslissing.
Hoe beïnvloedt een dubbele laag de veiligheid en normconformiteit?
Een dubbele laag bij flexibele verbindingen verhoogt de veiligheid niet automatisch en verandert de normconformiteit niet zonder aanvullende beoordeling. Een veelgemaakte aanname is dat een dubbele wand de kans op het vrijkomen van brandbare stoffen verkleint, maar dit is in de meeste gevallen onjuist.
Het probleem is dat een dubbele laag een lekkage kan maskeren in plaats van voorkomen. Als de binnenste laag faalt, accumuleert het medium tussen de lagen zonder dat dit direct zichtbaar is. In ATEX-zones kan dit juist gevaarlijker zijn dan een enkelvoudige constructie waarbij een lek direct detecteerbaar is.
Vanuit normconformiteitsperspectief geldt dat een dubbele laag als zodanig geen extra ATEX- of PED-certificering oplevert. De gehele constructie moet als eenheid worden beoordeeld en gecertificeerd. Engineers die overwegen een dubbele laag toe te passen, doen er goed aan dit te bespreken met een technisch specialist die de specifieke procesomstandigheden kent.
Welke documentatie moeten engineers opvragen bij een leverancier?
Bij de aanschaf van flexibele verbindingen voor de energiesector moeten engineers minimaal de volgende documentatie opvragen om normconformiteit te kunnen aantonen:
- CE-conformiteitsverklaring met vermelding van de toepasselijke richtlijnen (PED, ATEX, Machinery Directive)
- ATEX-certificaat inclusief de gecertificeerde zones, temperatuurklassen en gasgroepen
- Materiaalcertificaten (EN 10204 3.1 of 3.2) voor drukhoudende onderdelen
- Technisch dossier met ontwerp- en berekeningsdocumentatie
- Testrapport van druk- en lekkagetests
- FDA/EC-verklaring indien het medium in contact komt met voedingsmiddelen of farmaceutische stoffen
Ontbreekt een van deze documenten, dan is de verbinding formeel niet inzetbaar in een gecertificeerde installatie. Vraag dit altijd op voor de levering, niet achteraf. Bekijk ook welke branches en toepassingen relevant zijn voor jouw specifieke installatie.
Hoe verloopt de keuringsprocedure voor flexibele verbindingen in een energieinstallatie?
De keuringsprocedure voor flexibele verbindingen in een energieinstallatie bestaat uit drie fasen: de initiële typegoedkeuring door de fabrikant, de installatiekeuring voor ingebruikname en de periodieke herkeuring tijdens de levensduur van de installatie.
Bij de typegoedkeuring beoordeelt een aangemelde instantie (Notified Body) of het product voldoet aan de van toepassing zijnde richtlijnen. Dit resulteert in de CE-markering en de bijbehorende certificaten.
Bij de installatiekeuring controleert een erkende keuringsinstantie of de verbinding correct is gemonteerd, of de juiste uitvoering is gekozen voor de specifieke zone en of alle documentatie aanwezig is. In ATEX-zones is dit een wettelijke verplichting voor ingebruikname.
De periodieke herkeuring is afhankelijk van de risicoklasse van de installatie en de lokale wetgeving. In de energiesector varieert dit van jaarlijkse visuele inspecties tot meerjaarlijkse volledige keuringen door een gecertificeerde instantie. Engineers zijn verantwoordelijk voor het bijhouden van een keuringslogboek per verbinding.
Hoe Euro Manchetten helpt met normconformiteit in de energiesector
Wij begrijpen dat de energiesector geen ruimte laat voor compromissen als het gaat om veiligheid en certificering. Daarom bieden wij niet alleen gecertificeerde producten, maar ook de technische ondersteuning die engineers nodig hebben om de juiste keuze te maken.
Wat wij bieden:
- Flexibele verbindingen en compensatoren met ATEX- en PED-certificering, leverbaar in rubber, PTFE en metaal
- Maatwerkontwikkeling voor specifieke procesomstandigheden, inclusief extreme temperaturen, agressieve media en hoge drukklassen
- Volledige documentatiepakketten inclusief CE-verklaringen, materiaalcertificaten en testrapportages
- Technisch advies over materiaalkeuze en normconformiteit, afgestemd op jouw installatie
- Spoedlevering voor onderhoudssituaties waarbij stilstand minimaal moet zijn
Meer dan veertig jaar ervaring in de industrie betekent dat wij de vragen kennen die engineers in de energiesector stellen, en de antwoorden die echt werken in de praktijk. Heb je een specifieke toepassing of wil je weten welke uitvoering het beste past bij jouw installatie? Neem contact met ons op en we denken graag met je mee.
