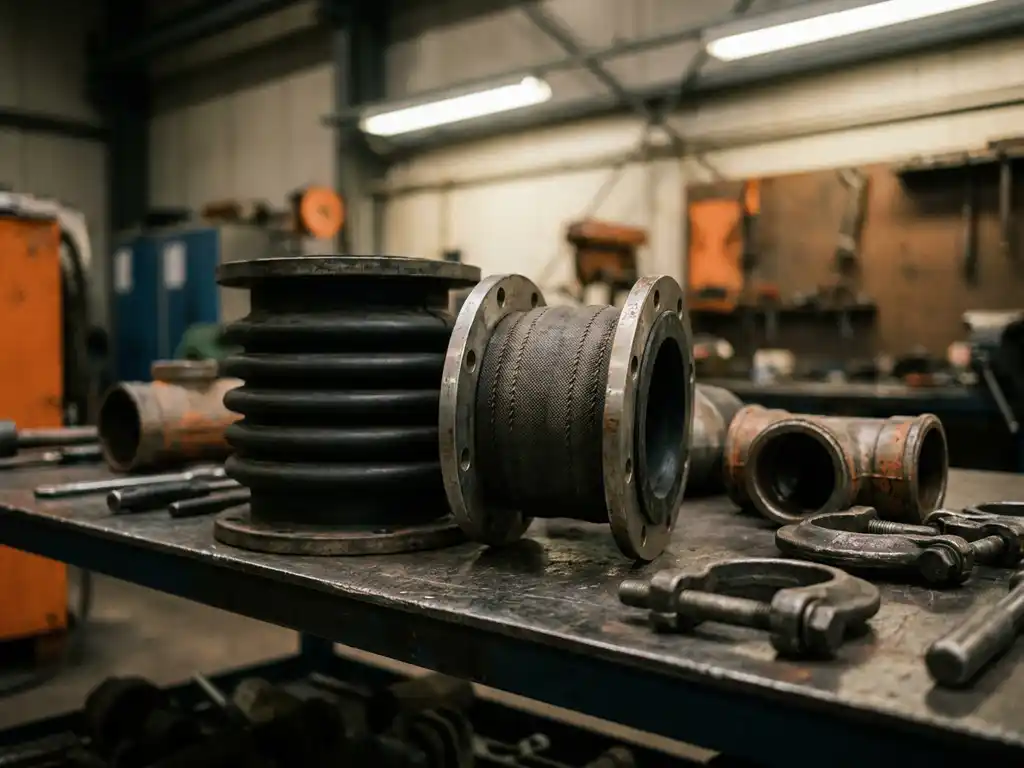

Een beladingsbalg en een manchet zijn beide flexibele verbindingen, maar ze dienen verschillende doelen. Een beladingsbalg is ontworpen om axiale, laterale en hoekige bewegingen op te vangen in systemen met hogere drukken en temperaturen, terwijl een manchet vooral trillingen en kleine uitlijnfouten absorbeert in luchttechnische en lichtere processtoepassingen. De keuze tussen beide hangt af van de procesomstandigheden, het medium en de vereiste bewegingsvrijheid. In dit artikel beantwoorden we de meest gestelde vragen over beladingsbalgen en manchetten.
Wanneer kies je een beladingsbalg in plaats van een manchet?
Je kiest een beladingsbalg wanneer het systeem aanzienlijke axiale compressie of extensie, laterale verplaatsing of hoekige beweging moet opvangen, en wanneer het gaat om hogere drukken, hogere temperaturen of agressieve media. Een manchet is de betere keuze voor luchttechnische toepassingen met lagere drukken, waarbij trillingsdemping en flexibiliteit de hoofdrol spelen.
In de procesindustrie kom je beladingsbalgen vaak tegen in pijpleidingsystemen waar thermische uitzetting een rol speelt, zoals in stoomlijnen, chemische procesinstallaties en energiecentrales. De balg neemt de beweging op die ontstaat door temperatuurwisselingen, waardoor leidingen, pompen en apparaten worden ontlast van mechanische spanning.
Manchetten zijn daarentegen bij uitstek geschikt voor verbindingen in ventilatie- en afzuiginstallaties, pneumatisch transport en andere luchttechnische systemen. Ze absorberen trillingen van ventilatoren en pompen, compenseren kleine maatafwijkingen tussen aansluitende componenten en voorkomen dat geluid en vibratie zich door het systeem verspreiden.
De beslissing draait uiteindelijk om drie vragen: welke bewegingen moet de verbinding opvangen, welk medium stroomt er door het systeem, en onder welke druk- en temperatuuromstandigheden werkt de installatie? Zijn de omstandigheden zwaarder en de bewegingen groter, dan is een beladingsbalg de aangewezen oplossing.
Welke materialen worden gebruikt voor balgen en manchetten?
Beladingsbalgen worden geproduceerd in metaal, rubber of weefsel, afhankelijk van de toepassing. Manchetten worden voornamelijk vervaardigd uit elastomeren zoals EPDM, neopreen, siliconen of PTFE. De materiaalkeuze bepaalt de chemische bestendigheid, temperatuurbestendigheid en mechanische eigenschappen van de verbinding.
Materialen voor beladingsbalgen
Metalen balgen, doorgaans uitgevoerd in roestvrij staal, zijn bestand tegen hoge temperaturen en drukken en worden veel toegepast in de chemische en petrochemische industrie. Rubberbalgen bieden uitstekende trillingsdemping en zijn geschikt voor media met matige chemische agressiviteit. Weefselbalgen worden ingezet bij hoge temperaturen in combinatie met lage drukken, zoals in rookgaskanalen en turbine-omgevingen.
Materialen voor manchetten
EPDM is een veelgebruikt materiaal voor manchetten in algemene luchttechnische toepassingen vanwege de goede weerbestendigheid en flexibiliteit. Siliconen manchetten zijn geschikt voor hogere temperaturen en worden gebruikt in de voedings- en farmaceutische industrie. PTFE biedt de hoogste chemische bestendigheid en is de eerste keuze wanneer agressieve vloeistoffen of gassen in contact komen met de verbinding. Neopreen biedt een goede balans tussen olie- en weerbestendigheid voor industriële toepassingen.
Wat zijn de ATEX- en FDA-eisen voor beladingsbalgen en manchetten?
Voor toepassingen in explosiegevaarlijke omgevingen moeten beladingsbalgen en manchetten voldoen aan de ATEX-richtlijn, wat betekent dat de materialen geen vonken mogen genereren en elektrostatische oplading moeten voorkomen. Voor toepassingen in de voedings- en farmaceutische industrie gelden FDA- en ECC-certificeringen, die garanderen dat de materialen voedselveilig zijn en geen schadelijke stoffen afgeven aan het product.
ATEX-compliance is geen eenvoudige kwestie van materiaalcertificering alleen. De verbinding moet als geheel worden beoordeeld, inclusief de koppelsystemen en de manier waarop de balg of manchet is gemonteerd. Een veelgemaakte denkfout is dat het gebruik van dubbele lagen de kans op het vrijkomen van brandbare stoffen automatisch verkleint. Dat is echter niet het geval: de juiste materiaalkeuze, constructie en certificering van het complete systeem zijn doorslaggevend.
FDA- en ECC-gecertificeerde verbindingen worden vervaardigd uit materialen die zijn goedgekeurd voor contact met levensmiddelen of farmaceutische producten. Dit stelt eisen aan de samenstelling van het elastomeer of de coating, de oppervlakteafwerking en de reinigbaarheid van de verbinding. Wij waren een van de eersten in de markt die onze producten voorzagen van deze certificeringen, zodat klanten in de voedings- en farmaceutische industrie kunnen rekenen op aantoonbare compliance.
Hoe worden beladingsbalgen en manchetten gemonteerd in een pijpsysteem?
Beladingsbalgen en manchetten worden gemonteerd met behulp van flenzen, klemverbindingen, TriClamp-systemen, JACOB-koppelingen of klembanden, afhankelijk van het type systeem en de gewenste demontabiliteit. De juiste montage is bepalend voor de levensduur en de prestaties van de verbinding.
Bij de montage van een beladingsbalg is het van belang dat de balg niet in voor- of naspanning wordt gemonteerd, tenzij de constructie dit expliciet vereist. Een balg die onder onnodige spanning staat, vermoeit sneller en verliest zijn bewegingscapaciteit. Leidingen moeten correct worden geleid en gefixeerd, zodat de balg alleen de bewegingen opvangt waarvoor hij is ontworpen.
Manchetten worden in luchttechnische systemen vaak bevestigd met klembanden of klemprofielen. Bij voedings- en farmaceutische toepassingen zijn TriClamp-verbindingen gangbaar vanwege hun snelle demontabiliteit voor reiniging en inspectie. Het is belangrijk dat de manchet gelijkmatig wordt opgespannen om lekken en voortijdige slijtage te voorkomen.
Voor bijzondere situaties, zoals afwijkende afmetingen, speciale aansluitingen of last-minute noodwerkzaamheden, bieden wij maatwerk montageoplossingen. Onze flexibele productie maakt het mogelijk om snel in te springen wanneer een installatie stilstaat en een specifieke verbinding nodig is die niet van de plank komt.
Hoe lang gaan beladingsbalgen en manchetten mee in de praktijk?
De levensduur van een vouwbalg of manchet varieert sterk en hangt af van het gebruikte materiaal, de procesomstandigheden, de frequentie van beweging en de kwaliteit van de montage. Onder normale industriële omstandigheden en bij correct gebruik kunnen hoogwaardige verbindingen vele jaren meegaan, maar regelmatige inspectie blijft essentieel.
Factoren die de levensduur verkorten, zijn onder andere overbelasting buiten de opgegeven bewegingslimieten, blootstelling aan media of temperaturen buiten het specificatiebereik, onvoldoende reiniging bij voedings- en farmaceutische toepassingen en beschadiging tijdens montage of onderhoud. Metalen balgen hebben over het algemeen een langere mechanische levensduur dan rubber- of weefseluitvoeringen, maar zijn gevoeliger voor vermoeiing bij hoge cyclische belasting.
Preventief onderhoud is de meest effectieve manier om stilstand te minimaliseren. Een visuele inspectie op scheuren, slijtage, vervorming of lekkage geeft vroegtijdig signalen dat vervanging noodzakelijk is. In kritische processen verdient het aanbeveling om vervangingsintervallen op te nemen in het onderhoudsschema, ook als de verbinding er nog goed uitziet, zodat ongeplande uitval wordt voorkomen.
