Een beladingsbalg biedt bij het vullen van een tankwagen drie concrete voordelen: hij absorbeert trillingen en bewegingen van de laadarm, hij vermindert de kans op lekkages van gevaarlijke of vluchtige stoffen, en hij verlengt de levensduur van de installatie. Vooral in de chemische, petrochemische en voedingsmiddelenindustrie is dit een kritisch onderdeel van een veilig en efficiënt laadproces. In dit artikel beantwoorden we de meest gestelde technische vragen over beladingsbalgen, van werking tot materiaalkeuze.
Hoe werkt een beladingsbalg bij het vullen van een tankwagen?

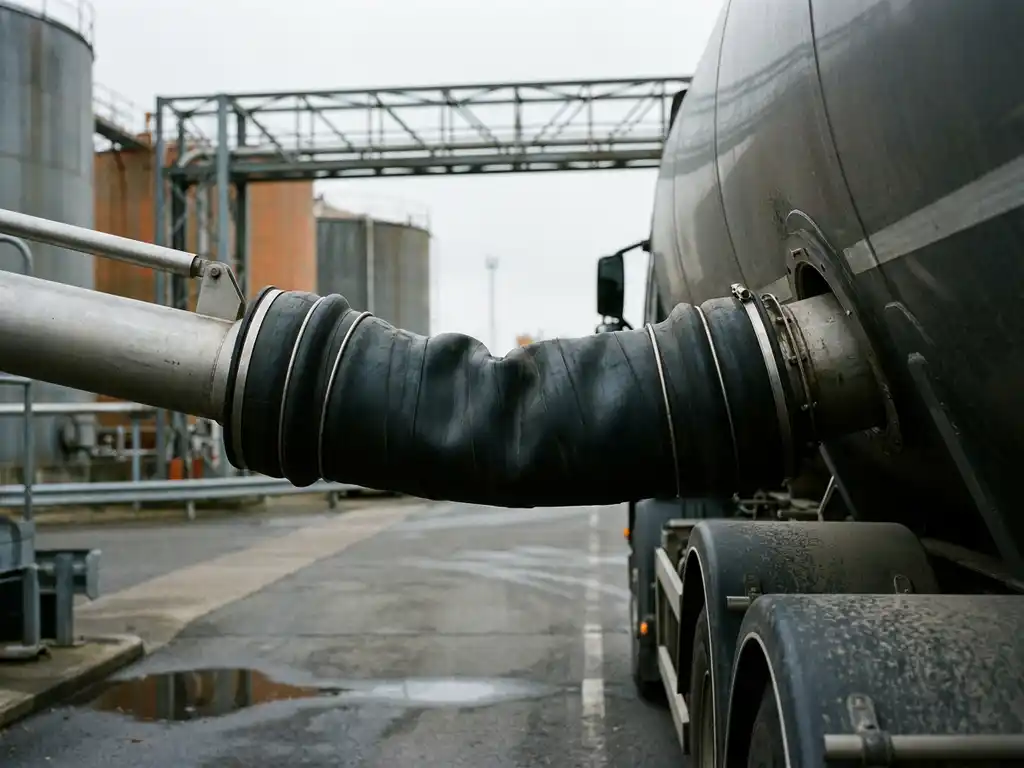

Een beladingsbalg, ook wel beladingsbalg of vouwbalg genoemd, wordt geplaatst tussen de vaste leidinginfrastructuur en de beweegbare laadarm. De balg neemt axiale, laterale en hoekbewegingen op die ontstaan tijdens het positioneren van de tankwagen, het vulproces en door thermische uitzetting van de leidingen. Zo blijft de verbinding flexibel zonder dat er spanning op de aansluitpunten wordt gezet.
Tijdens het laden staat een tankwagen zelden perfect stil. Door het gewicht van het instromende product, kleine rijbewegingen van het voertuig en trillingen van pompen en compressoren ontstaan er voortdurend kleine verschuivingen in de installatie. Zonder een flexibel element worden deze krachten direct doorgegeven aan flenzen, lassen en leidingverbindingen, wat op termijn leidt tot vermoeidheidsschade. De beladingsbalg fungeert als een buffer die al deze dynamische krachten opneemt voordat ze schade kunnen aanrichten.
Welke veiligheidsrisico’s vermindert een beladingsbalg?
Een beladingsbalg vermindert primair het risico op lekkages door het voorkomen van spanningsbreuken in leidingverbindingen. Daarnaast beschermt hij tegen overdruk door kortstondige drukpieken op te vangen, en beperkt hij de verspreiding van trillingen die instrumentatie en meetapparatuur kunnen beschadigen. Dit maakt de balg een essentieel veiligheidselement bij het laden van brandbare, corrosieve of giftige vloeistoffen.
Bij het laden van tankwagens met gevaarlijke stoffen is een lekkage niet alleen productieverlies, maar ook een ernstig veiligheidsincident. Vluchtige koolwaterstoffen, oplosmiddelen of zuren die vrijkomen op een laadplatform kunnen brand, explosie of blootstelling van personeel veroorzaken. Een goed gedimensioneerde beladingsbalg verkleint de kans op dit soort incidenten aanzienlijk door mechanische stress op verbindingspunten te elimineren.
Een veelgemaakte aanname is dat het toepassen van dubbele lagen in de balg automatisch de kans op het vrijkomen van brandbare stoffen verkleint. Dit is echter niet per definitie correct. De juiste materiaalkeuze, de correcte dimensionering en een passende ATEX-certificering zijn bepalend voor de veiligheid, niet uitsluitend het aantal lagen.
Wanneer is een ATEX-gecertificeerde beladingsbalg verplicht?
Een ATEX-gecertificeerde beladingsbalg is verplicht wanneer het laadproces plaatsvindt in een explosiegevaarlijke omgeving, zoals gedefinieerd in de ATEX-richtlijnen 2014/34/EU en 1999/92/EG. Dit geldt voor zones waar brandbare dampen, gassen of stofwolken kunnen voorkomen, wat bij het laden van brandbare vloeistoffen in tankwagens vrijwel altijd het geval is.
In de praktijk betekent dit dat laadinstallaties voor benzine, ethanol, oplosmiddelen, chemicaliën en vergelijkbare producten standaard als ATEX-zone worden geclassificeerd. Binnen deze zones moeten alle componenten, inclusief flexibele verbindingen en beladingsbalgen, voldoen aan de vereiste apparatuurcategorie. De juiste zoneclassificatie wordt bepaald door de exploitant van de installatie in samenwerking met een veiligheidsdeskundige.
Wij leveren beladingsbalgen met ATEX-certificering voor de meest gangbare zoneclassificaties. Het is daarbij essentieel dat de balg niet alleen gecertificeerd is, maar ook correct is geïnstalleerd en periodiek wordt geïnspecteerd conform de wettelijke eisen.
Wat is het verschil tussen rubber, PTFE en metalen beladingsbalgen?
Het kernverschil tussen rubber, PTFE en metalen beladingsbalgen zit in de chemische bestendigheid, het temperatuurbereik en de flexibiliteit. Rubber biedt goede flexibiliteit bij lage kosten, PTFE is uitermate geschikt voor agressieve chemicaliën en voedingstoepassingen, en metalen balgen worden ingezet bij hoge temperaturen en drukken waarbij andere materialen niet volstaan.
Rubber beladingsbalgen
Rubberbalgen zijn de meest toegepaste variant bij het laden van minerale olieproducten en water. Ze absorberen trillingen effectief, zijn relatief eenvoudig te monteren en hebben een gunstige prijs-kwaliteitverhouding. De beperking is de chemische bestendigheid: niet alle rubbertypen zijn geschikt voor agressieve oplosmiddelen of hoge concentraties zuren.
PTFE en metalen beladingsbalgen
PTFE-balgen zijn bij uitstek geschikt voor de farmaceutische en voedingsmiddelenindustrie vanwege hun FDA/ECC-conforme samenstelling en uitstekende weerstand tegen vrijwel alle chemicaliën. Ze zijn eenvoudig te reinigen en laten geen extraheerbare stoffen los. Metalen balgen, uitgevoerd in roestvrij staal of speciale legeringen, worden ingezet bij stoomtoepassingen, hoge procestemperaturen en situaties waarbij de mediumdruk hoog is. Ze bieden minder flexibiliteit dan rubber of PTFE, maar zijn onvervangbaar in zware procesomstandigheden.
Hoe verlengt een beladingsbalg de levensduur van laadarmen?
Een beladingsbalg verlengt de levensduur van laadarmen door mechanische belastingen te isoleren. Zonder flexibel element worden krachten door de gehele installatie geleid en concentreren ze zich op zwakke punten zoals draaipunten, flenzen en lasverbindingen. Door de balg als bufferzone in te zetten, worden deze punten ontlast en neemt de vermoeidheidsbelasting significant af.
Laadarmen zijn kostbare componenten die bij intensief gebruik onderhevig zijn aan slijtage. Een laadarm die dagelijks meerdere keren wordt gebruikt en blootstaat aan trillingen van pompen, kan zonder bescherming binnen enkele jaren structurele schade oplopen. De investering in een kwalitatieve beladingsbalg verdient zichzelf terug door lagere onderhoudskosten en minder ongeplande stilstand.
Daarnaast beschermt de balg ook de aansluitende leidingen en instrumentatie. Druksensoren, flowmeters en afsluiters die vlak bij het laadpunt zijn gemonteerd, zijn gevoelig voor trillingen. Door deze trillingen te dempen met een vouwbalg blijven deze instrumenten nauwkeuriger en gaan ze langer mee.
Waar moet je op letten bij het kiezen van een beladingsbalg?
Bij het kiezen van een beladingsbalg zijn de vijf bepalende factoren: het medium dat wordt geladen, de procesdruk en temperatuur, de vereiste bewegingsvrijheid, de zoneclassificatie van de installatie en de toepasselijke normen zoals ATEX of FDA. Elk van deze factoren sluit bepaalde materialen of uitvoeringen uit en bepaalt daarmee de juiste specificatie.
Begin altijd met een nauwkeurige omschrijving van het medium. Is het brandbaar, corrosief, levensmiddelengerelateerd of farmaceutisch? Dit bepaalt direct de materiaalkeuze. Vervolgens kijk je naar de werkdruk en de maximale procestemperatuur, omdat deze de dimensionering van de balg beïnvloeden. Een balg die is ondergedimensioneerd voor de druk kan bezwijken, met alle gevolgen van dien.
De bewegingsvrijheid die de installatie vereist, bepaalt het type balg en het aantal golven. Een installatie met grote laterale verplaatsingen heeft een andere configuratie nodig dan een installatie waarbij alleen axiale compensatie nodig is. Tot slot is de zoneclassificatie bepalend voor de certificeringseisen. In ATEX-zones zijn aanvullende eisen van toepassing op de elektrische continuïteit en de materiaaleigenschappen van de balg.
Wij helpen je bij het samenstellen van de juiste specificatie, ook voor complexe of afwijkende toepassingen. Onze maatwerkontwikkeling en productie maakt het mogelijk om beladingsbalgen te leveren die exact passen bij jouw installatie, inclusief de benodigde certificeringen en koppelsystemen.
