Voor een vouwbalg worden doorgaans materialen zoals rubber (EPDM, NBR, silicone), PTFE en roestvrij staal gebruikt. Welk materiaal het meest geschikt is, hangt af van het procesmedium, de temperatuur, de druk en eventuele certificeringseisen zoals ATEX of FDA/ECC. In dit artikel beantwoorden we de meest gestelde vragen over materiaalkeuze voor vouwbalgen, zodat je de juiste beslissing kunt nemen voor jouw installatie.
Welke materiaaleigenschappen bepalen de keuze voor een vouwbalg?
De materiaalkeuze voor een vouwbalg wordt bepaald door vier kernfactoren: chemische bestendigheid tegen het procesmedium, de werktemperatuur, de vereiste mechanische flexibiliteit en de geldende certificeringseisen. Geen enkele eigenschap staat op zichzelf. Een balg die bestand is tegen hoge temperaturen maar niet chemisch bestendig is, zal in de praktijk snel falen.
In de procesindustrie is de volgorde van prioriteiten doorgaans als volgt:
- Chemische bestendigheid: het materiaal mag niet reageren met of degraderen door het procesmedium, of dat nu een agressief oplosmiddel, een levensmiddel of perslucht is.
- Temperatuurbestendigheid: zowel de maximale als de minimale procestemperatuur bepalen welke elastomeren of metaallegeringen in aanmerking komen.
- Mechanische flexibiliteit: een vouwbalg moet bewegingen en trillingen absorberen zonder te vermoeien. Stijvere materialen zoals metaal bieden minder axiale compensatie dan rubber of PTFE.
- Certificeringseisen: in sectoren zoals voeding, farmacie en explosiegevaarlijke omgevingen zijn FDA/ECC- of ATEX-goedkeuringen verplicht, wat het materiaalpalet direct beperkt.
Pas wanneer al deze factoren in kaart zijn gebracht, is een verantwoorde materiaalkeuze mogelijk. Wij helpen engineers bij het doorlopen van dit selectieproces, zodat de gekozen vouwbalg aansluit op de exacte procescondities.
Wat zijn de meest gebruikte materialen voor een vouwbalg?

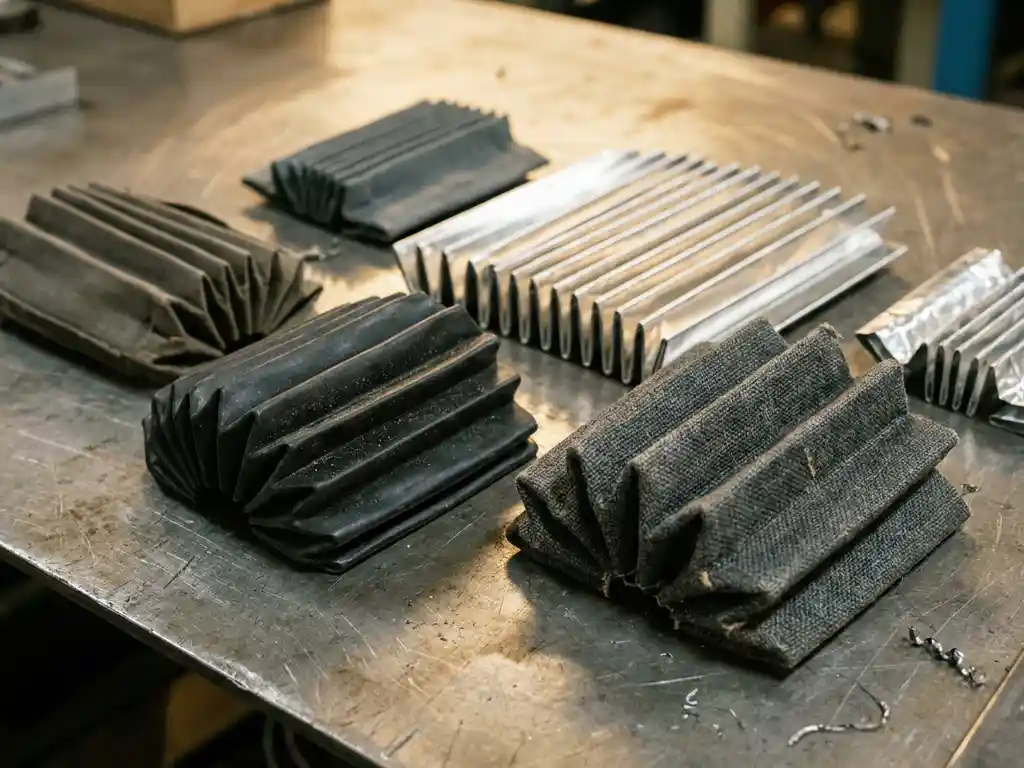

De meest gebruikte materialen voor een vouwbalg zijn EPDM, NBR, silicone, PTFE en roestvrij staal. Elk materiaal heeft een eigen profiel van sterke en zwakke punten, en de keuze hangt sterk af van de specifieke toepassing binnen de installatie.
- EPDM (ethyleen-propyleenrubber): uitstekende weerstand tegen water, stoom en buitenomstandigheden. Breed toepasbaar in HVAC en utiliteitsbouw.
- NBR (nitrilrubber): hoge bestendigheid tegen minerale oliën en vetten. Veelgebruikt in de petrochemie en machinebouw.
- Silicone: bestand tegen extreme temperaturen (van vrieskoude tot ruim 200 °C) en geschikt voor voedingsmiddelentoepassingen.
- PTFE (polytetrafluorethyleen): vrijwel universeel chemisch bestendig en inert. De voorkeurskeuze voor agressieve media en farmaceutische processen.
- Roestvrij staal (304 of 316L): maximale druk- en temperatuurbestendigheid. Geschikt waar rubber of kunststof niet volstaat.
Naast deze standaardmaterialen zijn er ook speciale uitvoeringen, zoals neopreen voor ozonrijke omgevingen of Viton voor fluorhoudende chemicaliën. Onze vouwbalgen zijn leverbaar in al deze materialen en uitvoeringen, inclusief maatwerk voor afwijkende maten of koppelsystemen.
Wanneer is PTFE de beste keuze voor een vouwbalg?
PTFE is de beste keuze voor een vouwbalg wanneer het procesmedium agressieve chemicaliën bevat, wanneer strikte hygiënenormen gelden (zoals in de farmacie of voedingsmiddelenindustrie) of wanneer het materiaal in contact komt met producten die niet mogen worden verontreinigd. PTFE is vrijwel inert en reageert niet met nagenoeg alle bekende chemicaliën.
In de praktijk is PTFE de aangewezen keuze in de volgende situaties:
- Transport van geconcentreerde zuren, logen of oplosmiddelen waarbij rubber degradeert.
- Farmaceutische productieprocessen waarbij FDA/ECC-compliance verplicht is en extractievrije materialen vereist zijn.
- Voedingsmiddelentoepassingen waarbij smaak, geur of kleurafgifte absoluut uitgesloten moet zijn.
- Processen met sterk oxiderende media zoals waterstofperoxide of chloorgas.
Een aandachtspunt bij PTFE is de beperktere mechanische flexibiliteit in vergelijking met rubber. PTFE-vouwbalgen zijn minder geschikt voor grote axiale of laterale verplaatsingen. In die gevallen kan een combinatie van PTFE-voering met een buitenmantel van een ander materiaal een goede oplossing zijn. Dit soort maatwerk is precies waar wij in gespecialiseerd zijn.
Welke materialen zijn geschikt voor ATEX-gecertificeerde vouwbalgen?
Voor ATEX-gecertificeerde vouwbalgen zijn materialen vereist die geen statische elektriciteit opbouwen en geen vonken genereren. Geschikte materialen zijn antistatisch uitgevoerde rubbers (zoals EPDM of NBR met geleidende additieven), geleidend PTFE en roestvrij staal. Het materiaal alleen is niet voldoende: de volledige constructie, inclusief koppelsystemen, moet aan de ATEX-richtlijn voldoen.
In explosiegevaarlijke omgevingen, zoals de chemische industrie of petrochemie, gelden strikte eisen aan de elektrische geleidbaarheid van flexibele verbindingen. Een niet-geleidende vouwbalg kan statische lading opbouwen, wat in een atmosfeer met brandbare gassen of stof een ontstekingsbron vormt. Dit is een veelvoorkomend misverstand: een dubbele laag materiaal verkleint de kans op het vrijkomen van brandbare stoffen niet automatisch en is geen vervanging voor een correct gecertificeerde ATEX-uitvoering.
Onze ATEX-gecertificeerde vouwbalgen worden getest en gecertificeerd conform de geldende Europese richtlijnen. Bij de materiaalkeuze houden wij rekening met de specifieke explosiegroep en temperatuurklasse van de betreffende zone, zodat de vouwbalg daadwerkelijk veilig is in de beoogde omgeving.
Hoe beïnvloedt het procesmedium de materiaalkeuze voor een vouwbalg?
Het procesmedium is de meest bepalende factor bij de materiaalkeuze voor een vouwbalg. Het medium bepaalt welke chemische bestendigheid vereist is, of hygiënenormen van toepassing zijn en of het materiaal bestand moet zijn tegen abrasie, hoge druk of extreme temperaturen. Een onjuiste materiaalkeuze leidt tot vroegtijdige degradatie en stilstand.
De beoordeling van het procesmedium omvat meerdere aspecten:
- Chemische samenstelling: zuren, logen, oplosmiddelen, oliën en gassen stellen elk andere eisen aan de chemische bestendigheid van het materiaal.
- Temperatuur van het medium: een heet procesgas vraagt om een ander materiaal dan een koude vloeistof, ook al zijn de overige condities vergelijkbaar.
- Druk: hogere werkdrukken vereisen materialen met voldoende mechanische sterkte, wat de keuze voor dunwandig PTFE of zachte rubbers kan beperken.
- Abrasiviteit: stofhoudende of korrelige media slijten sommige materialen sneller. In die gevallen kan een harder rubber of een metalen uitvoering de levensduur aanzienlijk verlengen.
- Hygiëne-eisen: bij levensmiddelen en farmaceutische producten moet het materiaal FDA/ECC-goedgekeurd zijn en mogen er geen extraheerbare stoffen vrijkomen.
Het is raadzaam om bij twijfel altijd de volledige processpecificaties aan te leveren, inclusief eventuele CIP- of SIP-reinigingsprocedures, omdat reinigingsmiddelen soms agressiever zijn dan het procesmedium zelf.
Wat is het verschil tussen een rubber en een metalen vouwbalg?
Het belangrijkste verschil tussen een rubber en een metalen vouwbalg is de balans tussen flexibiliteit en druk- of temperatuurbestendigheid. Rubber vouwbalgen bieden meer axiale en laterale compensatie bij lagere drukken en temperaturen. Metalen vouwbalgen zijn minder flexibel maar bestand tegen hogere drukken, extreme temperaturen en agressieve media waarbij rubber zou degraderen.
Rubber vouwbalgen
Rubber vouwbalgen zijn de meest gebruikte uitvoering in HVAC, utiliteitsbouw en lichtere industriële toepassingen. Ze absorberen trillingen effectief, zijn relatief licht van gewicht en eenvoudig te monteren. De maximale werktemperatuur ligt afhankelijk van het rubbert type tussen de 100 en 200 °C. Bij hogere temperaturen of contact met oplosmiddelen en geconcentreerde chemicaliën bereiken rubbermaterialen hun grenzen.
Metalen vouwbalgen
Metalen vouwbalgen, doorgaans uitgevoerd in roestvrij staal 304 of 316L, zijn de keuze voor zware procescondities. Ze zijn bestand tegen temperaturen tot boven de 500 °C, hoge werkdrukken en vrijwel alle chemische media. Het nadeel is de beperktere flexibiliteit: metaal vermoeit sneller bij grote of frequente bewegingen. Een beladingsbalg in metaaluitvoering is bijvoorbeeld een bewezen oplossing voor toepassingen in de energie- en chemiesector waar extreme condities de norm zijn.
De keuze tussen rubber en metaal is zelden zwart-wit. In sommige toepassingen biedt een PTFE-gevoerde rubber vouwbalg het beste van beide werelden: de flexibiliteit van rubber met de chemische bestendigheid van PTFE aan de binnenzijde. Wij adviseren engineers graag over welke constructie het meest geschikt is voor de specifieke procescondities.
